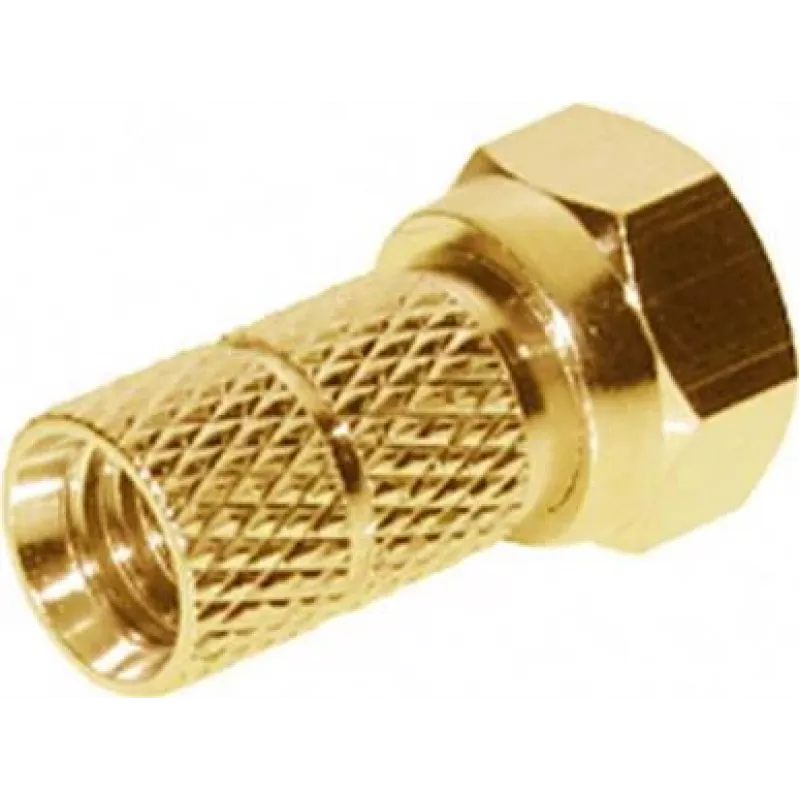

Koaksiālais savienotājs F-tipa ShiverPeaks BS85006-AG

ShiverPeaks BS85006-AG ir precīzi konstruēts F-tipa vīrišķais koaksiālais savienotājs ar 6 mm ārējo diametru, kas izstrādāts stabilu RF savienojumu veidošanai patērētāju un vieglajās komerciālajās instalācijās. Paredzēts pārdošanai atsevišķi, tas nodrošina vienkāršu mehānisku savienošanu un elektrisko nepārtrauktību koaksiālajiem kabeļu komplektiem, ko izmanto televīzijas, satelītu un platjoslas signālu sadalē. Savienotāja metāla konstrukcija atbalsta uzticamu kontaktu un mehānisko izturību, saglabājot kompakto formas faktoru, kas raksturīgs F-tipa veidgabaliem.

Priekšrocības

Šis koaksiālais savienotājs nodrošina konsekventu pretestības saskaņošanu un drošu vītņotu savienojumu, lai samazinātu signāla zudumus un traucējumus. Tā 6 mm vīrišķais interfeiss ir saderīgs ar plašu koaksiālo kabeļu sagatavošanas veidu klāstu, ļaujot veikt tīrus terminējumus ar minimālu instrumentu izmantošanu. Savienotāja konstrukcija nodrošina izturību pret atkārtotiem pieslēgšanas-atvienošanas cikliem un saglabā signāla integritāti RF, TV un satelītu lietojumiem.

Piemēroti

• Mājas TV un kabeļu instalācijām
• Satelītu antenu savienojumiem
• Uztvērēju kastēm un uztvērējiem
• Pārslēgumu paneļiem un īsajiem RF džemperiem

Galvenās specifikācijas

• Savienotāja tips: F-tipa vīrišķais
• Ārējais diametrs: 6 mm vīrišķais interfeiss
• Materiāls: metāla korpuss mehāniskajai izturībai un elektrovadītspējai
• Montāža: uzskrūvējams vītņots savienojums
• Iepakojums: pārdod atsevišķi

Kā lietot

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, pinumu un dielektriķi atbilstoši izmēriem, kas ieteicami F-tipa terminējumiem. Ievietojiet centrālo vadītāju caur savienotāju un pieslēdziet vītņoto korpusu pret savienojošo sievišķo termināli, pagriežot līdz roku ciešumam, pēc tam veicot vēl nelielu pagriezienu ar piemērotu instrumentu, ja nepieciešams. Pārbaudiet, vai savienotājs ir droši nostiprināts un centrālais vadītājs ir centrēts un nerada īssavienojumu ar pinumu. Pārbaudiet samontēto kabeli ar atbilstošu RF aprīkojumu, lai apstiprinātu signāla nepārtrauktību un kvalitāti.

Ieteikumi

Optimālai veiktspējai izmantojiet savienotāju ar kabeļiem un aprīkojumu, kas novērtēts attiecīgajam frekvenču diapazonam. Izvairieties no pārāk ciešas pievilkšanas, lai novērstu savienotāja vai savienojamo komponentu bojājumus, un apsveriet griezes momenta uzgriežņatslēgas vai kalibrēta instrumenta izmantošanu atkārtotām instalācijām. Periodiski pārbaudiet kontaktus ārējā vai augsta mitruma vidē, lai novērstu koroziju un nodrošinātu ilgtermiņa signāla uzticamību.
