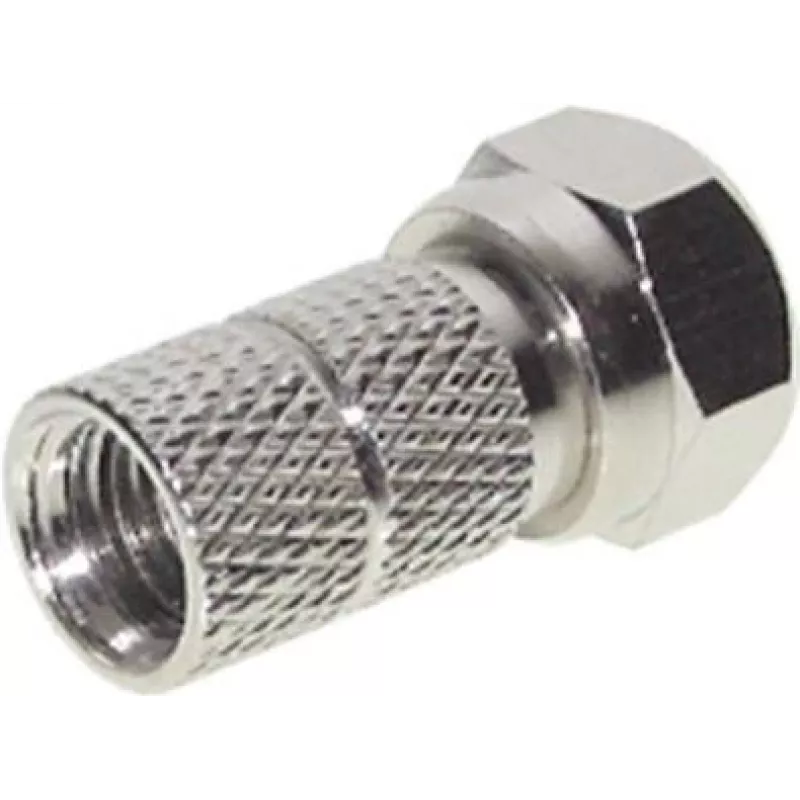

Koaksiālais savienotājs F-tipa ShiverPeaks BS85008-A

ShiverPeaks BS85008-A ir F-tipa vīrišķais koaksiālais savienotājs ar 6,5 mm ārējo diametru, kas paredzēts drošai signālu pārraidei televīzijas un satelītu instalācijās. Pārdod atsevišķi, šis savienotājs nodrošina kompaktu, nozarē standartizētu saskarni koaksiālajiem kabeļiem un iekārtām, kur nepieciešams drošs vītņots savienojums. Tā metāla konstrukcija un standarta izmēri padara to piemērotu gan patērētāju, gan profesionāliem vadu montāžas darbiem, kur svarīga ir nepārtrauktība un zemi signāla zudumi.

Priekšrocības

Šis F-tipa vīrišķais savienotājs piedāvā standartizētu vītņotu savienojumu, kas nodrošina stabilu mehānisko kontaktu un konsekventu elektrisko veiktspēju. 6,5 mm diametrs atbilst izplatītiem koaksiālo kabeļu ārējiem vadiem, lai instalācija būtu vienkārša, samazinot vajadzību pēc adapteriem. Tā metāla korpuss uzlabo ekranējumu pret traucējumiem un nodrošina ilgstošu izturību sienas rozetēs, uztvērējos, satelīta LNB un sadales paneļos.

Piemērots

• Koaksiālo kabeļu savienošanai ar TV uztvērējiem un uztvērējiem
• Satelīta antenu LNB un multivads sistēmu savienojumiem
• Mājas un profesionāliem AV sadales paneļiem
• Bojātu F-tipa galu remontam vai nomaiņai koaksiālajās līnijās

Galvenās specifikācijas

• Savienotāja tips: F-tipa, vīrišķais (vītņots)
• Ārējais diametrs: 6,5 mm
• Materiāls: metāla korpuss ar vadošu iekšējo kontaktu (metāliska konstrukcija ekranēšanai)
• Kontaktu saskarne: koaksiālais centrālā vadītāja savienojums, piemērots standarta RG koaksiālajiem kabeļiem
• Pielietojums: TV, satelīta un platjoslas RF signālu savienojumi

Lietošana

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku un ekranējumu, lai atsegtu centrālo vadītāju, un nodrošiniet pareizu garumu atbilstoši savienotāja konstrukcijai. Uzlieciet savienotāju uz sagatavotā kabeļa gala tā, lai centrālais vadītājs nonāktu iekšējā kontaktā un ārējais vadītājs būtu ieskauts savienotāja korpusā. Vītņojiet savienotāju pie ierīces vai F-tipa ligzdas un pievelciet ar roku; izmantojiet griezes momenta atslēgu vai piemērotu instrumentu, ja nepieciešams konkrēts griezes moments, lai izvairītos no pārāk ciešas pievilkšanas. Pārbaudiet savienojuma mehānisko stabilitāti un pārliecinieties par signāla kvalitāti ar piemērotu mērierīci vai uztvērēju.

Ieteikumi

Izmantojiet kabeļa tipam atbilstošus savienotājus un uzturiet tīras kontaktu virsmas, lai samazinātu signāla zudumus. Pastāvīgām vai āra instalācijām nodrošiniet laikapstākļu izturību savienojumos un izvairieties no pārāk lielas koaksiālā kabeļa locīšanas pie savienotāja, lai saglabātu ekranējuma un pretestības raksturlielumus.
