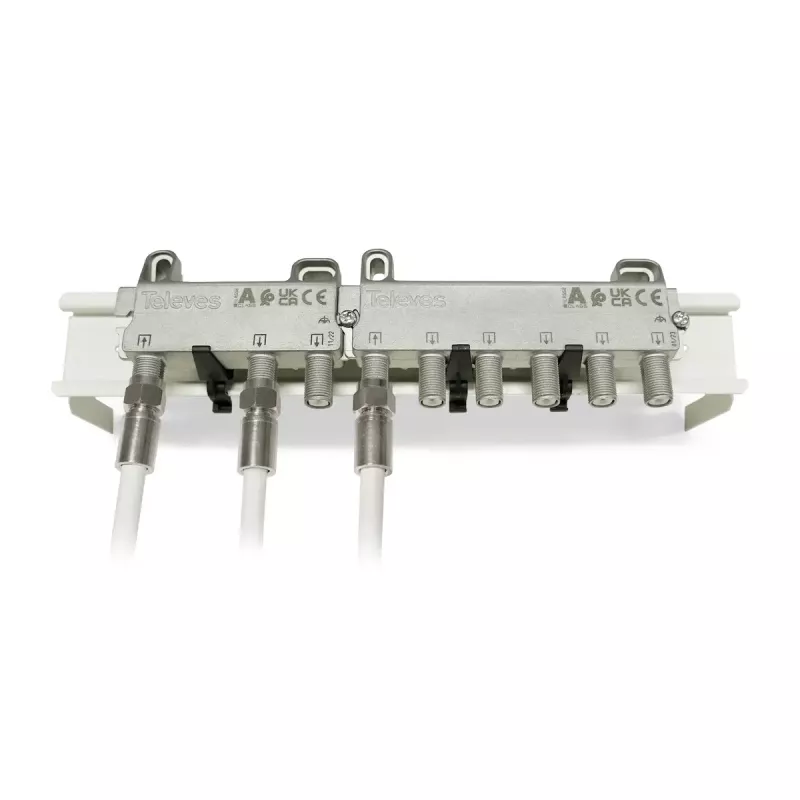

Koaksiālais slodzes elements Televes 519425 F tipa ligzda 5-1220 MHz

Koaksiālais slodzes elements Televes 519425 F tipa ligzda 5–1220 MHz ir kompakts divvirziena atzarotājs, kas paredzēts CATV un DOCSIS 3.1 saderīgām koaksiālajām instalācijām. Ierīcē tiek izmantoti F tipa savienotāji un tā piedāvā frekvenču diapazonu no 5 līdz 1220 MHz. Tās miniatūrie elektroniskie komponenti nodrošina efektīvu elektrisko veiktspēju, savukārt Zamak metāla korpuss sniedz efektīvu elektromagnētisko ekranējumu. Produkts ir paredzēts iekštelpu uzstādīšanai un to var montēt uz sienas, statīva plāksnes vai standarta DIN sliedes; tas tiek piegādāts 10 vienību kastēs.

Priekšrocības

Televes 519425 nodrošina stabilu signāla terminēšanu plašā frekvenču joslā (5–1220 MHz) un ir saderīgs ar DOCSIS 3.1 sistēmām. Tā mazie izmēri (74 × 18 × 54 mm) padara to piemērotu vietās ar ierobežotu telpu. Zamak korpuss uzlabo ekranējumu pret traucējumiem, un standartizēto F tipa savienotāju izmantošana garantē plašu savietojamību ar CATV iekārtām.

Piemērots

• CATV sadales tīkliem
• DOCSIS 3.1 kabeļsistēmu terminēšanai
• Iekštelpu uzstādīšanai uz sienas, statīva plāksnes vai DIN sliedes
• Koaksiālo līniju terminēšanai, lai samazinātu atstarojumus

Galvenās specifikācijas

• Modelis: Televes 519425
• Savienotāja tips: F ligzda (F tips)
• Frekvenču diapazons: 5–1220 MHz
• Saderība: DOCSIS 3.1
• Izmēri (P × D × A): 74 × 18 × 54 mm
• Korpusa materiāls: Zamak (metāls)
• Iepakojums: 10 vienības kastē
• EAN: 8424450287972

Lietošanas norādījumi

Uzstādiet Televes 519425 iekštelpās un montējiet to uz sienas, statīva plāksnes vai standarta DIN sliedes atbilstoši instalācijas izkārtojumam. Pievienojiet koaksiālo kabeli F tipa ligzdai, nodrošinot drošu vītņotu savienojumu. Izmantojiet ierīci, lai terminētu koaksiālās līnijas vai izveidotu divvirziena atzarojumu CATV sadalē, ievērojot sistēmas iezemēšanas un kabeļu pārvaldības praksi, lai saglabātu signāla integritāti.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet Televes 519425 norādītajā 5–1220 MHz diapazonā un DOCSIS 3.1 atbilstošās sistēmās. Nodrošiniet pienācīgu iezemēšanu un izvairieties no pakļaušanas āra apstākļiem; uzglabājiet un uzstādiet ierīci iekštelpās. Pēc uzstādīšanas pārbaudiet savienotāju stingrību un izmantojiet saderīgus F tipa kabeļus un komponentus.
