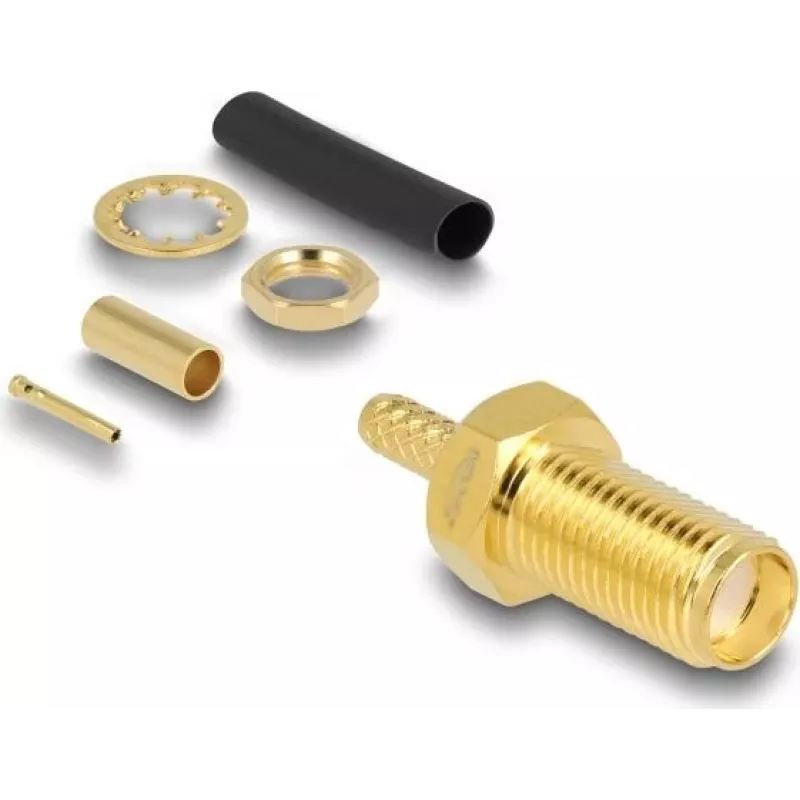

Koaksiālais SMA spraudkontakta presējamais savienotājs DELOCK 91785 RG-174/RG-316 ar termiski saraušanās uzmavu

DELOCK 91785 ir SMA spraudkontakta presējamais savienotājs, kas paredzēts RG-174 un RG-316 koaksiālo kabeļu gala apstrādei. Savienotājs nodrošina kompaktu SMA spraudkontakta saskarni RF signālu savienojumiem un tiek piegādāts ar termiski saraušanās uzmavu, lai nodrošinātu mehānisko stiepes samazinājumu un vides aizsardzību. Tas ir paredzēts maza diametra koaksiālo mezglu izveidei vai remontam, kur nepieciešams stabils elektriskais kontakts un zema profila RF savienojums.

Priekšrocības

Presējamā stiprinājuma metode nodrošina mehāniski drošu un elektriski konsekventu savienojumu, samazinot periodiska kontakta risku salīdzinājumā ar tikai lodētiem gala apstrādes veidiem. Iekļautā termiski saraušanās uzmava uzlabo mehānisko stiepes samazinājumu kabeļa izejā un nodrošina papildu aizsardzību pret mitrumu un nodilumu. Kompaktā SMA spraudkontakta ģeometrija atbalsta parastos RF testēšanas un mērīšanas iestatījumus un iederas šaurās vietās, kas raksturīgas sakaru ierīcēm un instrumentācijai.

Piemērots

Galvenās specifikācijas

Kā lietot

Noņemiet izolāciju no RG-174 vai RG-316 kabeļa atbilstoši savienotāja nepieciešamajiem vadītāja, dielektriķa un pinuma garumiem. Uzvelciet termiski saraušanās uzmavu un uzmavu uz kabeļa, ievietojiet sagatavoto kabeli savienotāja korpusā tā, lai centrālais vadītājs iegultos kontaktā un pinums tiktu notverts zem uzmavas. Nospiediet uzmavu ar piemērotu presēšanas instrumentu, kas atbilst savienotājam un kabelim. Pārbaudiet mehānisko un elektrisko savienojumu un uzklājiet siltumu termiski saraušanās uzmavai, lai nodrošinātu stiepes samazinājumu un pabeigtu montāžu.

Ieteikumi

Izmantojiet pareizo presēšanas matricu norādītajam kabelim, lai sasniegtu uzticamu mehānisko un RF veiktspēju. Pēc montāžas pārbaudiet nepārtrauktību un atgriešanās zudumus, ja piemērojams. Nepārlieku nenoņemiet dielektriķa izolāciju un nedeformējiet centrālo vadītāju; ievērojiet standarta koaksiālās montāžas praksi, lai saglabātu pretestību un samazinātu signāla atstarojumus.
