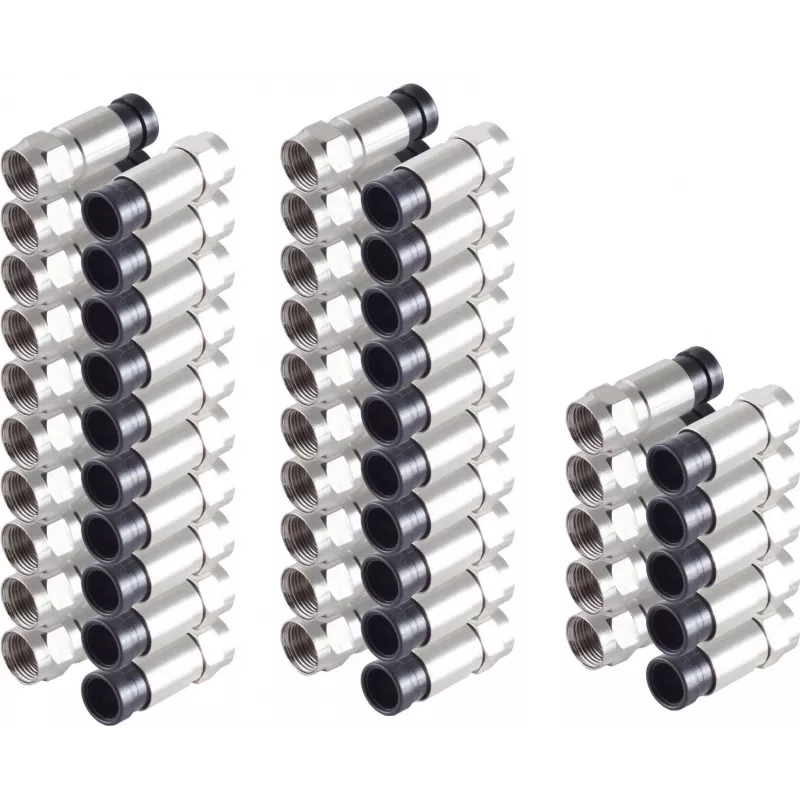

Kompresijas savienotājs ShiverPeaks 85029-A-SET25 7 mm kabelim, 25 gab. komplektā

Kompresijas savienotājs ShiverPeaks 85029-A-SET25 7 mm kabelim, 25 gab. komplektā, ir kompresijas tipa F-savienotāju grupa, kas paredzēta lietošanai ar 7 mm koaksiālajiem un līdzīgiem kabeļiem. Tiek piegādāts kā 25 identisku savienotāju iepakojums, katrs elements rada drošu mehānisku un RF-hermētisku savienojumu, saspiežot savienotāja korpusu ap kabeļa ārējo apvalku un centrālo vadītāju. Šī konstrukcija ir piemērota uzstādīšanai TV, antenu un kabeļu sadales sistēmās, kur nepieciešami konsekventi, atkārtojami savienojumi 7 mm diametra kabeļiem.

Priekšrocības

Kompresijas montāža nodrošina uzticamu, pret koroziju izturīgu mehānisko savienojumu un nemainīgu RF veiktspēju daudzās instalācijās. Piegādāti 25 gab. komplektā, šie savienotāji ļauj efektīvi veikt lielapjoma uzstādīšanu un nomaiņu. Savienotāji ir saderīgi ar standarta 7 mm koaksiālajiem kabeļiem un ir izstrādāti, lai nodrošinātu vienmērīgu kontakta spiedienu paredzamai pretestībai un zemiem signāla zudumiem.

Piemērots

• Mājas un dzīvokļu TV antenu instalācijām
• Kabeļtelevīzijas sadales un atzarojumu savienojumiem
• Satelītu un virszemes uztvērēju savienojumiem, izmantojot 7 mm kabeli
• Apkopes un remonta darbiem, kur nepieciešami daudzi identiski F-tipa gala savienojumi

Galvenās specifikācijas

• Savienotāja tips: kompresijas tipa F-savienotājs
• Kabeļa diametra saderība: 7 mm
• Daudzums iepakojumā: 25 savienotāji
• Savienojuma metode: mehāniska kompresija ārējam vadītājam un centrālajam kontaktam
• Paredzētais lietojums: TV, antenu un kabeļu sadales tīkliem

Lietošanas norādījumi

Sagatavojiet 7 mm koaksiālo kabeli, noņemot apvalku un dielektriķi atbilstoši savienotājam ieteiktajiem izmēriem, pārliecinoties, ka centrālais vadītājs ir taisns un atsegts līdz pareizajam garumam. Uzlieciet savienotāja korpusu uz kabeļa, līdz dielektriķis iekšpusē ievietojas un ārējais pinums tiek noturēts ar kompresijas uzmavu. Izmantojiet atbilstošo kompresijas instrumentu, lai vienmērīgi saspiestu savienotāja korpusu, līdz tiek sasniegta stingra mehāniska atdura. Pārbaudiet montāžu vizuāli un ar nepārtrauktības vai signāla testu, lai nodrošinātu pareizu uzstādīšanu un RF nepārtrauktību.

Ieteikumi

Izmantojiet kompresijas instrumentu, kas paredzēts šai savienotāju sērijai, lai nodrošinātu pareizu saspiešanas spēku un atkārtojamus rezultātus. Uzglabājiet savienotājus sausā vidē, lai izvairītos no piesārņojuma uzstādīšanas laikā. Lai sasniegtu vislabāko signāla veiktspēju, pārliecinieties, ka kabeļa sagatavošanas izmēri atbilst savienotāja specifikācijām, un pēc uzstādīšanas veiciet īsu signāla testu.
