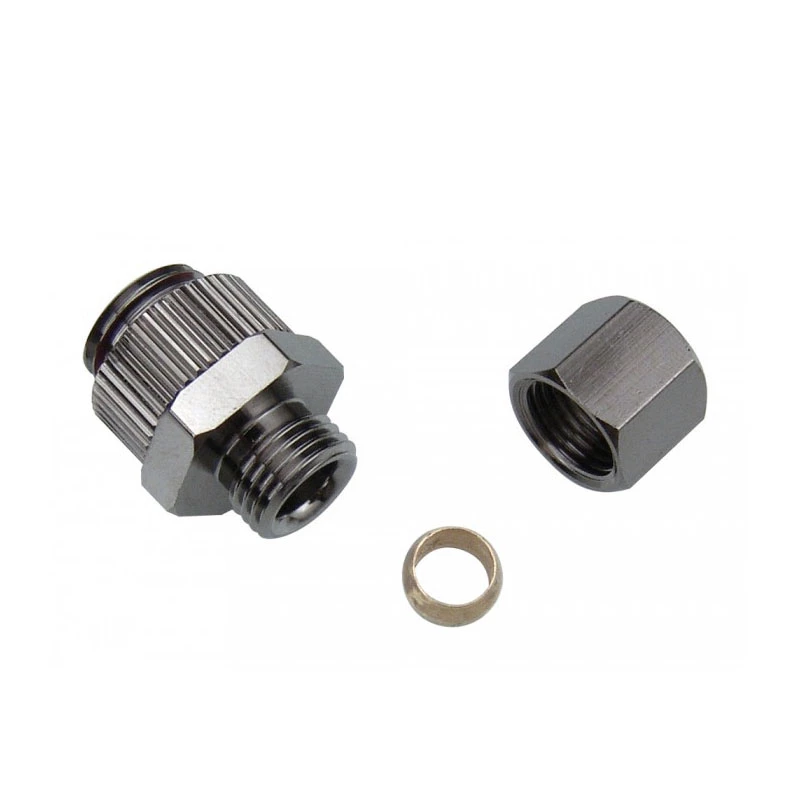

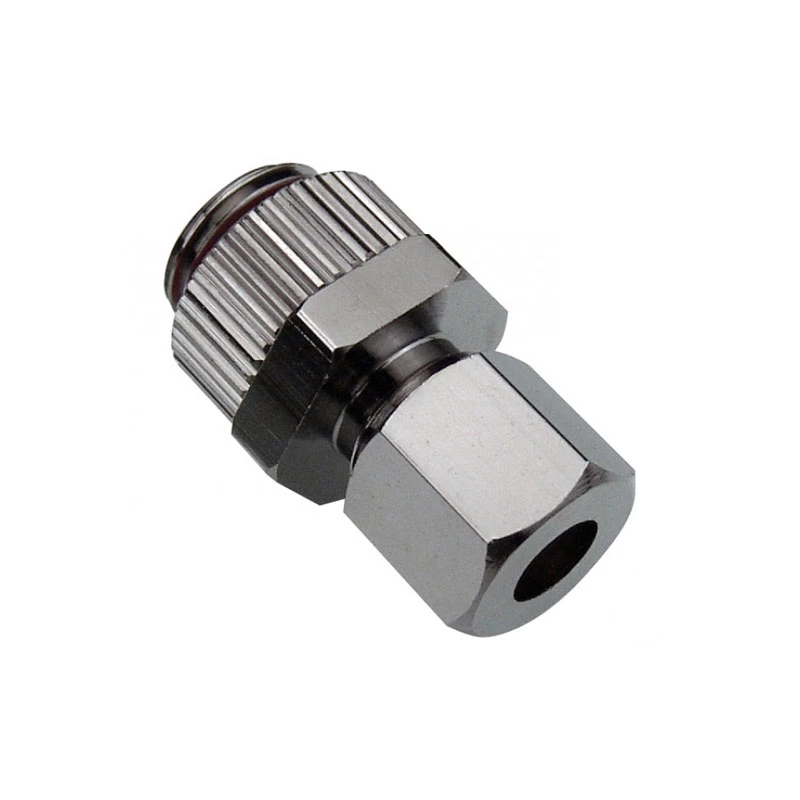

Kompresijas savienotājuzmava vara caurulēm, Koolance NZL-CU06 — 6 mm OD caurulēm uz G 1/4 collas BSPP, sudraba

Koolance NZL-CU06 ir kompresijas savienotājuzmava, kas paredzēta 6 mm ārējā diametra vara cauruļu savienošanai ar komponentiem, kuriem ir G 1/4" BSPP vītņota pieslēgvieta. Sudraba krāsā apdarinātā savienotājuzmava veido noslēgtu, mehānisku savienojumu, kas ir piemērots slēgta kontūra šķidruma dzesēšanas sistēmām un citām šķidruma pārvades montāžām, kurās izmanto vara caurules. Konstrukcija ir izstrādāta, lai nodrošinātu kompaktu saskarni starp stingrām vara līnijām un standarta G 1/4" BSPP pieslēgvietām, vienlaikus samazinot noplūžu risku, ja tā ir pareizi uzstādīta.

Priekšrocības

Kompresijas savienotājuzmava piedāvā uzticamu metāla konstrukciju un sudraba apdari, kas nodrošina izturību pret koroziju un konsekventu izskatu. Tā ļauj izveidot noslēgtu savienojumu bez lodēšanas, atvieglojot šķidruma dzesēšanas kontūru uzstādīšanu un apkopi. Komponents ir īpaši izstrādāts darbam ar 6 mm ārējā diametra vara caurulēm un G 1/4" BSPP pieslēgvietām, nodrošinot precīzu mehānisko piemērotību un samazinot nepieciešamību pēc adapteriem vai papildu hermētiķiem, ja to izmanto paredzētajā veidā.

Piemērots

• 6 mm OD vara cauruļu savienošanai ar G 1/4" BSPP vītņotām pieslēgvietām
• Slēgta kontūra PC ūdens dzesēšanas sistēmām, kurās izmanto vara līnijas
• Maza mēroga šķidruma pārvades montāžām, kur nepieciešams kompakts, pret noplūdēm izturīgs metāla savienotājelements
• Laboratoriju vai prototipu iekārtām, kurās izmanto vara caurules un BSPP savienojumus

Galvenās specifikācijas

• Saderīgs caurules ārējais diametrs: 6 mm
• Vītnes savienojums: G 1/4" BSPP
• Materiāls: metāla kompresijas savienotājuzmava (sudraba apdare)
• Savienojuma veids: kompresijas blīvējuma mehāniskais savienojums vara caurulēm
• Paredzētā lietošana: šķidruma dzesēšana un vispārēja šķidruma pārvade, izmantojot vara caurules

Lietošana

Nogrieziet vara cauruli taisnā leņķī un noņemiet atskabargas no iekšējās un ārējās malas, lai nodrošinātu gludu sēdvirsmu. Uzlieciet kompresijas uzgriezni un fiksējošo gredzenu (ja tas ir komplektā ar savienotājuzmavu) uz caurules, ievietojiet cauruli pilnībā savienotājuzmavas korpusā, līdz tā sasniedz atduri, tad pievelciet kompresijas uzgriezni uz G 1/4" BSPP pieslēgvietas ar roku un pabeidziet ar uzgriežņatslēgu līdz ražotāja ieteiktajam griezes momentam vai līdz tiek panākts drošs, bez noplūdēm savienojums. Pārbaudiet savienojumu zem sistēmas spiediena un pārbaudiet, vai nav noplūžu, pirms nododat mezglu regulārai ekspluatācijai.

Ieteikumi

Izmantojiet tīras, pareiza izmēra 6 mm vara caurules un nodrošiniet, lai visas vītnes būtu brīvas no gružiem. Nepievelciet pārāk stipri, pārsniedzot stingru pievilkšanu ar uzgriežņatslēgu, lai nesabojātu fiksējošo gredzenu vai vītnes. Integrējot šķidruma dzesēšanas kontūros, veiciet spiediena vai noplūdes testu ar uzpildītu un cirkulējošu kontūru noteiktu laiku pirms normālas darbības atsākšanas.
