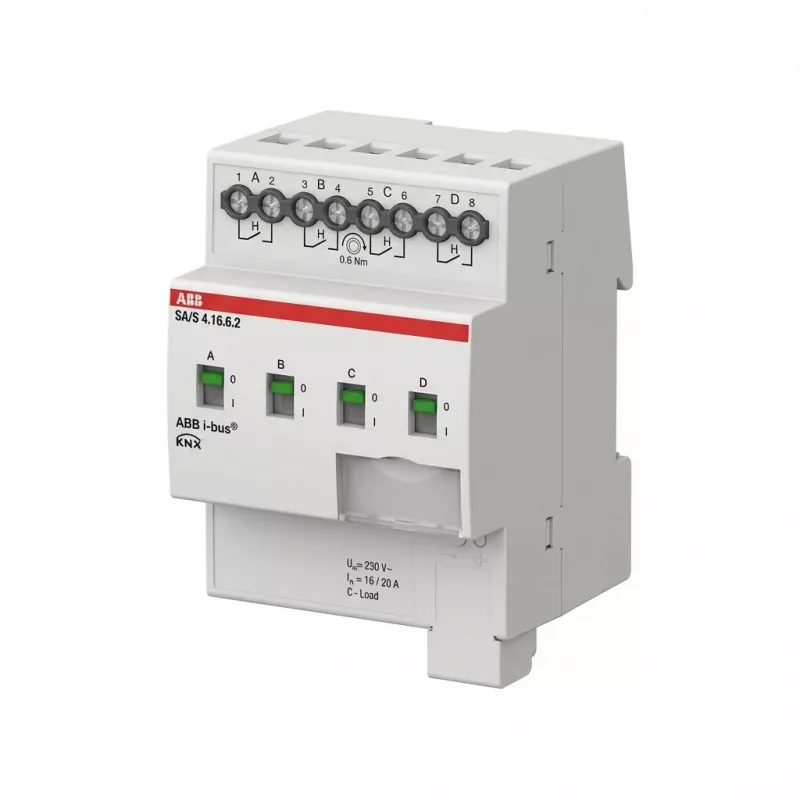

Komutācijas izpildmehānisms (Schaltaktor) 4 kanālu, 16 A, C-slodze, ABB REG SA/S4.16.6.2

ABB REG SA/S4.16.6.2 ir uz DIN sliedes montējams 4 kanālu komutācijas izpildmehānisms, kas paredzēts ēku elektroinstalācijām un automatizācijai. Ierīce nodrošina četras neatkarīgi pārslēdzamas izejas ar nominālo komutācijas spēju 16 A katram kanālam C tipa slodzēm. Tā kompaktā forma ļauj to uzstādīt sadales vai vadības paneļos centralizētai apgaismojuma ķēžu, mazu motoru vai citu elektrisko slodžu vadībai dzīvojamās un komerctelpās.

Priekšrocības

Komutācijas izpildmehānisms piedāvā četrus neatkarīgus kanālus vienā DIN sliedes modulī, samazinot vietas prasības vadības skapjos. Katrs kanāls atbalsta 16 A C tipa slodzes nominālo strāvu, nodrošinot uzticamu tipisku apgaismojuma ķēžu un vidēji induktīvu slodžu pārslēgšanu. Ierīce ir paredzēta integrācijai ēku vadības sistēmās un nodrošina stabilu darbību, vienkāršu elektroinstalāciju un paredzamu komutācijas veiktspēju. Tā standartizētā DIN sliedes forma un skaidrais spaiļu izkārtojums atvieglo uzstādīšanu un apkopi.

Piemērots

• Centralizētai apgaismojuma ķēžu vadībai mājās, birojos un komercēkās
• Vidēji induktīvu slodžu, piemēram, mazu motoru, sūkņu vai ventilatoru konvektoru, pārslēgšanai
• Integrācijai ēku automatizācijas sistēmās scenāriju vai grafika balstītai pārslēgšanai
• Vairāku vienkanāla releju aizvietošanai vai konsolidācijai vienā kompaktā modulī

Galvenās specifikācijas

• Kanāli: 4 neatkarīgas pārslēgšanas izejas
• Nominālā komutācijas strāva: 16 A katram kanālam C tipa slodzēm
• Montāža: uz DIN sliedes (EN standarta sliede)
• Pielietojums: maiņstrāvas pārslēgšana apgaismojumam un vidēji induktīvām slodzēm
• Uzstādīšanas vieta: sadales vai vadības paneļos, izmantošanai iekštelpās

Kā lietot

Uzstādiet ierīci uz standarta DIN sliedes sadales vai vadības skapī, pārliecinoties, ka pirms elektroinstalācijas darbiem strāvas padeve ir atvienota. Pievienojiet barošanas un slodzes vadītājus attiecīgajām ieejas un izejas spailēm saskaņā ar shēmas dizainu un vietējiem elektroinstalācijas noteikumiem. Konfigurējiet izpildmehānismu kā daļu no ēkas vadības sistēmas, izmantojot izvēlēto vadības kopni vai saskarni, ko norādījis sistēmas integrators. Pārbaudiet pareizu darbību, testējot katru kanālu pie sagaidāmajiem slodzes apstākļiem, un pārliecinieties, ka aizsargierīces un elektroinstalācija ir pareizi novērtētas 16 A komutācijai.

Ieteikumi

Izmantojiet izpildmehānismu, lai konsolidētu vairākus komutācijas punktus vienā modulī, tādējādi ietaupot vietu un vienkāršojot elektroinstalāciju. Pirms induktīvu iekārtu pievienošanas pārbaudiet slodžu tipus un ieslēgšanas strāvas; ja ieslēgšanas strāva pārsniedz ierīces vai ķēdes aizsardzības nominālus, pievienojiet piemērotus aizsardzības komponentus. Ievērojiet piemērojamos elektrodrošības noteikumus un ražotāja instrukcijas uzstādīšanas un nodošanas ekspluatācijā laikā.
