Konsoles paplašinātājs DeLOCK 63934

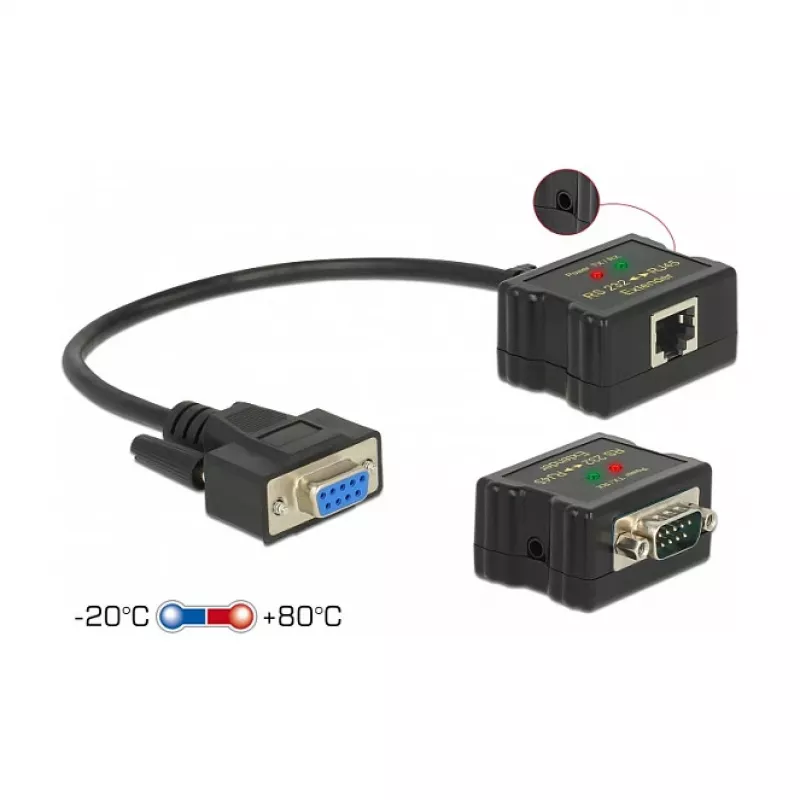

DeLOCK 63934 konsoles paplašinātājs ir RS-232 paplašinātāja komplekts ar diviem pārveidotājiem un RJ45 savienotājiem, kas nodrošina divvirzienu, no operētājsistēmas neatkarīgu seriālo datu pārraidi lielos attālumos. Izmantojot diferenciālās pārraides tehnoloģiju un atsevišķus barošanas avotus katram pārveidotājam, tas samazina ārējo traucējumu un zemējuma potenciālu atšķirību radītās kļūdas. Kompaktās melnās ierīces izmēri ir 43 mm × 47 mm × 24 mm, un tās atbalsta datu pārraidi līdz 0,4608 Mbit/s pa kabeli līdz 1200 m attālumā, piemērotas skeneru, mērinstrumentu, iekārtu, datoru un IoT ierīču savienošanai.

Priekšrocības

Paplašinātājs nodrošina stabilu RS-232 sakaru lielos attālumos, apvienojot diferenciālo signalizāciju ar neatkarīgu barošanu katram pārveidotājam, lai saglabātu signāla integritāti. Tā divvirzienu darbība un neatkarība no operētājsistēmas ļauj vienkārši integrēt dažādās sistēmās. Nelielais izmērs un maiņstrāvas barošanas ieeja (100–240 V, 50–60 Hz) padara to piemērotu dažādām uzstādīšanas vidēm.

Piemērots

• Seriālo savienojumu pagarināšanai svītrkodu skeneriem un etiķešu printeriem
• Mērinstrumentu un laboratorijas aprīkojuma savienošanai attālumā
• Rūpniecisko iekārtu un kontrolieru savienošanai ar resursdatoriem
• Attālinātu IoT ierīču ar RS-232 saskarnēm integrēšanai

Galvenās specifikācijas

• Modelis: DeLOCK 63934
• Saskarne: RS-232 ar RJ45 kabeļiem
• Datu pārraides ātrums: 0,4608 Mbit/s
• Maksimālais kabeļa garums: līdz 1200 m

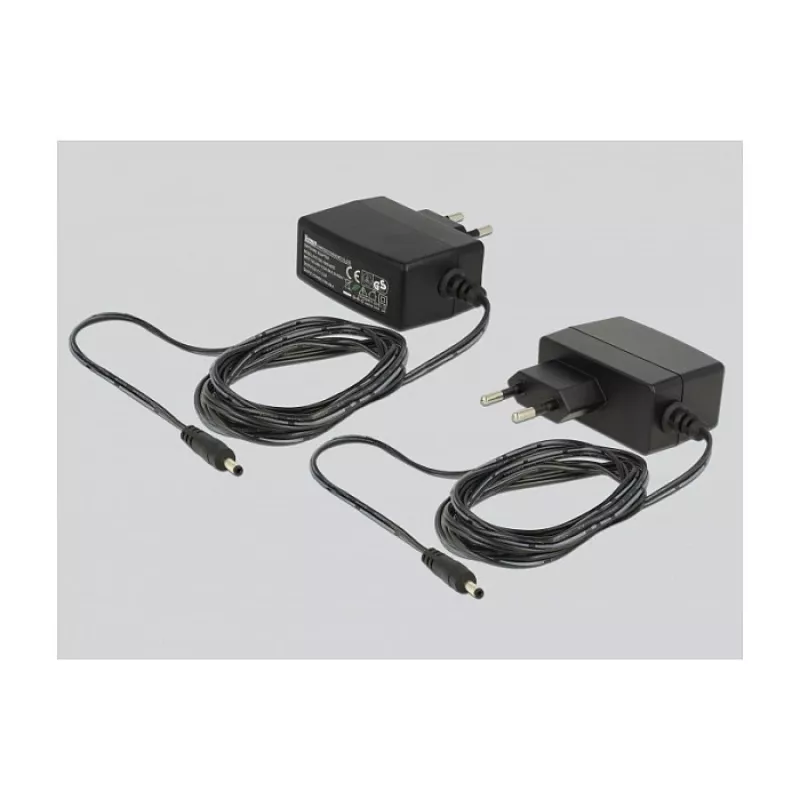

• Barošana: maiņstrāva 100–240 V, 50–60 Hz (ieeja pārveidotājiem)
• Izmēri (P × D × A): 43 × 47 × 24 mm
• Svars: 0,07 kg
• Krāsa: melna

Lietošana

Uzstādiet vienu pārveidotāju katrā RS-232 savienojuma galā un pievienojiet ierīces, izmantojot standarta RJ45 kabeļus, kas paredzēti diferenciālajai pārraidei lielos attālumos. Pievienojiet maiņstrāvas barošanu abiem pārveidotājiem (100–240 V, 50–60 Hz). Pārbaudiet ierīču TX/RX savienojumus un konfigurējiet seriālā porta parametrus (bodiemu ātrumu, paritāti, stop bitus) pievienotajā aprīkojumā, lai tie atbilstu saziņas ierīcēm. Pēc ieslēgšanas uzraugiet sakarus un, ja nepieciešams, pielāgojiet vadu savienojumus vai seriālos iestatījumus.

Ieteikumi

Lai nodrošinātu uzticamus paplašinātus sakarus, izmantojiet augstas kvalitātes ekranētu vītā pāra kabeli un nodrošiniet, lai abiem pārveidotājiem būtu stabils maiņstrāvas spriegums. Novietojiet kabeļus tālāk no spēcīgiem elektromagnētiskiem avotiem un pārbaudiet instalācijas zemējumu, lai samazinātu traucējumus un saglabātu signāla integritāti.
