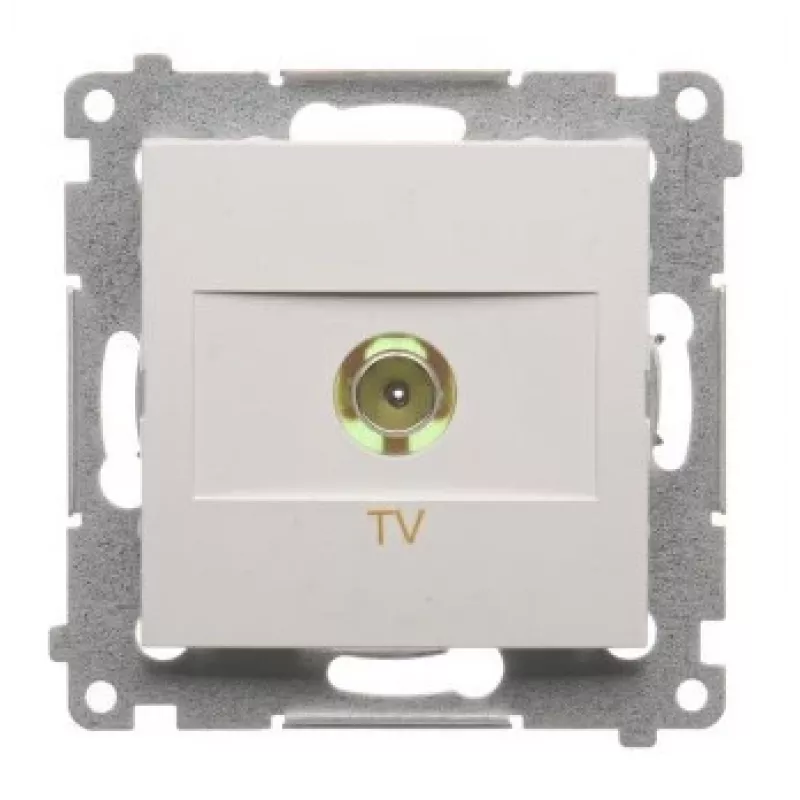

KONTAK-SIMON Simon 54 Premium TV/R/SAT termināļa ligzda, balta (DAK1.01/11)

Atšķirībā no vienkāršām antenas kontaktligzdām, kas vienkārši caurlaiž vienu signālu, KONTAK-SIMON Simon 54 Premium termināļa ligzda pabeidz zvaigžņveida multivides tīklu ar trim atsevišķiem izvadiem: TV, Radio un Satelīts. Šis ierīcē montējamais modulis tīri baltā krāsā (RAL 9003) ir konstruēts dzīvojamo un komerciālo ēku instalācijām, kur tīra signāla atdalīšana un zemi ievades zudumi ir obligāti. Skrūvju spailes un saderība ar standarta Simon 54 rāmjiem padara to par vienkāršu uzlabojumu gan elektriķiem, gan DIY entuziastiem.

Galvenās iezīmes

• Trīs neatkarīgi izvadi: IEC vīrišķais TV, IEC sievišķais Radio, F tipa sievišķais Satelīts
• Plašs frekvenču diapazons: 5–862 MHz virszemes TV/Radio, 950–2400 MHz SAT
• Zemi ievades zudumi: <1,5 dB TV/Radio, <2,0 dB SAT
• Līdzstrāvas pāreja satelītam (maks. 500 mA), lai barotu LNB vai multiswitch
• A klases ekranēšanas efektivitāte un >20 dB izolācija starp izvadiem
• Augstas kvalitātes termoplastiska (PC/ABS) korpuss, IP20 aizsardzības klase

Ikdienas lietošanā

Uzstādīšana ir ātra: modulis iespraužas jebkurā Simon 54 Premium rāmī (nav iekļauts) virs standarta ierīcē montējamās kārbas. Pievienojiet ienākošos koaksiālos kabeļus skaidri marķētajām skrūvju spailēm, pēc tam nostipriniet priekšējo plāksni. Baltā apdare saplūst ar lielāko daļu interjeru, un izturīgā konstrukcija iztur atkārtotu spraudņu ievietošanu un izņemšanu. Neatkarīgi no tā, vai veidojat dzīvojamās istabas multivides sienu vai vairāku telpu sadales sistēmu, šī termināļa ligzda nodrošina stabilu signāla pārraidi bez traucējumiem starp joslām.

Pilnīgas specifikācijas

• Sērija: Simon 54 Premium
• Ligzdas tips: TV/R/SAT termināļa (gala) ligzda
• Krāsa: Balta (RAL 9003)
• Izvadu skaits: 3 (TV, Radio, Satelīts)
• TV frekvenču diapazons: 5–862 MHz
• Radio frekvenču diapazons: 5–862 MHz
• SAT frekvenču diapazons: 950–2400 MHz
• TV ievades zudumi: <1,5 dB
• Radio ievades zudumi: <1,5 dB
• SAT ievades zudumi: <2,0 dB
• Impedance: 75 Ohm
• Līdzstrāvas pāreja SAT: Jā (maks. 500 mA)
• Ekranēšanas efektivitāte: A klase
• Izolācija starp izvadiem: >20 dB
• Savienojuma tips: Skrūvju spailes
• Montāžas tips: Ierīcē montējama
• Materiāls: Augstas kvalitātes termoplasts (PC/ABS)
• Aizsardzības klase: IP20
• Saderība: Simon 54 Premium rāmji un montāžas kārbas
• Izvadu savienotāju tipi: IEC vīrišķais (TV), IEC sievišķais (Radio), F tipa sievišķais (SAT)

Nobeiguma piezīme

Lai nodrošinātu uzticamu, zemu zudumu termināļa punktu jebkurā antenas sadales sistēmā, DAK1.01/11 nodrošina profesionāla līmeņa veiktspēju diskrētā, viegli uzstādāmā komplektā.
