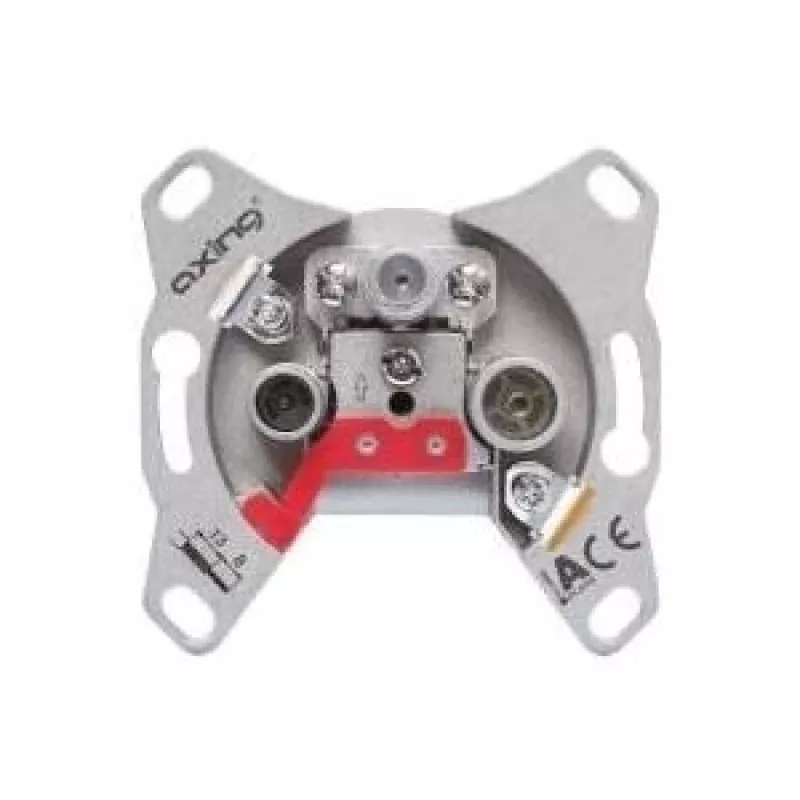

Kontaktligzda tipa F Axing SSD00507

Axing SSD00507 ir tipa F kontaktligzda, kas paredzēta satelīta un virszemes signālu sadalei. Tai ir 7 dB atzarojuma zudums, tā atbalsta atgriezeniskā kanāla frekvences no 5 līdz 65 MHz un ir saderīga ar Unicable I (EN50494) un Unicable II (EN50607) sistēmām. Kontaktligzdai ir pelēka krāsa, pagarināti F savienotāji un gluda virsmas apdare, un tās kompaktie izmēri ir 68 × 39 × 68 mm.

Priekšrocības

Kontaktligzda piedāvā noteiktu 7 dB atzarojuma zudumu prognozējamai signāla vājināšanai, saderību gan ar Unicable I, gan Unicable II standartiem, un atbalstu atgriezeniskā kanāla darbībai 5–65 MHz diapazonā. Tās pagarinātie F savienotāji atvieglo kabeļa pievienošanu, un noteiktais noņemamās izolācijas garums (8/13 mm) nodrošina konsekventus uzstādīšanas rezultātus. CE sertifikācija apstiprina atbilstību piemērojamajām drošības direktīvām.

Piemērots

Galvenās specifikācijas

Kā lietot

Sagatavojiet koaksiālo kabeli, noņemot izolāciju līdz norādītajam garumam (8 mm dielektriķim, 13 mm kopumā, ja nepieciešams), un pievienojiet pagarinātajiem F savienotājiem, nodrošinot drošu vītņojumu. Uzstādiet kontaktligzdu vēlamajā virsmas vietā, ievērojot pareizu polaritāti un zemējumu saskaņā ar vietējiem noteikumiem un pārējo multiswitch vai sadales sistēmu. Pārbaudiet saderību ar izmantoto Unicable sistēmu un maršrutējiet atgriezeniskā kanāla kabeļus, lai atbalstītu 5–65 MHz signālus.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet kvalitatīvu koaksiālo kabeli un savienotājus, ievērojiet norādīto noņemamās izolācijas garumu un pirms uzstādīšanas pārliecinieties par Unicable saderību. Ievērojiet vietējos elektriskos un RF uzstādīšanas standartus un pēc uzstādīšanas veiciet signāla līmeņa testus.
