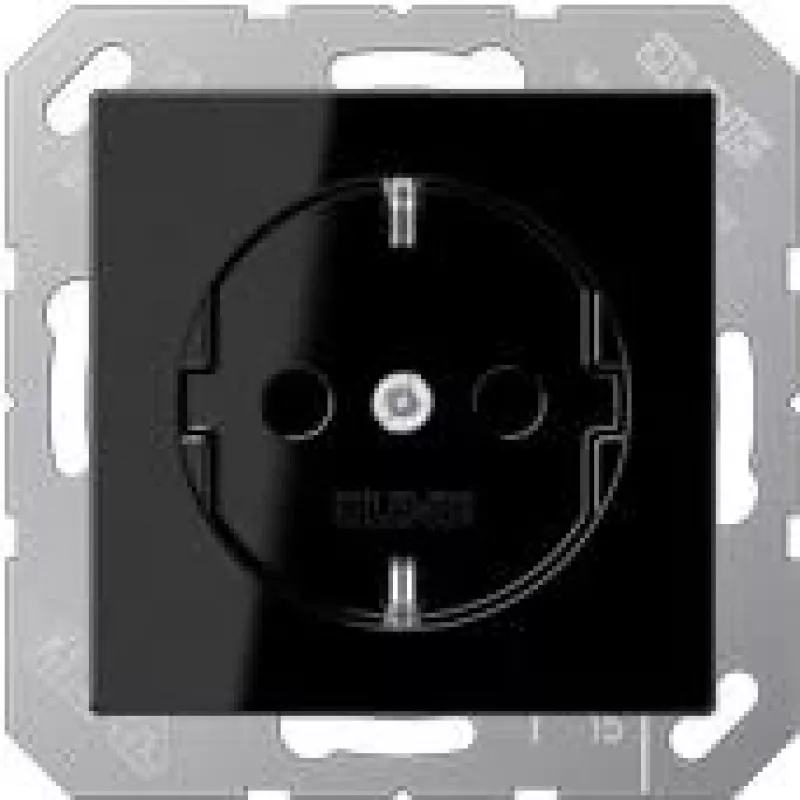

Kontaktligzda, tips F, JUNG A 1520 BF SW, melna

JUNG A 1520 BF SW kontaktligzda ir F tipa (Schuko) padziļināta elektriskā kontaktligzda melnā krāsā, izgatavota no izturīga termoplasta. Tā ir paredzēta 250 V un 16 A, un tā ir piemērota standarta universālām montāžas vietām ar kompaktiem izmēriem 55 × 55 mm. Modelis ir pieejams ar bezskrūvju spailēm vadiem līdz 2,5 mm²; varianti bez spīlēm ietver papildu “N” atsauces numurā (piem., ..1520 N..), savukārt versijas ar skrūvju spailēm izmanto atsauci ..1521.. Atbalsta rāmis, spīles un spīļu skrūves ir integrēti zemējuma aizsardzībā.

Priekšrocības

Kontaktligzda piedāvā kompaktu, standartizētu formas faktoru, kas piemērots universālām vietām, un ir izgatavota no termoplasta, lai nodrošinātu izturību. Bezskrūvju spailes ļauj ātri savienot vadus līdz 2,5 mm² bez instrumentiem, savukārt alternatīvās skrūvju spaiļu versijas piedāvā parasto savienošanas iespēju. Integrētais atbalsta rāmis un zemējuma komponenti vienkāršo montāžu un nodrošina pareizu aizsargzemējuma savienojumu.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet JUNG F tipa kontaktligzdu standarta padziļinātajā kārbā saskaņā ar vietējiem elektriskajiem noteikumiem. Bezskrūvju spaiļu variantam noņemiet vadītāja izolāciju līdz ieteicamajam garumam, ievietojiet vadītāju spailē, līdz tas ir nostiprināts, un pārbaudiet mehānisko noturību. Skrūvju spaiļu variantam atskrūvējiet spaiļu skrūves, ievietojiet vadītājus un pievelciet līdz norādītajam griezes momentam. Pārliecinieties, ka aizsargzemējums ir pareizi savienots, izmantojot integrētos zemējuma komponentus. Atjaunojiet strāvas padevi tikai pēc pareizas montāžas un savienojumu pārbaudes.

Ieteikumi

Izmantojiet bezskrūvju spaiļu versiju ātrākai vadu savienošanai līdz 2,5 mm² uz vietas; izvēlieties skrūvju spaiļu variantu, ja nepieciešams tradicionāls skavsavienojums. Ievērojiet piemērojamos elektroinstalācijas standartus un ievērojiet maksimālo nominālo strāvu 16 A un nominālo spriegumu 250 V.
