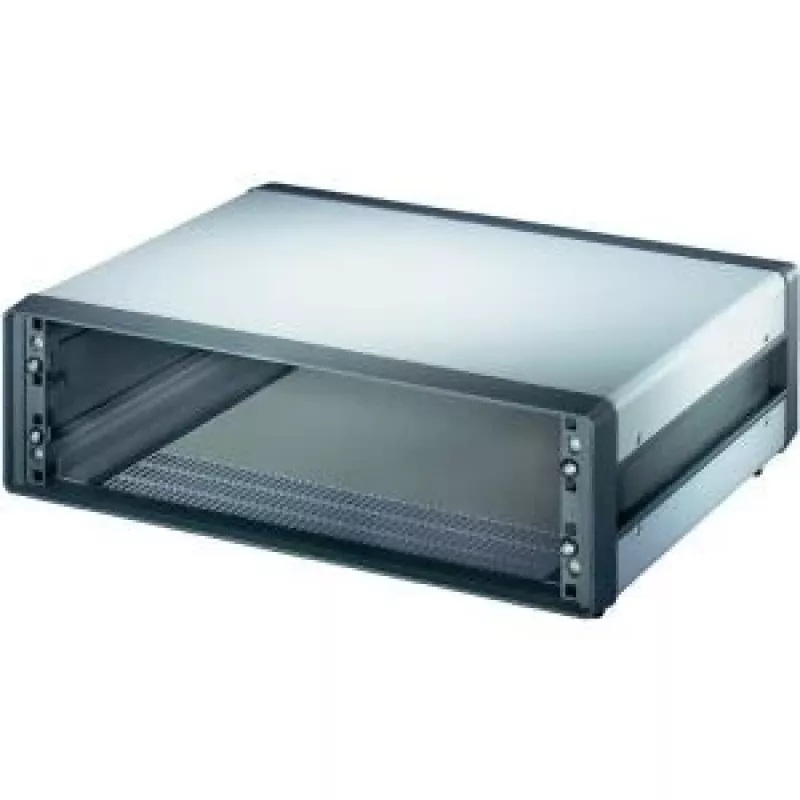

Korpuss SCHROFF 10225-602 ar ventilāciju un montāžas iespējām

SCHROFF 10225-602 korpuss ar ventilāciju un montāžas iespējām ir ventilējams korpuss, kas paredzēts elektronisko iekārtu izvietošanai, vienlaikus veicinot efektīvu gaisa plūsmu. Tas atbalsta vairākus mehāniskās uzstādīšanas veidus, tostarp ievietošanu statnē, šasijā un uz darbvirsmas, kā arī nodrošina montāžas elementus moduļiem un iespiedshēmu platēm. Korpuss ir paredzēts lietojumiem, kur nepieciešama kontrolēta dzesēšana un elastīgs komponentu izvietojums, lai uzturētu elektronisko sistēmu drošu darbību.

Priekšrocības

Korpuss apvieno ventilācijas kanālus ar konfigurējamiem montāžas punktiem, lai līdzsvarotu siltuma pārvaldību un uzstādīšanas elastību. Tā konstrukcija samazina karstos punktus, veicinot konvektīvo gaisa plūsmu, un vienkāršo iespiedshēmu plates un moduļu nesēju integrāciju. Materiāli un montāžas elementi atbalsta organizētu kabeļu izvietojumu un drošu komponentu stiprinājumu, vienlaikus saglabājot piekļuvi apkopei un pārbaudēm.

Piemērots

• Statnē montējamām elektroniskām sistēmām, kurām nepieciešama gaisa plūsma un moduļu atbalsts
• Šasijas mezgliem, kur iespiedshēmu platēm nepieciešams drošs mehānisks stiprinājums
• Darbvirsmas testēšanas iestatījumiem un prototipu korpusiem ar ventilācijas prasībām
• Rūpnieciskās vadības iekārtām un iegultajām sistēmām, kam nepieciešama organizēta uzstādīšana

Galvenās specifikācijas

• Ventilācijas elementi uzlabotai konvektīvai dzesēšanai
• Vairākas montāžas iespējas iespiedshēmu platēm un moduļiem (statne, šasija, darbvirsma)
• Pieejamas atveres kabeļu izvietošanai un apkopei
• Mehāniska konstrukcija, kas atbalsta drošu iekšējo komponentu stiprinājumu

Lietošana

Izvēlieties savai sistēmas arhitektūrai atbilstošo montāžas orientāciju (statne, šasija vai darbvirsma). Uzstādiet moduļus vai plates, izmantojot paredzētos montāžas punktus un stiprinājumus, pārliecinoties, ka komponenti ir izvietoti tā, lai ventilācijas atveres būtu brīvas un nodrošinātu netraucētu gaisa plūsmu. Izvediet kabeļus caur pieejamām atverēm un nostipriniet tos, lai izvairītos no savienotāju noslodzes. Pārbaudiet mehānisko brīvību un pievelciet stiprinājumus ar atbilstošu griezes momentu, kas ieteikts uzstādāmajam aprīkojumam.

Ieteikumi

Novietojiet aktīvos siltuma ražojošos komponentus tuvu gaisa ieplūdes vai izplūdes atverēm, lai maksimāli izmantotu dabisko konvekciju. Saglabājiet brīvas gaisa plūsmas kanālus un neaizsedziet ventilācijas spraugas. Pie lielākas siltuma slodzes kombinējiet korpusu ar piemērotiem ventilatoriem vai piespiedu gaisa risinājumiem un sākotnējās darbības laikā novērojiet temperatūras, lai apstiprinātu pietiekamu dzesēšanu.
