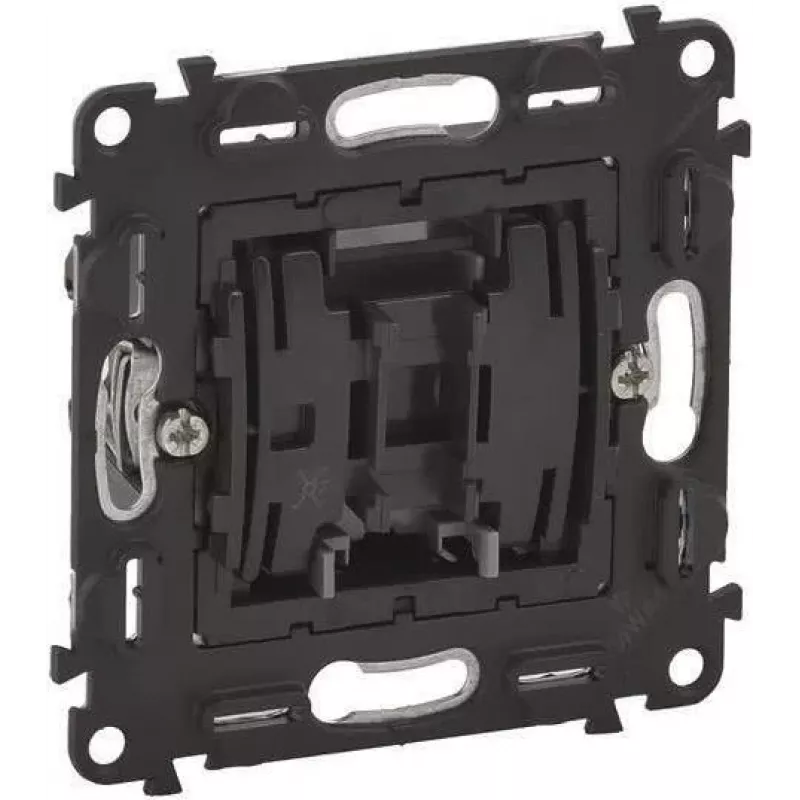

Krusta slēdzis Legrand Valena 752007 viens mehānisms 10 A (Kreuzschalter)

Legrand Valena 752007 viens mehānisms krusta slēdzis ir 10 A starpslēdzis, kas paredzēts vairāku punktu apgaismojuma vadībai. Paredzēts izmantošanai ķēdēs, kur gaisma tiek vadīta no trim vai vairākām vietām, šis slēdzis integrējas Valena sistēmās un darbojas ar saderīgiem divvirzienu un starpmehānismiem. Tas ir piemērots dzīvojamo un komerciālo elektroinstalāciju vajadzībām, kur nepieciešama elastīga fāzes vadu maršrutēšana, lai panāktu vairāku punktu pārslēgšanu.

Priekšrocības

Ierīce nodrošina uzticamu starppārslēgšanu vairāku punktu apgaismojuma ķēdēs ar nominālo strāvu 10 A. Tās viena mehānisma formāts ļauj viegli montēt standarta Valena rāmjos un priekšējos paneļos, saglabājot vizuālo un mehānisko saderību ar Valena produktu saimi. Slēdzis ir izstrādāts parastajām elektroinstalācijas topoloģijām un nodrošina kompaktu risinājumu, kur nepieciešami papildu pārslēgšanas punkti, nemainot esošos divvirzienu slēdžus.

Piemērots

Kad tas var nebūt piemērots

Šis krusta (starpslēdzis) nav patstāvīgs ieslēgšanas/izslēgšanas slēdzis vienas vietas vadībai; tam jābūt daļai no vairāku punktu ķēdes kopā ar divvirzienu slēdžiem. Tas nav paredzēts tiešai pieslēgšanai lielas strāvas slodzēm, kas pārsniedz tā 10 A nominālu, vai jauktu ķēžu pārslēgšanai, kas ietver elektroniskas vadības ierīces, iepriekš nepārbaudot saderību.

Galvenās specifikācijas

Kā lietot

Uzstādiet slēdzi saderīgā Valena rāmī un pievienojiet to saskaņā ar standarta starpslēdžu elektroinstalācijas shēmām: pievienojiet ienākošos un izejošos fāzes vadus slēdža spailēm, kas paredzētas krustpārslēgšanai, nodrošinot, ka pirms elektroinstalācijas veikšanas strāva ir atslēgta. Kad tas ir savienots kopā ar divvirzienu slēdžiem, mehānisms pārvirza fāzes padevi, lai apgaismojumu varētu darbināt no vairākiem punktiem. Pēc elektroinstalācijas nostipriniet mehānismu rāmī, piestipriniet pārsegplāksni, atjaunojiet strāvas padevi un pārbaudiet visus pārslēgšanas punktus, lai pārliecinātos par pareizu darbību.

Kas jāņem vērā pirms iegādes

Ieteikumi

Izmantojiet šo slēdzi kā daļu no pareizi plānotas vairāku punktu apgaismojuma ķēdes. Saskaņojiet to ar Valena divvirzienu slēdžiem, lai nodrošinātu konsekventu izskatu un uzticamu darbību. Lai nodrošinātu drošību un atbilstību noteikumiem, pirms uzstādīšanas atslēdziet strāvu un apsveriet kvalificēta elektriķa piesaisti elektroinstalācijai un testēšanai.
