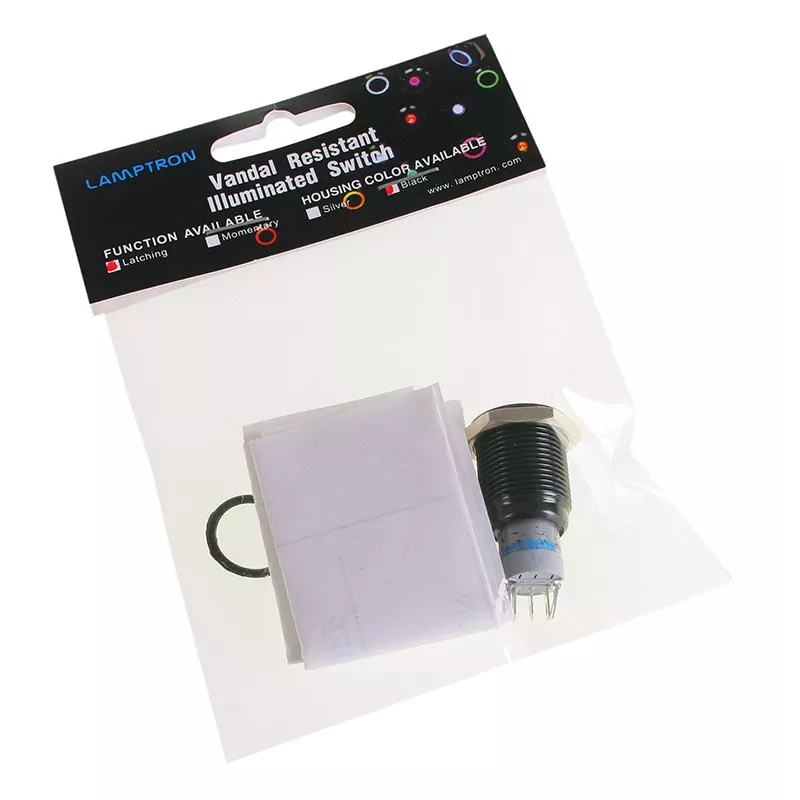

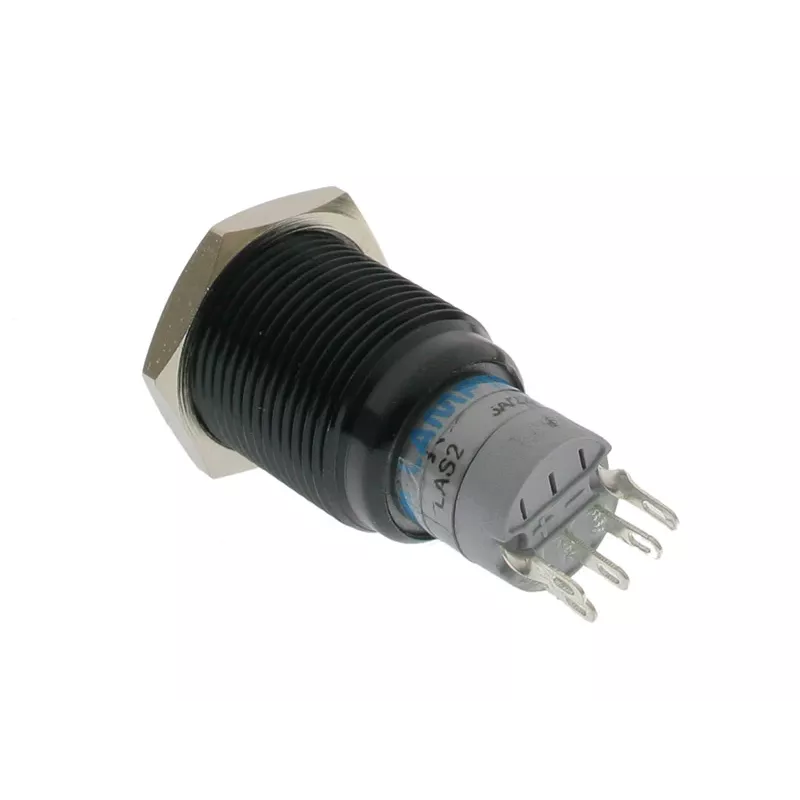

Lamptron datora korpusa detaļa LAMP-SW1616L-H — tērauda melna, diametrs 1,9 cm

Lamptron LAMP-SW1616L-H ir kompakta tērauda datora korpusa detaļa ar melnu apdari un 1,9 cm diametru. Izstrādāta kā viengabala komponente, tā ietver mazu oranžu LED un zemas strāvas mehānisko slēdzi, kas piemērots priekšējā paneļa vai iekšējai montāžai datoru korpusos. Detaļa ir paredzēta uzstādīšanai vai nomaiņai, kad ir nepieciešams uzticams, vietu taupošs indikatora slēdzis pielāgotos būvējumos un remontos.

Priekšrocības

Tērauda konstrukcija nodrošina mehānisku izturību un noturību pret deformāciju, vienlaikus saglabājot diskrētu melnu izskatu, kas sader ar daudziem mūsdienīgiem datoru korpusiem. Iekļautais oranžais LED nodrošina skaidru vizuālu atgriezenisko saiti ar zemu enerģijas patēriņu, un slēdzis, kas novērtēts 50 mA pie 24 V, nodrošina saderību ar tipiskām vadības shēmām un zema sprieguma signalizāciju. Kompaktais izmērs ļauj uzstādīt ierobežotas vietas vidēs vai vadības paneļos ar šauru atstarpi starp stiprinājumiem.

Piemērots

• Priekšējā paneļa indikatoriem un maziem manuāliem slēdžiem galddatoru būvējumos
• Nodilušu vai bojātu mazu slēdžu un LED indikatoru nomaiņai
• Pielāgotiem vadības paneļiem ventilatoriem, apgaismojumam vai palīgierīču zema sprieguma shēmām
• Kompaktiem vai mini-ITX korpusiem, kur ir ierobežota vieta

Galvenās specifikācijas

• Kopējais garums: 19 mm
• Korpusa diametrs: 16 mm (aptuveni 1,9 cm)
• Materiāls: tērauds
• Apdare: melna
• Indikatora LED krāsa: oranža
• Slēdža nominālie parametri: 50 mA pie 24 V
• Savienojuma punkti: 5 kontakti

Lietošana

Uzstādiet komponenti saderīgā korpusā vai paneļa atverē, kuras izmērs atbilst 16 mm korpusa diametram, nodrošinot, ka paneļa biezums un montāžas metode atbilst detaļas mehāniskajai konstrukcijai. Pievienojiet piecus kontaktus saskaņā ar vadības shēmas shēmu, ievērojot pareizu polaritāti LED un slēdža vadiem. Izmantojiet piemērotu zema sprieguma barošanas avotu noteiktajā 24 V maksimālajā robežā un ierobežojiet strāvu līdz slēdža nominālajiem parametriem vai, ja nepieciešams, izmantojiet ārējus strāvu ierobežojošus rezistorus LED. Nostipriniet detaļu mehāniski un pirms galīgās montāžas pārbaudiet indikatora un slēdža darbību.

Ieteikumi

Izmantojiet komponenti tikai norādītajās elektriskajās robežās (50 mA, 24 V). Lai nodrošinātu uzticamu LED kalpošanas laiku, iekļaujiet atbilstošu strāvas ierobežošanu un izvairieties pakļaut tērauda korpusu korozīvai videi; ja montējat šauros paneļos, pārbaudiet atstarpi pieciem savienojuma punktiem un pēc vajadzības izmantojiet termiski saraušanās vai izolācijas materiālus, lai novērstu īssavienojumus.
