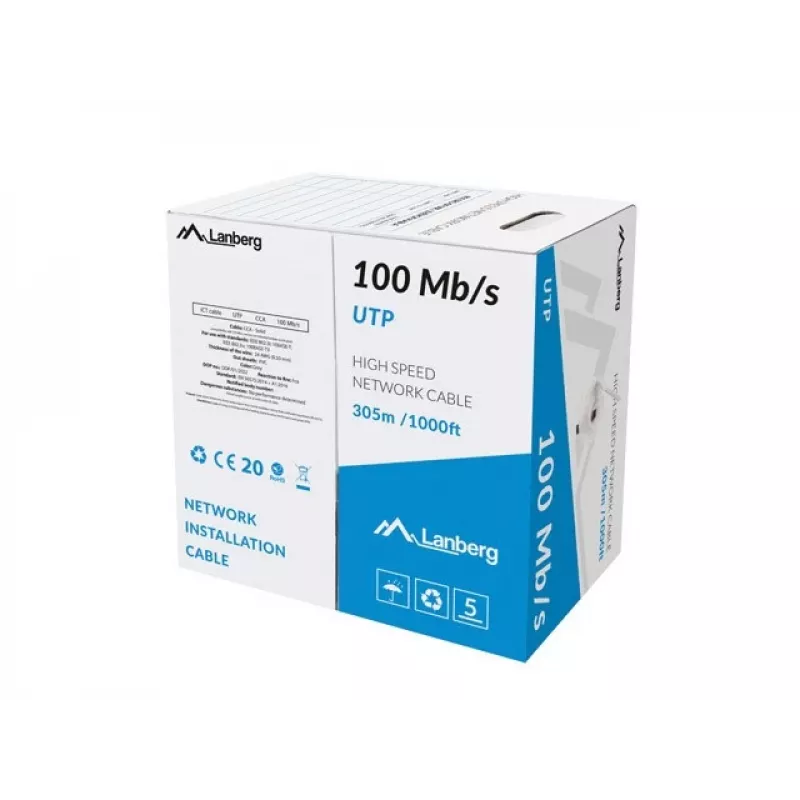

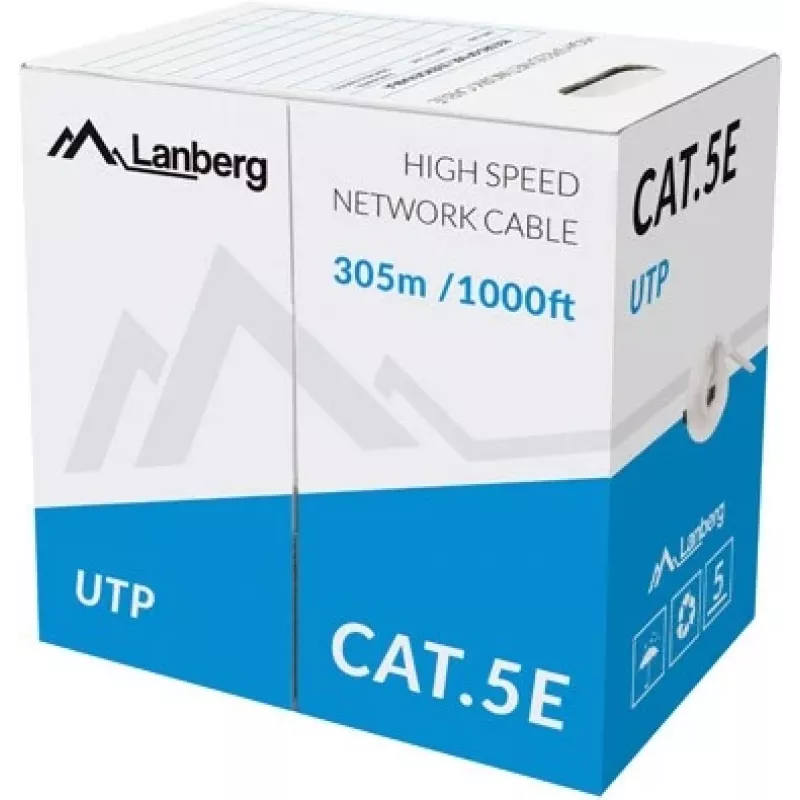

LANBERG tīkla kabelis U/UTP Cat5e LCU5-10CC-0305-S, 305 m, CCA vadītājs, 24 AWG, pelēks

Lanberg LCU5-10CC-0305-S ir U/UTP (neekranēts) LAN kabelis 305 m garumā, paredzēts īsu attālumu tīkla instalācijām. Kabelis izmanto ar varu pārklātus alumīnija (CCA) vadītājus ar AWG 24 izmēru (4 pāri pa 2 x 0,5 mm), viendzīslu vadītājus, pelēku RAL7035 apvalku un metru pa metram drukātu garuma skaitītāju. Ārējās PVC izolācijas biezums ir 5,0 mm un vadītāju izolācija (HDPE) ir 0,93 mm. Kabelis ir paredzēts darbībai līdz 100 MHz un tiek piegādāts kartona kastē (izmēri 36 x 23 x 36 cm).

Priekšrocības

Šis U/UTP kabelis nodrošina izmaksu ziņā izdevīgu risinājumu īsu attālumu Ethernet kabeļu instalācijām, kur neekranēts vītais pāris ir pieņemams. Drukātais garuma skaitītājs pie katra metra vienkāršo uzstādīšanu un mērīšanu. Pelēkais RAL7035 apvalks piedāvā neitrālu izskatu, kas piemērots daudzām vidēm, un 305 m spole samazina nepieciešamību pēc vairākiem īsākiem ruļļiem.

Piemērots

• Īsu attālumu Ethernet līnijām (līdz 100–120 m)
• Mājas un maza biroja tīkla kabeļu instalācijām
• Plāksteru paneļa savienojumiem ar slēdzi ēkas iekšienē
• Strukturētām kabeļu sistēmām, kur CCA vadītāji ir pieņemami

Galvenās specifikācijas

• Kabeļa tips: U/UTP (neekranēts vītais pāris)
• Garums: 305 m
• Vadītāja materiāls: ar varu pārklāts alumīnijs (CCA)
• AWG: 24 (4*2*0,5 mm)
• Vadītāja savijums: viendzīslu vads
• Ārējā apvalka krāsa: pelēks (RAL7035)
• Drukāts metru skaitītājs: jā
• Ārējā izolācija (PVC): 5,0 mm
• Vadītāja izolācija (HDPE): 0,93 mm
• Frekvenču novērtējums: līdz 100 MHz
• Raksturīgā pretestība: < 100 Ω (±15)
• Vadītāja pretestība (maks., uz 305 m): 60–90 Ω
• Izolācijas pretestība (min.): 5000 MΩ·km
• Pāra pret zemi kapacitāte: < 330 pF/100 m
• Darba attālums: 100–120 m
• Darba temperatūra: -20 līdz 70 °C
• Transportēšanas/uzglabāšanas temperatūra: 0 līdz 60 °C
• Iepakojums: kartona kaste (36 x 23 x 36 cm)

Kā lietot

Nogrieziet nepieciešamo garumu no 305 m spoles, izmantojot atbilstošus kabeļu griezējus, par vadlīniju ņemot drukātās metru atzīmes. Uzmanīgi noņemiet ārējo PVC apvalku un HDPE izolāciju, lai atklātu četrus pārus, pēc tam noslēdziet ar RJ45 savienotājiem vai pievienojiet plāksteru panelim saskaņā ar standarta vadu shēmām (T568A vai T568B). Izmantojiet atbilstošus instrumentus un zemēšanas praksi atbilstoši uzstādīšanas videi. Ņemiet vērā, ka kabelis ir neekranēts un izmanto CCA vadītājus, tāpēc, izvēloties savienotājus un uzstādīšanas metodes, ievērojiet ražotāja un vietējos standartus.

Ieteikumi

Paredzēts īsu attālumu Ethernet savienojumiem ēkās. Fluke sertifikācija nav apstiprināta; pirms lietošanas pārbaudiet saderību ar jūsu tīkla aprīkojumu un izvairieties no līnijām, kas pārsniedz ieteicamo darba attālumu (100–120 m).
