Lanview MO-C-S311213CL20 tīkla raiduztvērēja modulis Optiskā šķiedra 1250 Mbit/s 1310 nm

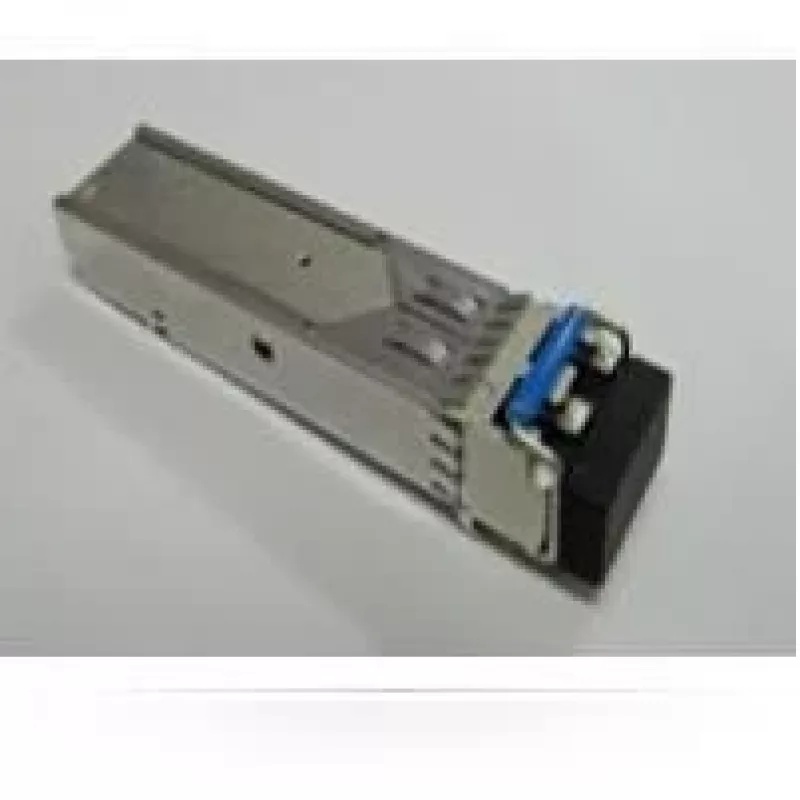

MicroOptics MO-C-S311213CL20 ir kompakts optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts 1250 Mbit/s datu pārraidei optiskajās saitēs. Darbojoties ar 1310 nm viļņa garumu un aprīkots ar LC savienotāju, šis SFP ir piemērots vienmoda un dažām daudzmodu optiskās šķiedras lietojumprogrammām atkarībā no saites konstrukcijas un aprīkojuma saderības. Modulis atbalsta karsto nomaiņu, ievietojot to SFP pieslēgvietās slēdžos, maršrutētājos un citās tīkla ierīcēs, kas pieņem standarta SFP formas faktora raiduztvērējus.

Priekšrocības

Raiduztvērējs nodrošina standartizētu SFP formas faktoru ar skaidru fizisko saskarni (LC) un viena viļņa garuma optisko saskarni 1310 nm. Tas piedāvā 1250 Mbit/s datu pārraides ātrumu, kas atbilst Gigabit Ethernet un dažām Fibre Channel ieviešanām, vienlaikus atbalstot karsto nomaiņu, lai ērti nomainītu to uz vietas, neizslēdzot iekārtu. Modulis atbilst Multi-Source Agreement (MSA) formas faktora prasībām un ir pārbaudīts sadarbspējai ar parastajām SFP pieslēgvietām.

Piemērots

• Gigabit Ethernet augšupsaitēm starp tīkla slēdžiem un maršrutētājiem
• Īsiem līdz vidējiem vienmoda optiskās šķiedras savienojumiem, izmantojot 1310 nm viļņa garumu
• Fibre Channel saitēm vai mantotajām sistēmām, kurām nepieciešami 1250 Mbit/s optiskie raiduztvērēji
• Nomaiņai uz vietas un jauninājumiem, kur nepieciešami karsti nomaināmi SFP moduļi

Galvenās specifikācijas

• Datu pārraides ātrums: 1250 Mbit/s
• Optiskais viļņa garums: 1310 nm
• Savienotāja tips: LC duplekss
• Formas faktors: Small Form-factor Pluggable (SFP)
• Optiskās šķiedras tips: Paredzēts vienmoda optiskajai šķiedrai; pārbaudiet daudzmodu saderību katrai saitei
• Karstā nomaiņa: jā

Kā lietot

MicroOptics MO-C-S311213CL20 uzstādiet, ievietojot to saderīgā SFP pieslēgvietā ieslēgtā tīkla ierīcē, līdz tas noklikšķina vietā; instrumenti nav nepieciešami. Pievienojiet ar LC terminētu optiskās šķiedras ielāpu kabeli moduļa savienotājam, ievērojot raidīšanas/uztveršanas orientāciju. Pēc ievietošanas un saites izveidošanas pārbaudiet saites statusu un konfigurāciju uz resursdatora ierīces; konfigurējiet ātruma un dupleksa iestatījumus, ja ierīce prasa manuālus iestatījumus. Lai noņemtu, atlaidiet blokētāju vai izgrūdēju uz resursdatora pieslēgvietas un velciet moduli taisni ārā, izvairoties no sprieguma uz optisko šķiedru.

Ieteikumi

Pirms iegādes pārliecinieties par saderību ar jūsu tīkla aprīkojumu un optiskās šķiedras tipu. Rīkojoties ar raiduztvērēju, izmantojiet atbilstošu ESD aizsardzību un turiet putekļu vāciņus uz optiskās pieslēgvietas, kad tā nav pievienota. Lai nodrošinātu uzticamu darbību, pārliecinieties, ka savienotāji ir tīri, un izmantojiet sertificētus komutācijas kabeļus; pārbaudiet saites budžetu un maksimālo sasniedzamību vienmoda vai daudzmodu ieviešanām pie 1310 nm.
