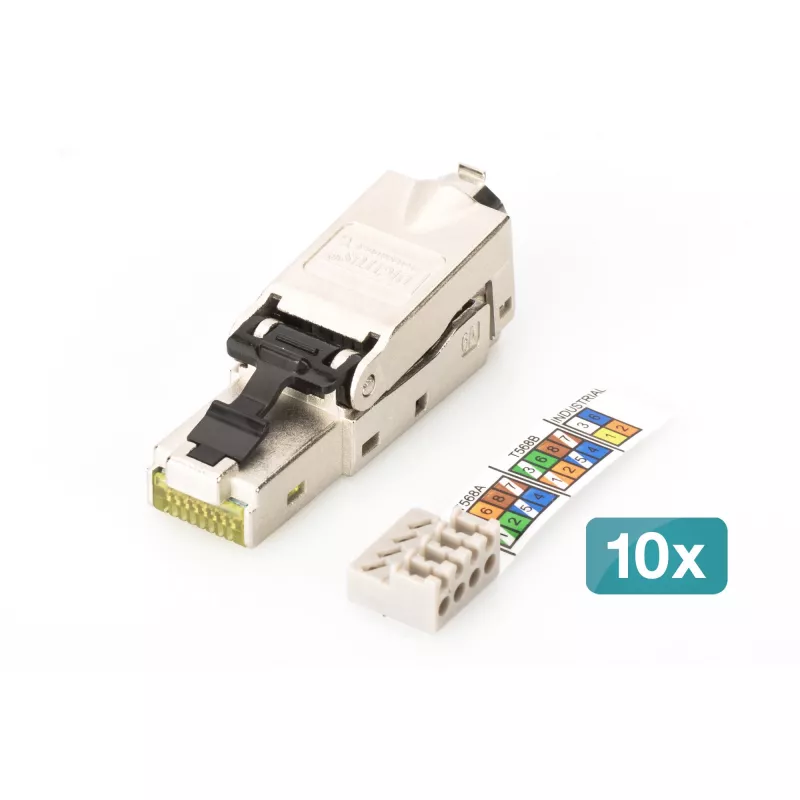

Lauka terminēšanas spraudnis DIGITUS CAT 6A STP RJ-45 vīrišķais ar putekļu vāciņu un lieces aizsardzību – iepakojumā 10 gab.

DIGITUS CAT 6A STP lauka terminēšanas spraudnis ir metalizēts RJ-45 vīrišķais savienotājs, kas paredzēts ekranēto CAT6A tīkla kabeļu montāžai un remontam uz vietas. Aprīkots ar iepriekš samontētu putekļu vāciņu un lieces aizsardzību, spraudnis atbalsta savienojumus no balss tīkliem līdz 10 Gigabit Ethernet un ir paredzēts ātrai lauka terminēšanai bez speciālu instrumentu nepieciešamības.

Priekšrocības

Konstrukcijai ir uzticams cinka spiedliešanas korpuss un 360° kabeļa ekrāna savienojums, lai uzlabotu EMI aizsardzību. Iepriekš samontētais aizsargvāciņš un lieces aizsardzība atvieglo apstrādi, bet konstrukcija nodrošina uzticamu pārraidi pat vidē ar ārējiem traucējumiem. Ātra montāža aptuveni 60 sekundēs un savietojamība ar plašu vadu šķērsgriezumu diapazonu padara šo spraudni piemērotu remontiem, individuāla garuma kabeļiem un pagarinājumiem.

Piemērots

• Lauka terminēšanai un kabeļu remontam uz vietas
• Individuāla garuma CAT6A ekranētu kabeļu izveidei
• Rūpnieciskām un profesionālām Ethernet instalācijām, kurām nepieciešami STP savienotāji
• Jaunināšanai uz 10 Gigabit Ethernet tīkliem

Kad var nebūt piemērots

Šis spraudnis ir paredzēts ekranētai (STP) CAT6A kabeļu sistēmai; tas nav piemērots neekranētiem (UTP) kabeļu tipiem, ja vien netiek izmantota saderīga ekranētā kabeļa sagatavošana. Montāžām, kurām nepieciešami nemetāliski vai plastmasas korpusi, estētiska apdare vai savienotāji ar atšķirīgu mehānisko formas faktoru, izvēlieties citu savienotāja stilu.

Galvenās specifikācijas

• Savienotāja veids: RJ-45 vīrišķais, taisns
• Kabeļu savietojamība: ekranēts CAT6A (STP)
• Atbalstītie vadu šķērsgriezumi: AWG 27/7–22/7 un AWG 24/1–22/1
• Izolācijas diametra diapazons: 0,85–1,6 mm
• Kabeļa ārējais diametrs: 5,0–9,0 mm
• Korpusa materiāls: cinka spiedliešana (metalizēta apdare, sudrabaina)
• Izmēri (P × A × D): 12,5 × 13,0 × 45,0 mm
• Svars (vienam spraudnim): 78 g (iekļauts iepakojums ar 10 gab.)
• Darba temperatūras diapazons: −40 °C līdz +80 °C
• Strāvas nestspēja pie 50 °C: 1 A
• Barošana caur Ethernet: atbalsta PoE+ (IEEE 802.3at)
• Veiktspēja: atbilst Gigabit Ethernet (IEEE 802.3) un ir piemērots 10 Gigabit Ethernet (IEEE 802.3an)

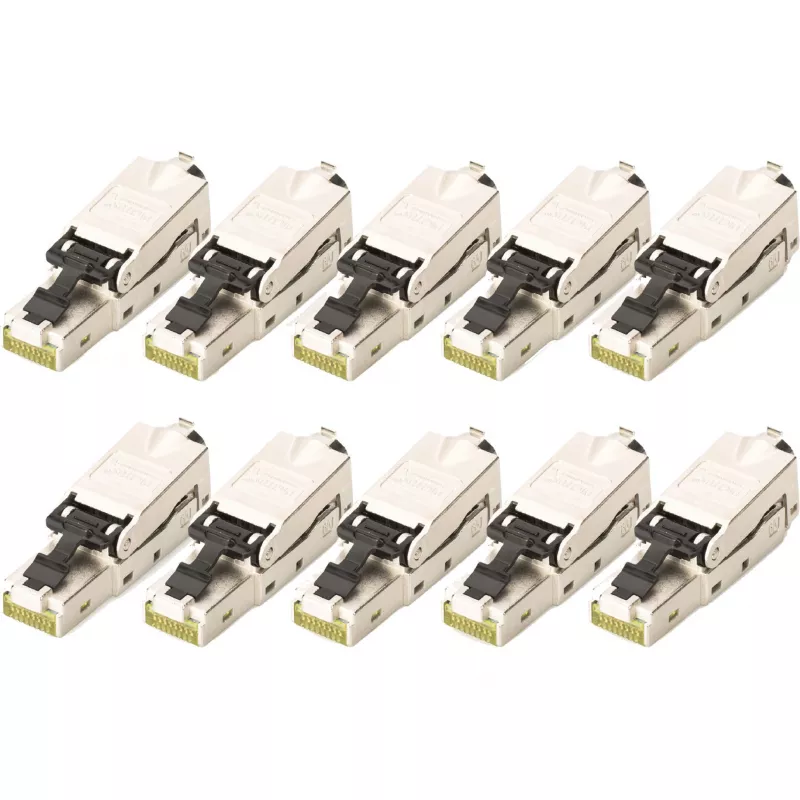

• Daudzums iepakojumā: 10 gab.

Kā lietot

Sagatavojiet ekranēto CAT6A kabeli, noņemot ārējo apvalku un atlokot drenāžas vadu/ekrānu saskaņā ar spraudņa sagatavošanas norādījumiem. Ievietojiet sagatavoto kabeli spraudnī, līdz vadi pareizi iegulstas un ekrāns veido pilnu 360° kontaktu ar korpusu. Nostipriniet montāžu, izmantojot piegādāto lieces aizsardzību un putekļu vāciņu. Spraudnis ir konstruēts montāžai aptuveni 60 sekundēs bez speciāliem instrumentiem, ja kabelis ir sagatavots atbilstoši norādītajiem izmēriem.

Kas jāņem vērā pirms iegādes

• Nepieciešams ekranēts CAT6A kabelis un pareiza ekranējuma sagatavošana, lai nodrošinātu 360° ekrāna kontaktu
• Nav paredzēts neekranētiem (UTP) kabeļiem, ja vien tie nav atbilstoši pārveidoti
• Pārbaudiet vadu izmērus savā kabelī, lai tie atbilstu atbalstītajam AWG diapazonam
• Pārliecinieties par vietas un savienotāja formas faktora piemērotību jūsu instalācijas vietai

Ieteikumi

Uzticamam ekranējumam un veiktspējai pārliecinieties, ka kabeļa ekrāns ir tīri apgriezts un vienmērīgi atlocīts, lai nodrošinātu pilnīgu kontaktu ar metāla korpusu; pārbaudiet terminētās līnijas saskaņā ar savu tīkla verifikācijas procedūru, lai apstiprinātu PoE un 10 Gigabit veiktspēju, kur nepieciešams.
