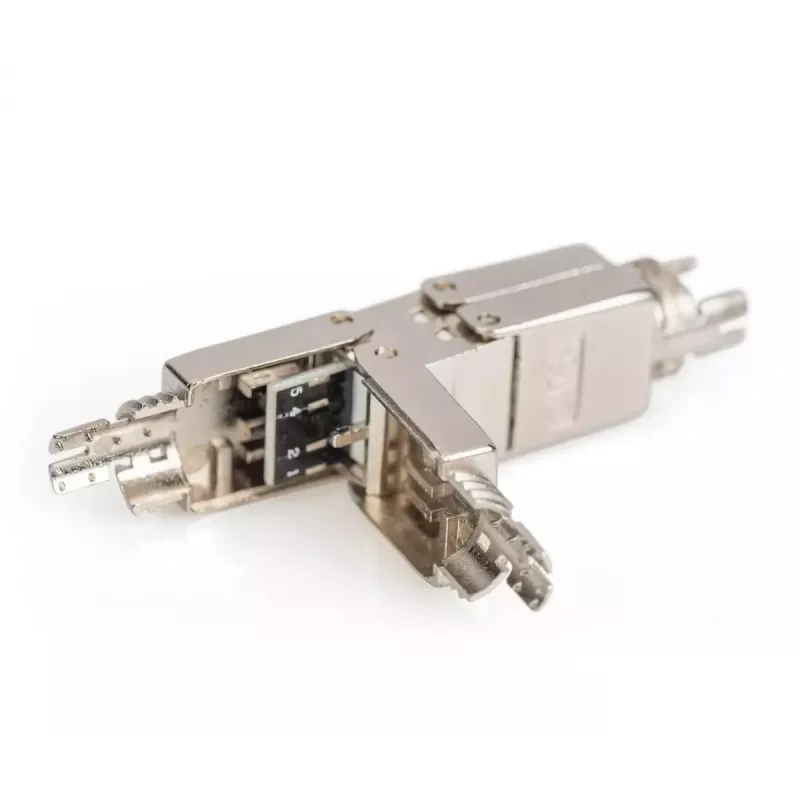

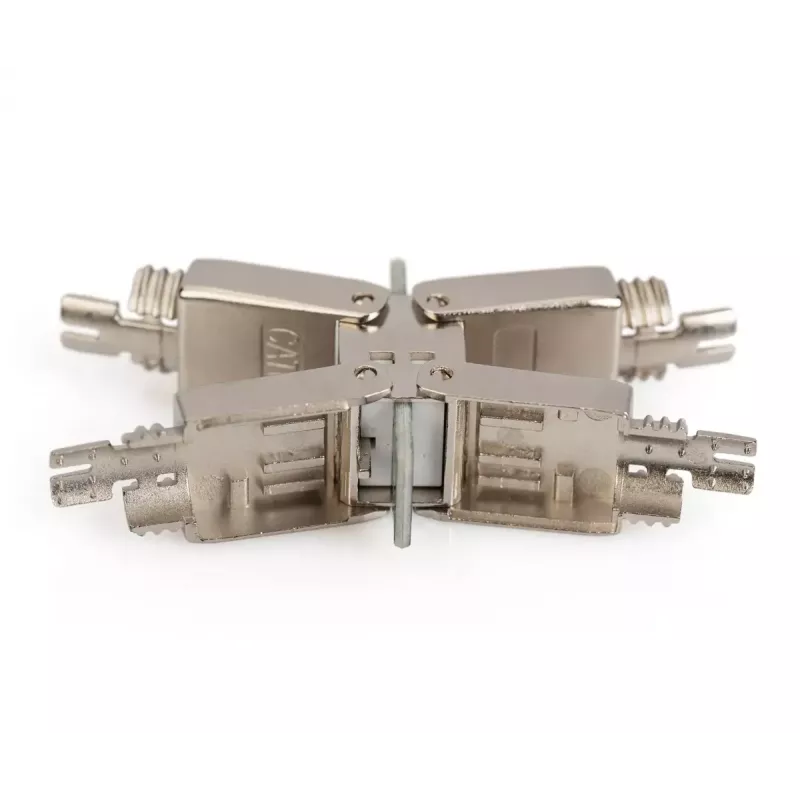

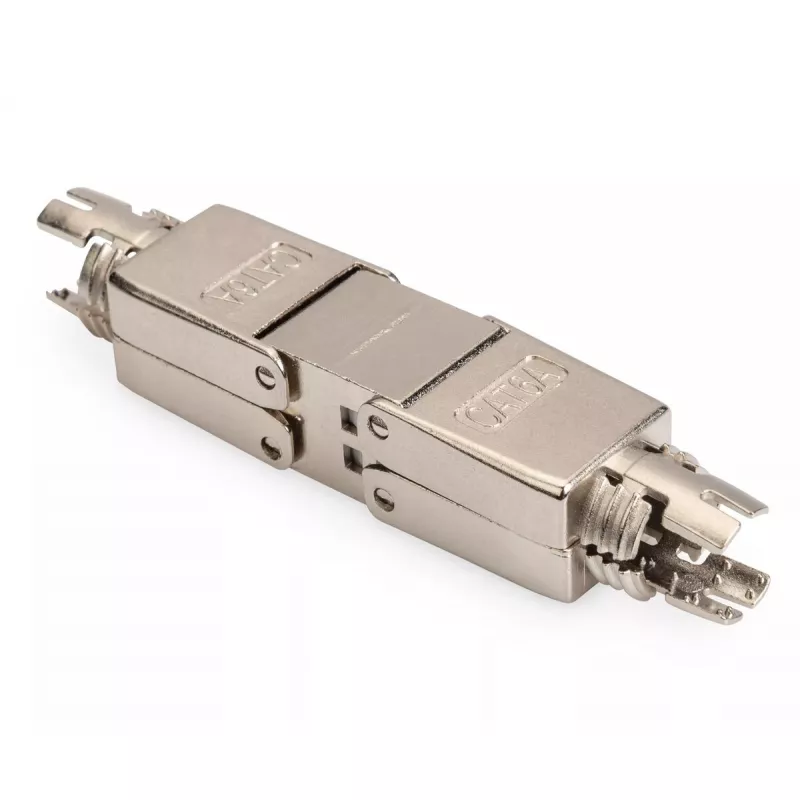

DIGITUS CAT6a Cat Connection Module For Installation Cables

DIGITUS CAT savienotājs DN-93912 ir uzstādāms uz vietas Cat. 6A savienotājs vītā pāra kabeļu pagarināšanai vai remontam. Tas atbalsta līdz 500 MHz un 10GBase-T veiktspēju, aprīkots ar plānu metāla korpusu nerūsējošā tērauda izskatā un tiek piegādāts kā viena vienība. Savienotājs ir piemērots Cat6A kabeļu standartiem un paredzēts uzticamiem, kompaktiem savienojumiem PoE un datu tīklos.

Priekšrocības

Savienotājs piedāvā bezinstrumentu montāžu un skrūvējamu kabeļa fiksatoru drošai stiprināšanai. Krāsu kodēts LSA izolācijas izspiešanas savienotājs un integrēts vadu pārvaldnieks vienkāršo terminēšanu uz vietas bez īpašiem instrumentiem. Pilns 360° ekrāna kontakts un izturīgs metāla korpuss nodrošina stabilu ekranēšanu un mehānisku izturību. Tā plānais dizains padara to piemērotu šaurām uzstādīšanas vietām.

Piemērots

• Cat6A / vītā pāra kabeļu posmu pagarināšanai
• Bojātu Ethernet kabeļu remontam uz vietas
• Instalācijām, kur nepieciešama PoE, PoE+ vai 4PPoE barošana
• Terminēšanai uz vietas, kur nepieciešama ātra montāža bez instrumentiem

Galvenās specifikācijas

• Standarts: Cat. 6A, līdz 500 MHz
• Datu pārraides ātrums: 10GBase-T
• Savienotāja tips: LSA izolācijas izspiešanas (krāsu kodēts)
• Ekranējums: 360° ekrāna kontakts
• Montāža: bezinstrumentu komplektācija, skrūvējams kabeļa fiksators
• PoE atbalsts: IEEE 802.3af, 802.3at, 802.3bt (PoE / PoE+ / 4PPoE)
• Materiāls / krāsa: nerūsējošā tērauda izskats (niķeļa/cinka komponentes)
• Izmēri (P×D×A): 72.8 × 11.7 × 14.5 mm
• Daudzums iepakojumā: 1 gab.
• Ražotājs / MPN: DIGITUS DN-93912
• EAN: 4016032458623

Lietošanas instrukcija

Noņemiet vītā pāra kabeļa ārējo apvalku līdz savienotājam nepieciešamajam garumam. Ievietojiet vadus krāsu kodētajos LSA izolācijas izspiešanas kontaktos saskaņā ar vadu shēmu, izmantojiet integrēto vadu pārvaldnieku, lai izlīdzinātu pārus, un nostipriniet kabeli ar skrūvējamo kabeļa fiksatoru. Pilnīga montāža iespējama bez īpašiem instrumentiem; pārliecinieties, ka ekrāns ir kontaktā pareizai zemēšanai, un aizveriet metāla korpusu stabilam savienojumam.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, pārbaudiet kabeļa kategoriju (ieteicams Cat6A) un sekojiet krāsu kodēšanai uz LSA savienotāja. Pārliecinieties, ka ekrāna kontakts ir pareizi iesaistīts ekranētiem kabeļiem, un izvairieties no pārmērīgas liekšanas vai slodzes uz terminēto kabeli, lai saglabātu 10GBase-T veiktspēju.
