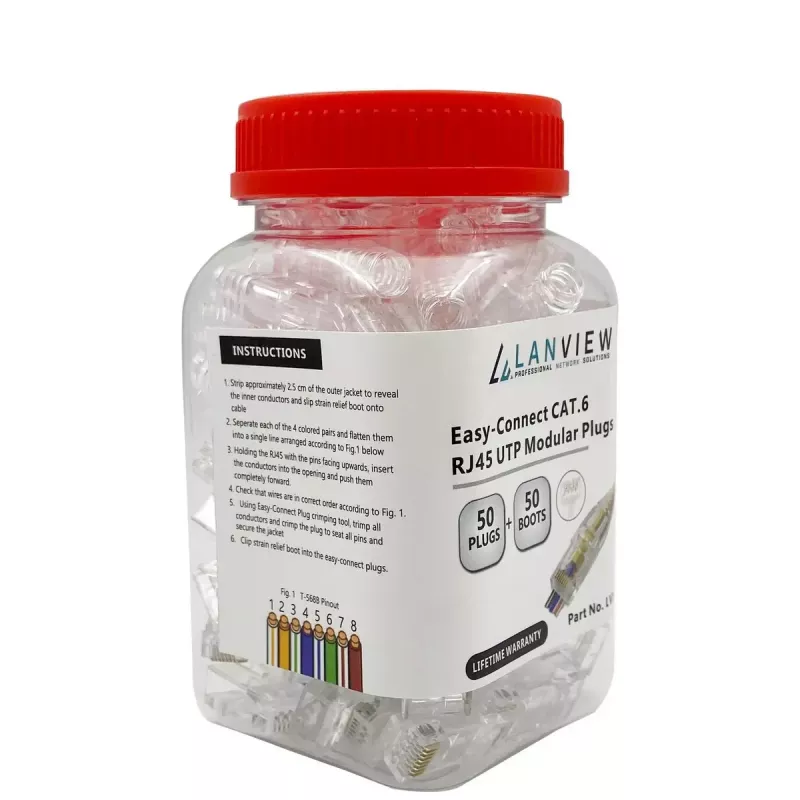

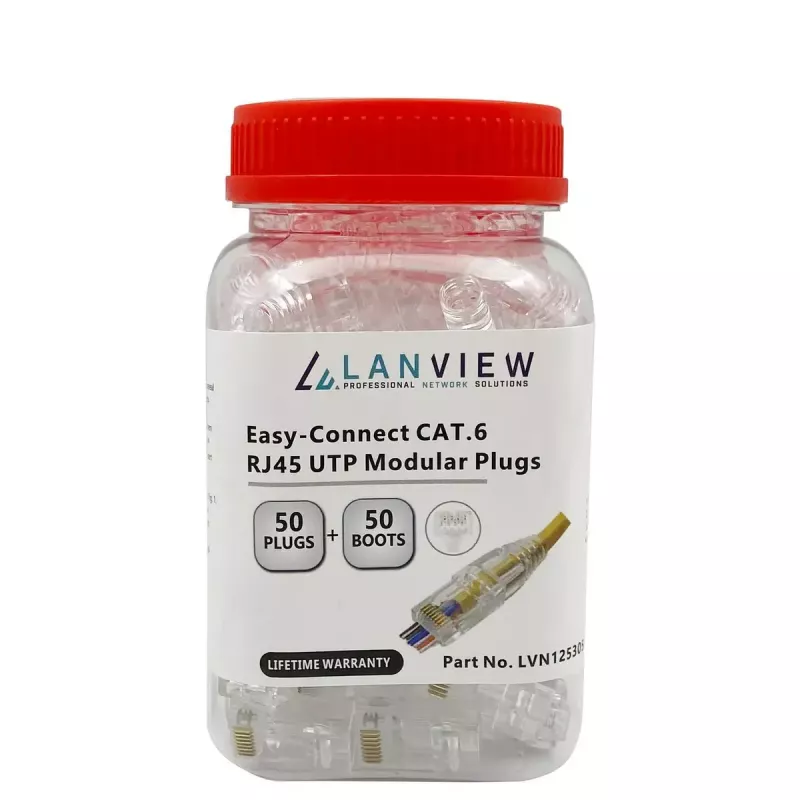

Lanview LVN125305 vadu savienotājs RJ45 Caurspīdīgs

Lanview LVN125305 RJ45 vadu savienotājs ir caurspīdīgs vīrišķais spraudnis, kas paredzēts savītu un viendzīslu tīkla kabeļu terminēšanai. Tā vienkāršais terminēšanas princips ļauj vadītājus izvilkt caur savienotāja priekšpusi, samazinot attālumu starp pāru savijumu un kontaktu tapām, lai optimizētu elektriskās īpašības. Katrā iepakojumā ir 50 savienotāji; viena savienotāja izmēri ir aptuveni 13 mm plats, 22 mm dziļš, un iepakojuma svars ir 156 g.

Priekšrocības

Vienkāršais dizains atvieglo uzstādīšanu un samazina kabeļu terminēšanai nepieciešamo laiku. Caurspīdīgais korpuss ļauj vizuāli pārbaudīt vadītāju izvietojumu. Optimizētā iekšējā ģeometrija samazina nesavīto garumu starp kabeļu pāriem un kontaktiem, kas palīdz saglabāt signāla integritāti.

Piemērots

• Savītu un viendzīslu Ethernet kabeļu (RJ45) terminēšanai
• Liela apjoma uzstādīšanai un tīkla sadales paneļu montāžai
• Lauka vai darbnīcas kabeļu montāžai, kur noder vizuāla pārbaude

Galvenās specifikācijas

• Zīmols: Lanview
• Modelis / MPN: LVN125305
• EAN: 5704174320524
• Savienotāja tips: RJ45 vīrišķais
• Saderība: savīts un viendzīslas kabelis
• Daudzums iepakojumā: 50 gab.
• Viena savienotāja izmēri: aptuveni 13 mm (P) x 22 mm (D)
• Iepakojuma svars: 156 g

Kā lietot

Sagatavojiet kabeli, noņemot ārējo apvalku, lai atklātu savītos pārus. Sakārtojiet vadītājus atbilstoši nepieciešamajam vadu standartam un izvelciet vadītājus caur savienotāja priekšpusi, līdz tie ir pilnībā ievietoti. Vizuāli pārbaudiet vadītāju secību caur caurspīdīgo korpusu, pēc tam saspiediet savienotāju ar atbilstošu RJ45 saspiešanas instrumentu, lai nostiprinātu kontaktus un pabeigtu terminēšanu.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izvairieties no pārmērīgas pāru atvīšanas un izmantojiet saderīgu saspiešanas instrumentu, kas paredzēts RJ45 modulārajiem spraudņiem. Pirms uzstādīšanas paneļos vai savienojuma vados pārbaudiet katru terminējumu caur caurspīdīgo korpusu.
