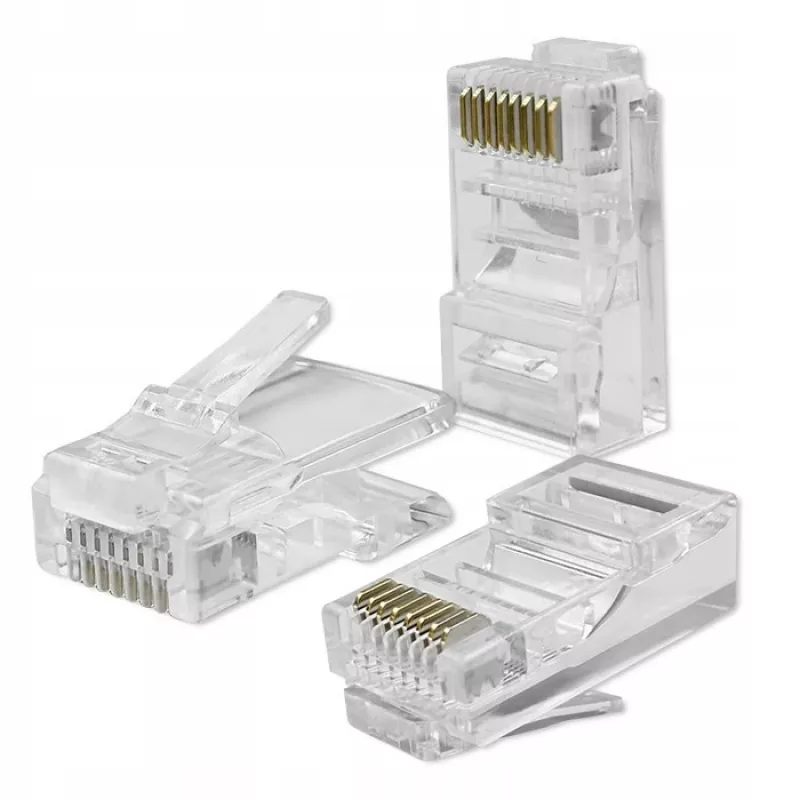

Modulārais RJ45 savienotājs QOLTEC 54552 CAT6 UTP, 100 gab. iepakojumā

100 gabalu iepakojums QOLTEC RJ45 modulāro savienotāju, modelis 54552, paredzēts CAT6 UTP Ethernet kabeļu terminēšanai. Šie modulārie RJ45 spraudņi ir paredzēti neekranētu vītā pāra (UTP) kabeļu terminēšanai, kur nepieciešama CAT6 veiktspēja. Katrs savienotājs nodrošina standartizētu 8P8C saskarni, kas atbilst tipiskām RJ45 ligzdām un keystone moduļiem, ko izmanto strukturētajās kabeļu sistēmās.

Priekšrocības

Šie QOLTEC RJ45 savienotāji nodrošina stabilu elektrisko kontaktu un mehānisko stabilitāti, ja tiek izmantoti ar pareizi sagatavotu CAT6 UTP kabeli. Piegādāti 100 gabalu iepakojumā, tie piedāvā izmaksu ziņā izdevīgu daudzumu uzstādītājiem un apkopes komandām. Savienotāji ir ražoti, lai atbilstu CAT6 UTP terminēšanas izmēru un kontaktu izkārtojuma prasībām, nodrošinot uzticamu caurlaidspēju Ethernet tīkliem līdz CAT6 specifikācijām.

Piemērots

• CAT6 UTP komutācijas kabeļu izveidei vai remontam LAN instalācijās
• Uz vietas veiktai tīkla apkopei un lielapjoma kabeļu terminēšanai
• Mazo un vidējo uzņēmumu tīkla kabeļu projektiem

Galvenās specifikācijas

• Savienotāja tips: RJ45 (8P8C) modulārais spraudnis
• Kabeļu saderība: neekranēts vītais pāris (UTP) CAT6

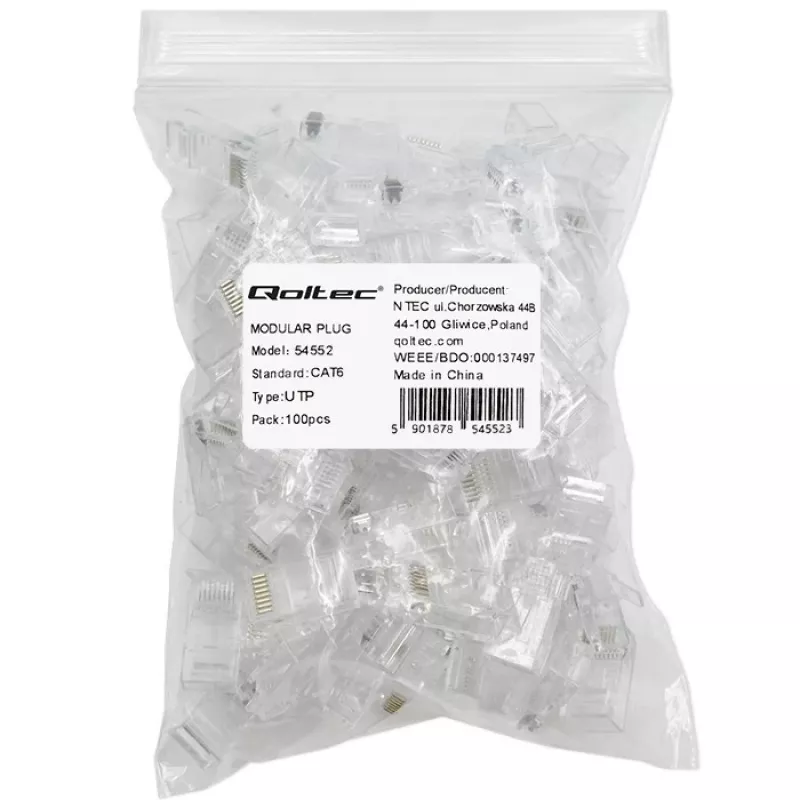

• Daudzums iepakojumā: 100 gabali iepakojumā
• Kontaktu izkārtojums: 8 vadītāju kontakti, piemēroti Ethernet
• Paredzētā veiktspēja: saderīgs ar vadu savienojumu un kontaktu ģeometriju CAT6 UTP instalācijām

Lietošanas instrukcija

Sagatavojiet CAT6 UTP kabeli, noņemot ārējo apvalku, lai atklātu četrus vītos pārus, atvijiet katru pāri tikai tik daudz, cik nepieciešams uzticamam kontaktam. Sakārtojiet vadītājus saskaņā ar izvēlēto vadu savienojuma standartu (T568A vai T568B), vienmērīgi nogrieziet vadītājus un pilnībā ievietojiet tos RJ45 savienotājā, lai katrs vadītājs iegultos savā kontakta spraugā. Izmantojiet saderīgu krimperēšanas instrumentu, kas paredzēts modulārajiem RJ45 spraudņiem, lai piespiestu savienotāju pie kabeļa, nodrošinot, ka stiepes samazināšanas cilne un kontakti ir pareizi nofiksēti. Pirms galīgās izvietošanas pārbaudiet nepārtrauktību un vadu savienojumu ar kabeļa testeri.

Ieteikumi

Izmantojiet šos savienotājus ar cietvadu CAT6 UTP kabeli un atbilstošu krimperēšanas instrumentu, kas paredzēts RJ45 modulārajiem spraudņiem. Samaziniet pāru atvijuma garumu, lai saglabātu veiktspēju, un pārbaudiet katru terminēto kabeli attiecībā uz nepārtrauktību, pāru integritāti un tuvākā/tālākā gala pārrunu šķērsrunu, ja to prasa instalācijas standarti.
