Legrand CS102 Internal Ethernet 1000 Mbit/s vadu savienojamība

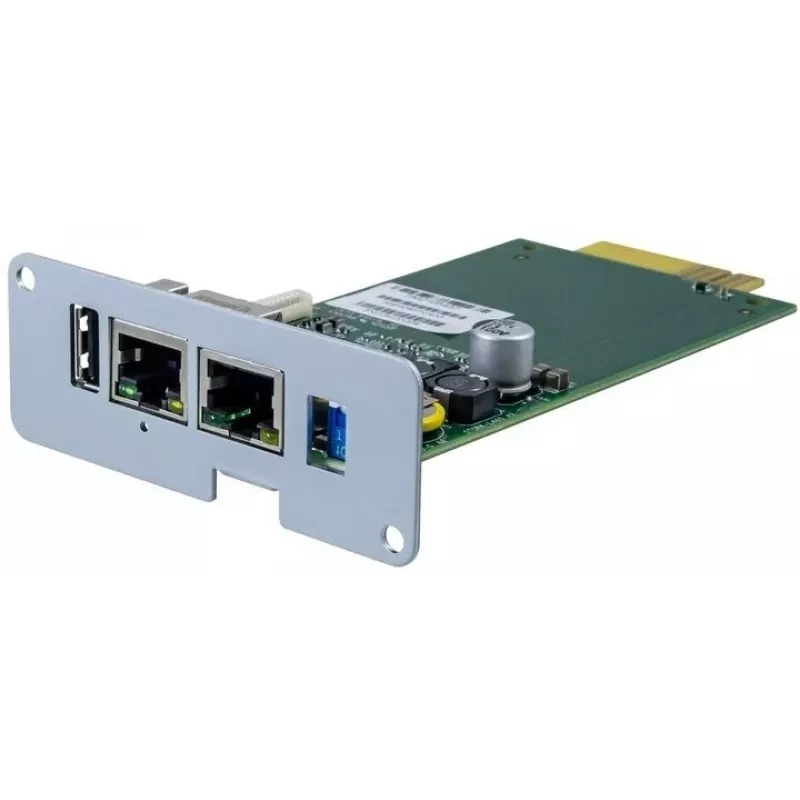

Legrand CS102 Internal Ethernet 1000 Mbit/s vadu savienojamība ir iekšējs tīkla interfeisa modulis, kas paredzēts UPS pārvaldībai. Tas tiek ievietots speciālā slotā saderīgos UPS blokos un nodrošina reāllaika kontroli un notikumu pārvaldību (strāvas padeves pārtraukums, pārslodze, apvads, kļūme u.c.) bez ārējas programmatūras nepieciešamības. Ierīce atbalsta 9–30 V līdzstrāvas barošanu (ārējās versijas ietver barošanas avotu) un ir pieejama profesionālās un rūpnieciskās versijās ar papildu RS232/RS485 sakaru portiem.

Priekšrocības

CS102 piedāvā daudzvalodu tīmekļa lietotāja saskarni un grafisku uzraudzību, izmantojot standarta tīmekļa pārlūkprogrammas, SNMP vai MODBUS tīkla pārvaldības sistēmas, kā arī UNMS/UNMS II programmatūru. Tas reģistrē mērījumus, trauksmes un bateriju testus ar laika zīmogiem nemainīgā atmiņā un atbalsta NTP laika sinhronizāciju. Programmaparatūra ir atjaunināma. Integrēts plānotājs var ieprogrammēt UPS ieslēgšanas/izslēgšanas ciklus un bateriju testus, un adapteris var sūtīt notikumu paziņojumus pa e-pastu vai SNMP TRAP. Modulis atbalsta vairāku serveru izslēgšanu, izmantojot CS102 Shutdown Client (Windows Vista un jaunākas versijas, kā arī Linux), un Wake on LAN attālinātai palaišanai.

Piemērots

• Iekšējai uzstādīšanai saderīgos UPS blokos centralizētai pārvaldībai
• UPS uzraudzībai un attālinātai pārvaldībai mazo un vidējo uzņēmumu vidēs
• Rūpnieciskiem vai profesionāliem uzstādījumiem, kam nepieciešama RS232/RS485 savienojamība (profesionālās/rūpnieciskās versijas)
• Vidēm, kur nepieciešami plānoti bateriju testi un notikumu paziņojumi pa e-pastu vai SNMP

Galvenās specifikācijas

• Modelis: Legrand CS102 Internal Ethernet
• Savienojums: vadu Ethernet, līdz 1000 Mbit/s
• Barošana: 9–30 V līdzstrāva (ārējās versijas ietver barošanas avotu; iekšējā izmanto UPS slotu)
• Saskarnes: tīmekļa lietotāja saskarne, SNMP, MODBUS; programmaparatūra atjaunināma
• Papildu porti (profesionālās/rūpnieciskās versijas): RS232, RS485
• Datu reģistrācija: nemainīgā atmiņa ar NTP laika sinhronizāciju
• Atbalstītās valodas (tīmekļa lietotāja saskarnē): vācu, angļu, franču, itāļu, spāņu
• Izlēgšanas atbalsts: CS102 Shutdown Client operētājsistēmām Windows (Vista+) un Linux; Wake on LAN

Lietošana

Ievietojiet CS102 iekšējo moduli saderīga Legrand UPS speciālajā slotā un pievienojiet to vietējam vadu tīklam ar ātrumu līdz 1000 Mbit/s. Piekļūstiet tīmekļa saskarnei, izmantojot pārlūkprogrammu, vai integrējiet ierīci ar SNMP/MODBUS tīkla pārvaldības sistēmām vai UNMS/UNMS II konfigurēšanai un uzraudzībai. Konfigurējiet NTP precīziem laika zīmogiem, iestatiet notikumu paziņojumus (e-pasts vai SNMP TRAP) un ieplānojiet automātiskus bateriju testus vai UPS ieslēgšanas/izslēgšanas darbības, izmantojot iebūvēto plānotāju. Instalējiet CS102 Shutdown Client serveros un darbstacijās, kas pievienotas UPS, lai iespējotu kontrolētas izslēgšanas procedūras.

Ieteikumi

Izmantojiet iekšējo CS102 moduli UPS blokos, kas nepārprotami atbalsta Legrand CS102 formas faktoru, un nodrošiniet, lai programmaparatūra tiktu uzturēta atjaunināta. Centralizētai uzraudzībai konfigurējiet SNMP vai UNMS integrāciju un iespējojiet NTP, lai uzturētu precīzus žurnālus. Izvietojot ražošanas vidēs, instalējiet Shutdown Client visās aizsargātajās iekārtās un testējiet plānotos bateriju testus un izslēgšanas procedūras apkopes logos.
