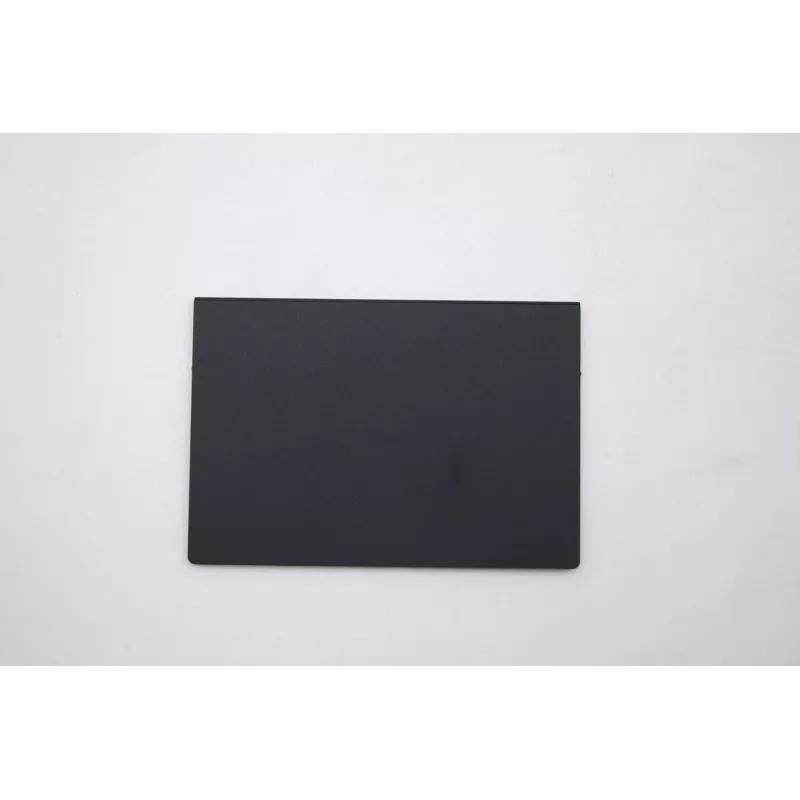

Lenovo Mylar Synaptics PCB 01YU300 — liela skārienpaliktņa PCB nomaiņa

Lenovo Mylar Synaptics PCB 01YU300 — liela skārienpaliktņa PCB nomaiņa ir tiešs elektronisks nomaiņas komponents, kas paredzēts ar Synaptics saderīgiem klēpjdatoru skārienpaliktņu mezgliem. Šī lielformāta Mylar PCB atjauno skārienpaliktņa uztveres un signālu funkcijas, ja oriģinālā iespiedshēmas plate ir bojāta vai nedarbojas pareizi. Komponents ir paredzēts tehniķiem un lietotājiem, kuri veic remontu komponentu līmenī saderīgām Lenovo ierīcēm, un tas jāuzstāda esošajā skārienpaliktņa korpusā un savienotāju mezglā.

Priekšrocības

Šī nomaiņas PCB nodrošina formai atbilstošu elektrisko aizstājēju oriģinālajai Synaptics skārienpaliktņa platei, saglabājot saderīgus sliežu izkārtojumus un savienotāju izlīdzinājumu vieglākai nomaiņai. Tā kā tā ir uz Mylar bāzes veidota PCB, tā ir plāna un elastīga, kas palīdz saglabāt oriģinālo mehānisko ievietojumu skārienpaliktņa modulī. Plate ir paredzēta, lai atveidotu standarta Synaptics signālu darbību un nodrošinātu kursora kustības, multi-touch žestu un klikšķu noteikšanas atjaunošanu, ja tā ir integrēta ar saderīgu skārienpaliktņa pārklājumu un lentes kabeli.

Galvenās specifikācijas

• Formas faktors: liela, elastīga Mylar PCB, kas paredzēta ar Synaptics saderīgiem skārienpaliktņu mezgliem
• Funkcija: kapacitatīvā pieskāriena uztveres signālu apstrāde un savienotāja saskarne
• Materiāls: elastīga Mylar pamatne ar iespiestām vadošām sliedēm
• Saderība: paredzēts uzstādīšanai Lenovo skārienpaliktņu moduļos, kuros izmanto Synaptics elektroniku (pirms uzstādīšanas pārbaudiet mehānisko un savienotāju atbilstību)
• Montāža: paredzēts ievietošanai esošajā skārienpaliktņa korpusā un savienošanai, izmantojot lentes kabeli/savienotāju

Lietošana

Izslēdziet klēpjdatoru, atvienojiet akumulatoru un iezemējieties, lai izvairītos no elektrostatiskās izlādes. Izjauciet klēpjdatoru, lai piekļūtu skārienpaliktņa mezglam, noņemiet skārienpaliktņa pārklājumu un atvienojiet oriģinālo PCB no korpusa un lentes kabeļa. Uzstādiet nomaiņas Mylar PCB tādā pašā orientācijā kā oriģināls, nostipriniet to skārienpaliktņa korpusā un atkal pievienojiet lentes kabeli un visus iezemējuma punktus. Salieciet atpakaļ skārienpaliktņa pārklājumu un klēpjdatora korpusu, pēc tam ieslēdziet strāvu un pārbaudiet skārienpaliktņa funkcionalitāti un žestu reakciju. Ja ierīce neatpazīst skārienpaliktni, vēlreiz pārbaudiet savienotāja novietojumu un izlīdzinājumu.

Ieteikumi

Pirms pasūtīšanas apstipriniet mehāniskos izmērus un savienotāja veidu, lai pārliecinātos, ka šī lielā Mylar PCB atbilst jūsu skārienpaliktņa modulim. Apstrādes laikā izmantojiet ESD aizsardzību un ievērojiet ražotāja servisa rokasgrāmatas izjaukšanai un salikšanai. Ja neesat pārliecināts par saderību, konsultējieties ar ierīcei specifisko remonta dokumentāciju vai apmācītu tehniķi.
