LevelOne 1.25 Gbps daudzmodu SFP raiduztvērējs, 500 m, 850 nm

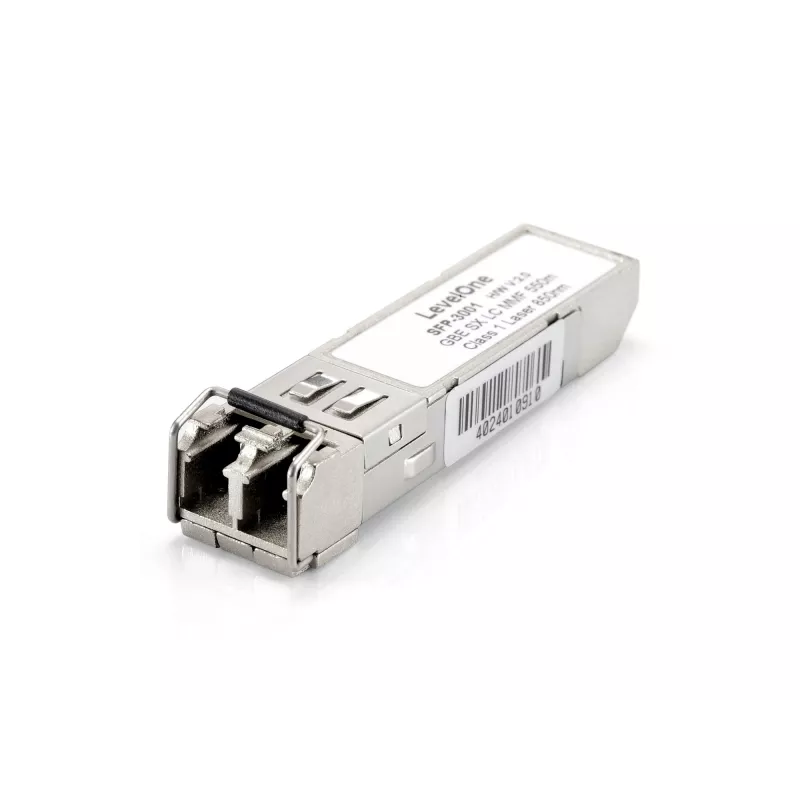

LevelOne SFP-3001 ir daudzmodu SFP raiduztvērējs Gigabit Ethernet un optisko kanālu lietojumiem. Tas atbalsta divvirzienu datu pārraides ātrumu līdz 1,25 Gbps pa vienu duplekso optisko šķiedru, un ir saderīgs ar 50/62,5 µm daudzmodu šķiedrām līdz 500–550 metru attālumam. Modulis izmanto 850 nm VCSEL gaismas avotu, tam nepieciešams viens +3,3 V barošanas avots, un tas atbilst attiecīgajiem nozares standartiem, tostarp IEEE 802.3z, MSA un EN 60825-1 lāzera drošībai.

Priekšrocības

SFP-3001 piedāvā kompaktu SFP formas faktora saderību vienkāršai karstās iespraušanas uzstādīšanai, zemu enerģijas patēriņu no viena +3,3 V barošanas avota un atbilstību Multi-Source Agreement (MSA) plašai savietojamībai. Ar 850 nm VCSEL un duplekso LC savienotāju tas nodrošina uzticamu daudzmodu optiskās šķiedras savienojamību un atbilst RoHS prasībām un 1. klases lāzera drošības standartiem.

Piemērots

• Gigabit Ethernet augšupposmu savienojumiem un komutatoriem
• Īsa attāluma optisko kanālu savienojumiem datu centros
• Tīkla iekārtām, kurām nepieciešami SFP karstās iespraušanas raiduztvērēji

Galvenās specifikācijas

• Ražotājs: LEVELONE; Modelis: SFP-3001
• Saskarnes veids: SFP; Savienotājs: Dupleksais LC
• Viļņa garums: 850 nm VCSEL
• Maksimālais datu pārraides ātrums: 1,25 Gbps (1250 Mbit/s)
• Maksimālais pārraides attālums (daudzmodu 50/62,5 µm): līdz 500–550 m
• Barošanas avots: Viens +3,3 V
• Standarti: IEEE 802.3z, atbilst MSA, EN 60825-1 (1. klases LĀZERS), RoHS
• Izmēri: 57 mm × 12 mm × 13,7 mm; Svars: 0,02 kg

Lietošana

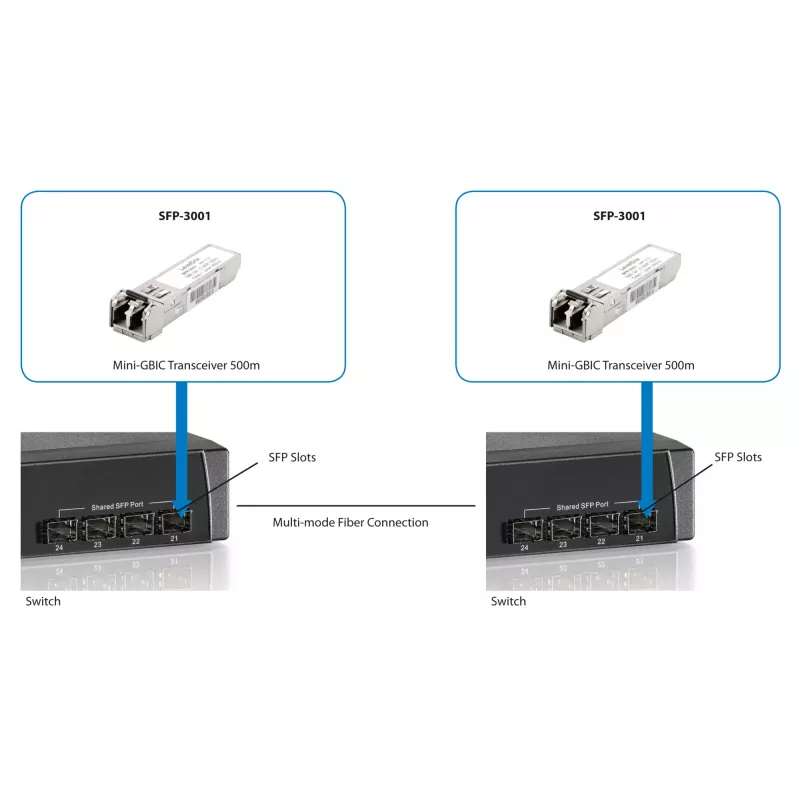

Ievietojiet SFP-3001 moduli saderīgā SFP slotā komutatorā, maršrutētājā vai raiduztvērēja pieslēgvietā, līdz tas nofiksējas; pievienojiet dupleksās daudzmodu LC optiskās šķiedras kabeļus (50/62,5 µm) pie moduļa pieslēgvietām, nodrošinot pareizu TX/RX orientāciju. Barošanu +3,3 V nodrošina caur saimniekierīci; papildu konfigurācijas programmatūra nav nepieciešama. Pārbaudiet savienojuma statusu saimniekierīces gaismas diodēs vai pārvaldības saskarnē, un testējiet savienojuma ātrumu un savienojamību pēc uzstādīšanas.

Ieteikumi

Izmantojiet šo raiduztvērēju ar saderīgu daudzmodu šķiedru (50/62,5 µm) un LC savienotājiem, turiet putekļu vāciņus pievienotus, kad tie nav pievienoti, ievērojiet EN 60825-1 lāzera drošības norādījumus un pārliecinieties, ka saimniekierīce atbalsta SFP MSA moduļus un nepieciešamo savienojuma ātrumu.
