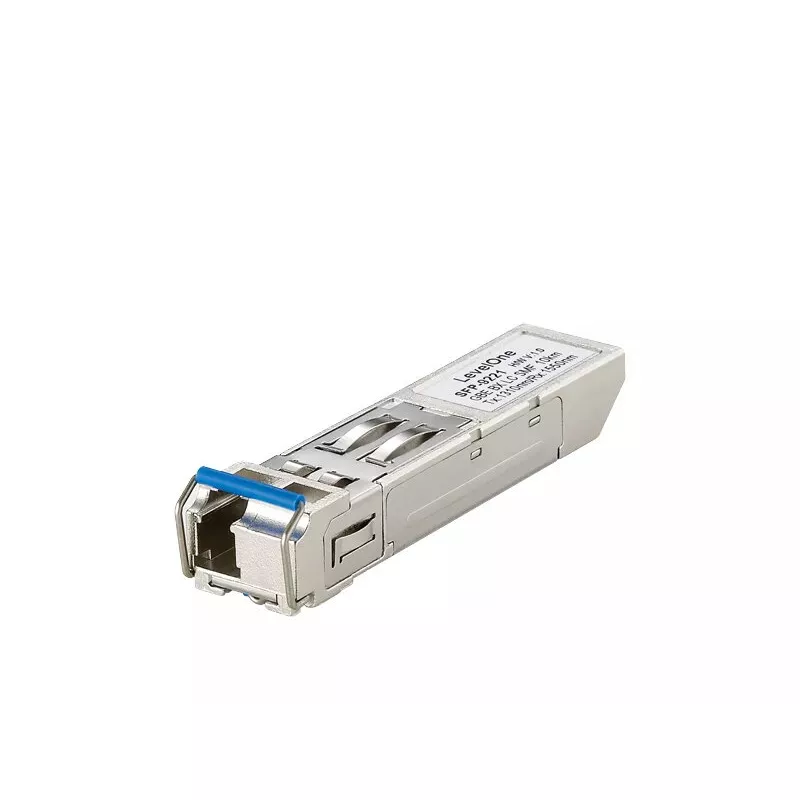

LevelOne 1.25Gbps vienmoda BIDI SFP raiduztvērējs, 10km, TX 1310nm / RX 1550nm

LevelOne SFP-9221 ir vienmoda divvirzienu (BIDI) SFP raiduztvērējs, kas paredzēts optisko šķiedru tīkliem. Tas atbalsta datu pārraides ātrumu līdz 1,25 Gbps pa vienu šķiedras dzīslu attālumiem līdz 10 km, raidot ar 1310 nm un uztverot ar 1550 nm. Modulis ir saderīgs ar SFP vairāku avotu vienošanos (MSA), izmanto vienu LC savienotāju, prasa +3,3 V barošanas avotu un atbilst EN 60825-1 lāzerdrošības standartiem. Tas ir piemērots Gigabit Ethernet un Fibre Channel lietojumiem un atbilst CE/FCC prasībām.

Priekšrocības

SFP-9221 nodrošina izmaksu ziņā efektīvu divvirzienu pārraidi pa vienu šķiedras dzīslu, samazinot šķiedru infrastruktūras vajadzības. Tas atbalsta vairākus datu pārraides ātrumus no 125 Mb/s līdz 1,25 Gb/s ar NRZ kodējumu, piedāvā standarta SFP formas faktoru karstai pieslēgšanai, un tas atbilst RoHS un ir bezsvina. Tā LC savienotājs un MSA saderība nodrošina plašu savietojamību ar tīkla iekārtām, kas pieņem SFP moduļus.

Piemērots

• Gigabit Ethernet savienojumiem līdz 1,25 Gbps
• Fibre Channel savienojumiem (saderīgs ar 1,06 Gbps specifikācijām)
• Tālsavienojuma vienmodas savienojumiem līdz 10 km, izmantojot vienu šķiedras dzīslu
• Vidēm, kur nepieciešami karsti pieslēdzami SFP raiduztvērēja moduļi

Galvenās specifikācijas

• Saskarnes veids: SFP (saderīgs ar MSA)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbps)
• Viļņu garumi: TX 1310 nm, RX 1550 nm
• Sasniedzamība: līdz 10 km pa vienmodas šķiedru
• Savienotājs: LC (viens)
• Barošana: +3,3 V; maks. strāva 0,3 A
• Standarti: IEEE 802.3z (Gigabit Ethernet), EN 60825-1 (1. klases lāzers)
• Atbilst RoHS, bezsvina
• Svars: 0,02 kg

Kā lietot

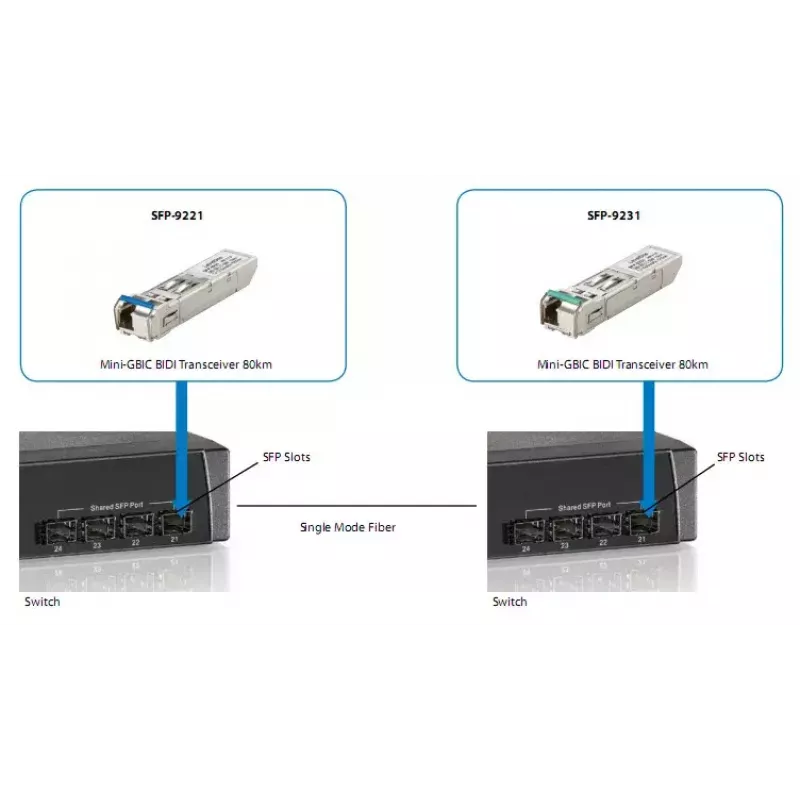

Ievietojiet SFP-9221 saderīga slēdža, maršrutētāja vai raiduztvērēja korpusa SFP slotā, kamēr ierīce ir ieslēgta saskaņā ar resursa iekārtas rokasgrāmatu. Pievienojiet modulim vienmodas LC savienojuma kabeli. Lai darbotos divvirzienu režīmā pa vienu šķiedras dzīslu, savienojiet pārī šo TX‑1310/RX‑1550 moduli ar papildinošu SFP moduli, kas raida 1550 nm un uztver 1310 nm. Pārbaudiet savienojuma statusu un datu pārraides ātruma vienošanos resursa ierīcē un ievērojiet ražotāja norādījumus par karsto pieslēgšanu.

Ieteikumi

Izmantojiet SFP-9221 saskaņotos BIDI pāros (viens TX 1310 / RX 1550 un viens TX 1550 / RX 1310) vienas šķiedras savienojumiem; pārliecinieties par saderību ar jūsu slēdža/piegādātāja programmaparatūru un ievērojiet ESD un lāzerdrošības piesardzības pasākumus, uzstādot vai apkalpojot moduli.
