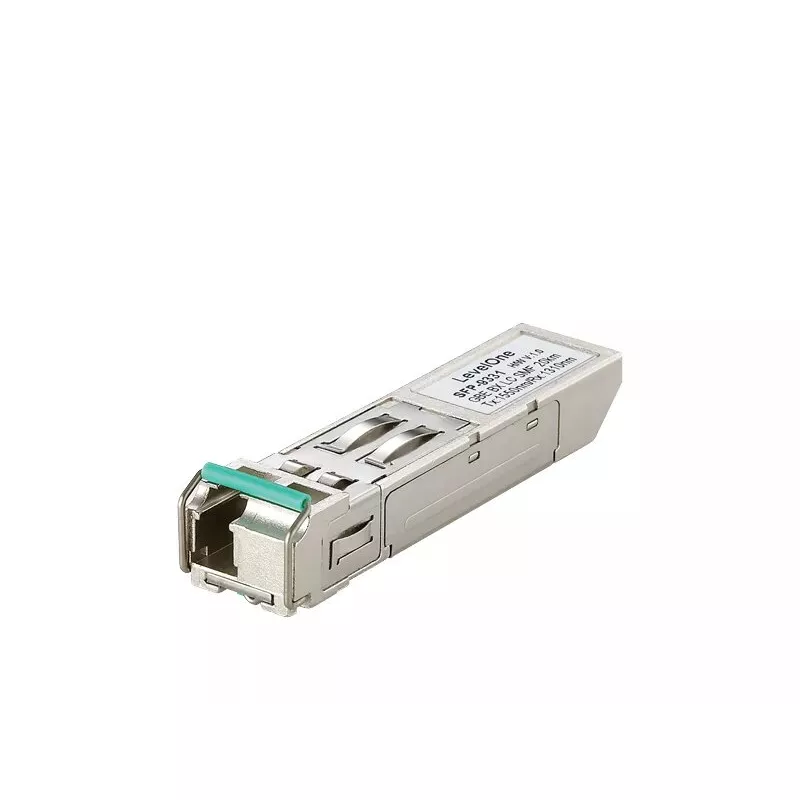

LevelOne 1.25Gbps vienmoda BIDI SFP raiduztvērējs, 20km, TX 1550nm / RX 1310nm

LevelOne SFP-9331 ir vienmoda BiDi SFP raiduztvērējs, kas atbalsta līdz 1.25 Gbps divvirzienu datu pārraidi pa vienu optisko šķiedru līdz 20 km attālumā. Tas raida pie 1550 nm un uztver pie 1310 nm, nodrošinot divvirzienu saziņu, ja to savieno pārī ar papildinošu raiduztvērēju. Modulis ir kompakts, darbojas no viena +3.3 V barošanas avota un atbilst piemērojamajiem drošības un saskarnes standartiem, piemēram, EN 60825-1, IEEE 802.3z un attiecīgajām Fiber Channel specifikācijām.

Priekšrocības

SFP-9331 nodrošina izmaksu ziņā izdevīgu optiskās šķiedras savienojamību ar vairāku ātrumu atbalstu (125 Mb līdz 1.25 Gb), simpleksu LC savienotāju vienas šķiedras posmiem un atbilstību MSA karstās nomaiņas SFP saskarnēm. Tas atbilst RoHS prasībām un ir projektēts 1. klases lāzera drošībai, neprasot papildu konfigurāciju vai instalācijas programmatūru.

Piemērots

• Punkts-punkts vienmoda šķiedras posmiem līdz 20 km
• Tīkla aprīkojumam, kam nepieciešami SFP karstās pieslēgšanas raiduztvērēji
• Gigabit Ethernet un Fibre Channel augšupsaitēm un savienojumiem

Galvenās specifikācijas

• Saskarnes veids: SFP (simpleksais LC)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1.25 Gbps), vairāku ātrumu 125 Mb līdz 1.25 Gb
• Raidīšanas viļņa garums (TX): 1550 nm
• Uztveršanas viļņa garums (RX): 1310 nm
• Diapazons: līdz 20 km pa vienmoda šķiedru
• Barošana: viens +3.3 V
• Izmēri: 57 mm × 12 mm × 13.7 mm
• Svars: 0.022 kg
• Standarti: IEEE 802.3z, Fiber Channel, MSA, EN 60825-1

Kā lietot

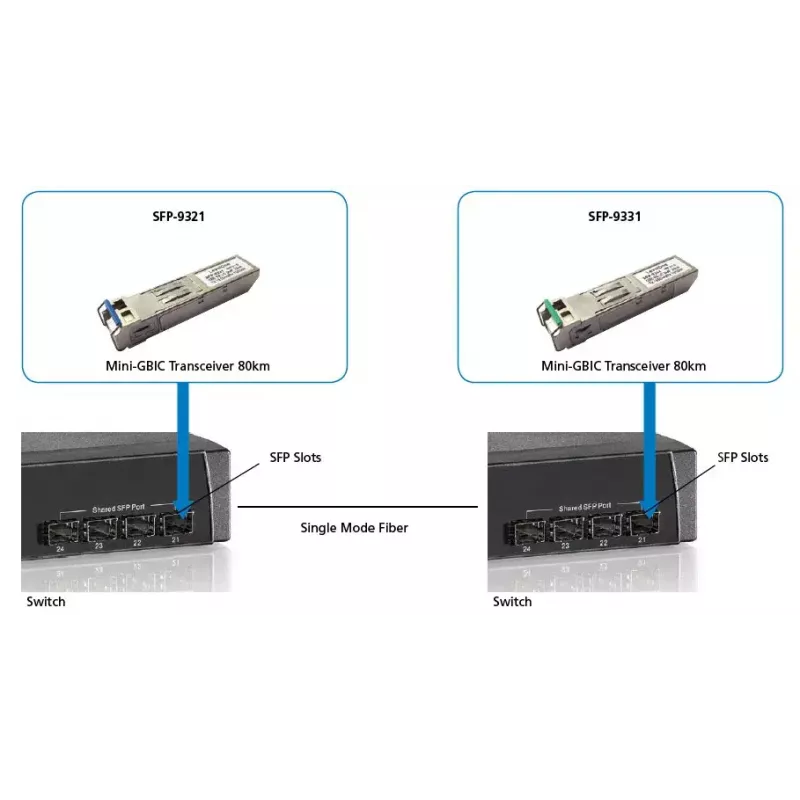

Instalējiet SFP-9331 saderīgā SFP portā slēdžos, maršrutētājos vai multivides pārveidotājos, kamēr resursdators ir izslēgts vai ir iespējota karstā nomaiņa. Divvirzienu vienas šķiedras darbībai savienojiet šo raiduztvērēju pārī ar papildinošo moduli (piem., SFP-9321), kas izmanto pretējos TX/RX viļņu garumus. Pievienojiet simplekso LC šķiedras ielāpu kabeli, pārbaudiet posma statusu resursdatorā un pārliecinieties, ka resursdators nodrošina +3.3 V barošanu SFP slotam.

Ieteikumi

Izmantojiet sertificētu vienmoda šķiedru un LC simpleksos ielāpu vadus, apstipriniet saderību ar resursdatora ražotāja SFP atbalsta sarakstu un izvairieties no šķiedras locīšanas, pārsniedzot ieteiktos rādiusus. Ilgtermiņa uzticamībai darbojieties norādītajās temperatūras un jaudas robežās un ievērojiet ESD apstrādes procedūras, ievietojot vai izņemot moduli.
