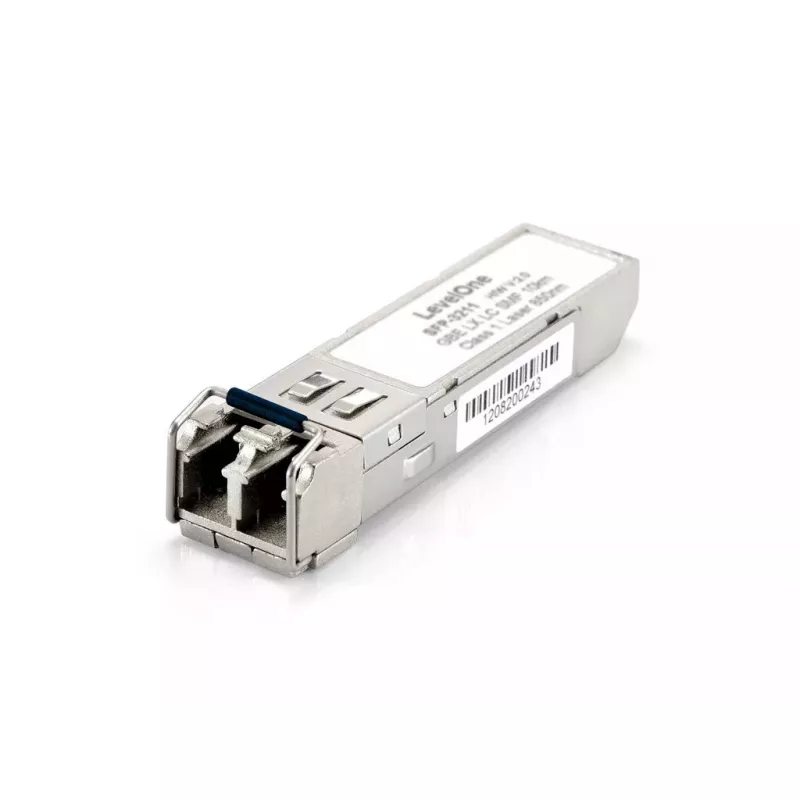

LevelOne 1.25Gbps vienmoda SFP uztvērējs, 20km, 1310nm

LevelOne SFP-3211 ir vienmoda SFP uztvērējs, kas paredzēts Gigabit Ethernet un vienmodas šķiedras savienojumiem. Tas atbalsta līdz 1.25 Gbps divvirzienu datu pārraidi pa duplekso LC savienotu vienu 9 µm šķiedru un izmanto 1310 nm FP lāzera diodi. Modulis atbilst IEEE 802.3z un MSA specifikācijām, un tam nepieciešams viens +3.3 V barošanas avots.

Priekšrocības

Uztvērējs nodrošina kompaktu, MSA saderīgu SFP formas faktoru ar maiņstrāvas/līdzstrāvas diferenciālo elektrisko saskarni un RoHS bezsvina konstrukciju. Tas piedāvā plug-and-play darbību bez papildu konfigurācijas programmatūras un ir izstrādāts acu drošībai, lai atbilstu LASER 1. klasei (EN60825-1). Ierīce apvieno standarta Gigabit Ethernet saderību ar vienkāršām barošanas prasībām.

Piemērots

• Gigabit Ethernet vienmodas šķiedras savienojumiem
• Fiber Channel lietojumiem, kas saderīgi ar norādītajiem datu pārraides ātrumiem
• Tīkla iekārtām, kurām nepieciešami SFP sloti (slēdži, maršrutētāji, multivides pārveidotāji)

Galvenās specifikācijas

• Modelis: LevelOne SFP-3211
• Datu pārraides ātrums: 1.25 Gbps (NRZ)
• Viļņa garums: 1310 nm (FP lāzera diode)
• Savienotājs: Dupleksais LC
• Šķiedras tips: Vienmoda (9 µm)
• Barošanas avots: +3.3 V
• Formas faktors: SFP, MSA saderīgs

Kā lietot

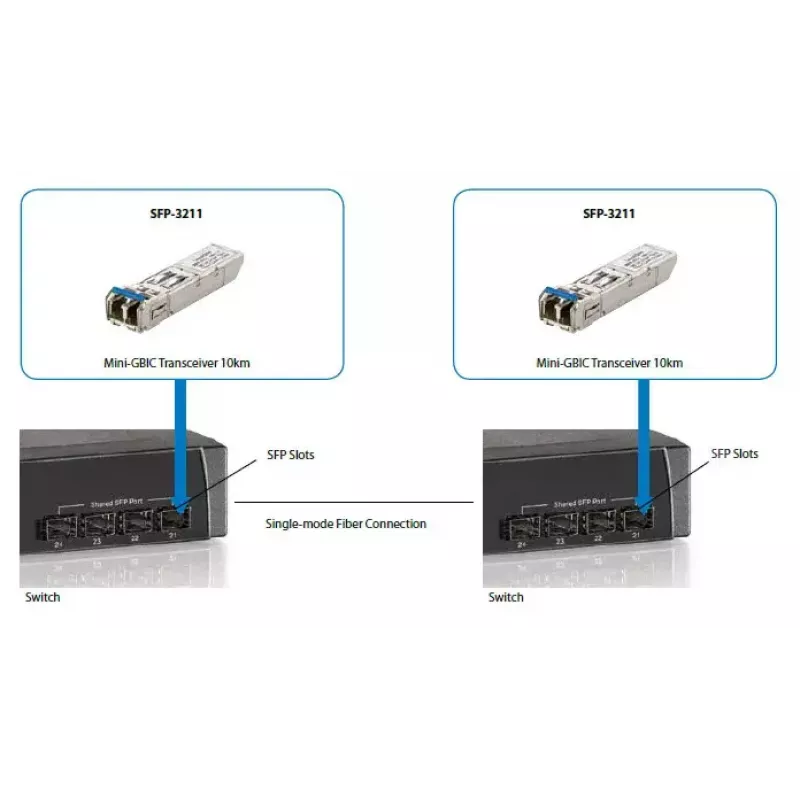

Ievietojiet SFP-3211 moduli saderīgā SFP slotā savā tīkla ierīcē, līdz tas nofiksējas vietā. Pievienojiet modulim vienmodas duplekso LC šķiedras kabeli (9 µm), nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Barojiet resursdatora ierīci ar standarta +3.3 V barošanu, ko jau nodrošina SFP slots; papildu konfigurācijas programmatūra nav nepieciešama. Pārbaudiet savienojumu un datu pārraidi, izmantojot resursdatora ierīces statusa indikatorus vai tīkla pārvaldības rīkus.

Ieteikumi

Uzstādiet un izņemiet moduli, kad resursdatora ierīce ir izslēgta, ja ierīces dokumentācijā ieteikta aizsardzība pret karsto nomaiņu; turiet šķiedras savienotājus tīrus un aizklātus, kad tos neizmanto, lai saglabātu savienojuma kvalitāti un acu drošības atbilstību.
