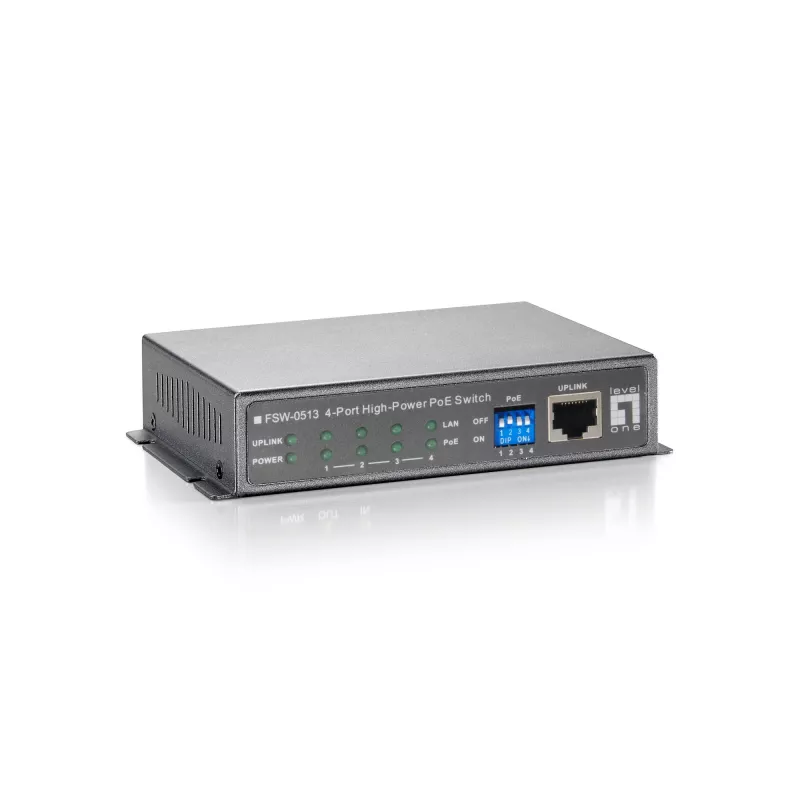

LevelOne 5 portu ātrais Ethernet PoE slēdzis, 4 PoE izejas, 120W, komplektā strāvas adapteris

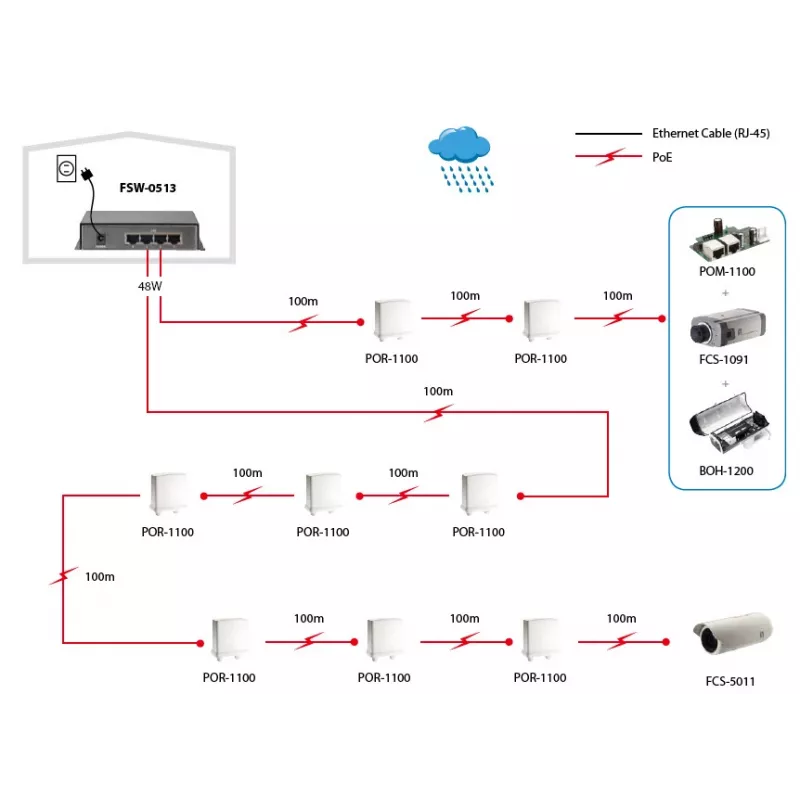

FSW-0513(Z) ir kompakts 10/100 Mb/s ātrais Ethernet slēdzis ar 4 lieljaudas barošanas caur Ethernet (PoE) portiem un vienu augšupsaites portu. Ar kopējo PoE jaudas budžetu 120 W un līdz 52 W katra porta izejai, slēdzis ir paredzēts lieljaudas ierīču, piemēram, āra drošības kupolkameru un bezvadu piekļuves punktu, barošanai. Tā mazie izmēri padara to piemērotu galda lietošanai vai vairāku vienību uzstādīšanai 19” šasijā (POC-6000) statiska montāžas PoE izvietojumiem.

Priekšrocības

Slēdzis nodrošina lieljaudas PoE, lai paplašinātu barojamo ierīču sasniedzamību un vienkāršotu uzstādīšanu, piegādājot datus un strāvu pa vienu kabeli. Katru PoE portu var ieslēgt vai izslēgt, izmantojot četrus dip pārslēdzējus manuālai vadībai. Iebūvētās aizsardzības ietver pārsprieguma aizsardzību (OVP), pārstrāvas aizsardzību (OCP), īssavienojuma aizsardzību un pārsprieguma aizsardzību, lai aizsargātu pievienoto aprīkojumu. Nestandarta PoE ierīču automātiska noteikšana un atbilstība IEEE 802.3af standartam uzlabo saderību un uzticamību.

Galvenās specifikācijas

• Porti: 4 x 10/100BASE-TX PoE porti + 1 augšupsaites ports
• Datu pārraides ātrums: 10/100 Mb/s, pilnā/pusdupleksā režīmā
• PoE standarts: atbilst IEEE 802.3af
• Kopējais PoE jaudas budžets: 120 W
• Maksimālā PoE jauda katram portam: līdz 52 W

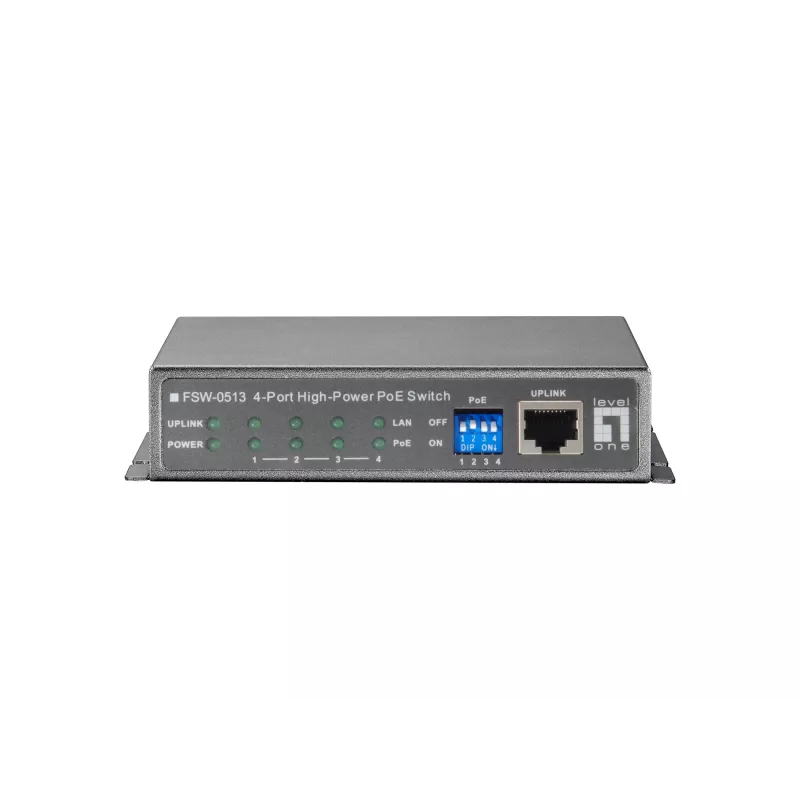

• PoE vadība: katram portam ieslēgt/izslēgt, izmantojot dip pārslēdzējus (4 pārslēdzēji)
• Automātiskās funkcijas: automātiskā sarunu saskaņošana, automātiska MDI/MDIX, nestandarta PoE ierīču automātiska noteikšana
• Plūsmas vadība: IEEE 802.3x plūsmas vadība
• Aizsardzības: OVP, OCP, īssavienojuma aizsardzība, pārsprieguma aizsardzība

Lietošanas instrukcija

Novietojiet FSW-0513(Z) uz galda vai uzstādiet vairākas vienības POC-6000 19” šasijā statiska montāžas instalācijām. Pievienojiet augšupsaites portu savam tīkla slēdzim vai maršrutētājam un pievienojiet barojamās ierīces (kameras, piekļuves punktus) PoE portiem, izmantojot standarta Ethernet kabeļus. Izmantojiet četrus dip pārslēdzējus, lai atbilstoši ieslēgtu vai izslēgtu PoE katrā attiecīgajā portā. Pārliecinieties, ka pievienoto ierīču kopējais strāvas patēriņš nepārsniedz 120 W kopējo PoE budžetu, un ievērojiet katra porta robežu līdz 52 W.

Ieteikumi

Lai nodrošinātu uzticamu darbību, pirms uzstādīšanas aprēķiniet pievienoto ierīču kopējās jaudas prasības un sadaliet lieljaudas ierīces pa dažādiem portiem, lai izvairītos no 120 W budžeta pārsniegšanas. Izmantojiet kvalitatīvus āra apstākļiem piemērotus Ethernet kabeļus ārējām ierīcēm un nodrošiniet ventilāciju ap ierīci, lai novērstu pārkaršanu.
