LevelOne RJ45–SFP Gigabit industriālais multivides pārveidotājs, no -40°C līdz 75°C

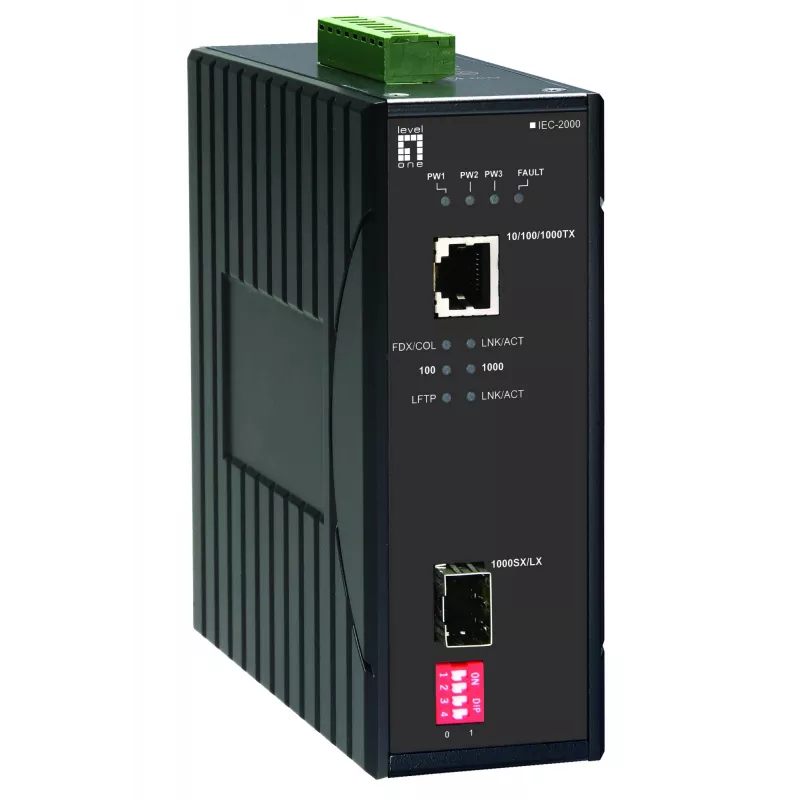

LevelOne IEC-2000 Gigabit industriālais multivides pārveidotājs pārveido vara RJ45 Ethernet savienojumu par SFP optiskās šķiedras interfeisu izturīgā IP30 alumīnija korpusā, kas paredzēts montāžai uz DIN sliedes. Tas atbalsta 10/100/1000 Mbps Ethernet RJ45 pusē un 1000Base-SX/LX caur SFP slotu, darbojas plašā industriālā temperatūras diapazonā (no -40°C līdz 75°C), un tam ir redzami LED indikatori savienojumam, aktivitātei, barošanai un statusam. Izstrādāts transportam un citām skarbām vidēm, iekārta ietver saites kļūdu caurlaidi (Link Fault Pass Through) un konfigurējamu releju kļūdu noteikšanai, lai paziņotu attālinātām sistēmām par barošanas vai porta savienojuma kļūmēm.

Priekšrocības

IEC-2000 piedāvā industriāla līmeņa uzticamību ar alumīnija korpusu efektīvai siltuma izkliedēšanai un IP30 aizsardzības novērtējumu. Tas atbalsta karstās nomaiņas SFP moduļus, lai izvēlētos atbilstošo optiskās šķiedras raiduztvērēju, un nodrošina pilnu vadu ātruma pārsūtīšanu ar Gigabit ātrumu. Iebūvētās funkcijas, piemēram, saites kļūdu caurlaide (Link Fault Pass Through), DIP slēdža konfigurācija trauksmes un saites iestatījumiem, kā arī releja izeja strāvas/porta kļūmei padara attālināto uzraudzību un integrāciju esošajās vadības sistēmās vienkāršu. Ierīce ir pārbaudīta ilgstošai funkcionālai darbībai ekstremālās temperatūrās un atbilst NEMA TS1/TS2 un IEC61000-6-2 noturības standartiem, kas attiecas uz transporta un industriālajām instalācijām.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Tīkla savienojumu pagarināšana starp varu un optisko šķiedru industriālos tīklos
• Satiksmes vadības un transporta sistēmas, kurām nepieciešama NEMA TS1/TS2 atbilstība
• Novērošanas un drošības kameru plūsmas caur optisko šķiedru
• Kritiskā infrastruktūra un komunālie pakalpojumi skarbās āra vai industriālās vidēs

Galvenās specifikācijas

• Modelis: LevelOne IEC-2000
• Saskarnes: 1 × RJ45 (10/100/1000 Mbps), 1 × SFP slots (1000Base-SX/LX caur moduli)
• Maksimālais datu pārraides ātrums: 1000 Mbit/s
• Darba temperatūra: no -40°C līdz 75°C (testēta funkcionalitāte no -40°C līdz 85°C)
• Barošanas ieeja: 12–48 V (DC), maksimālais enerģijas patēriņš 7,68 W
• Korpuss: IP30 alumīnija korpuss, montējams uz DIN sliedes
• Indikatori: LED aktivitātei, savienojumam, barošanai un statusam
• Papildu funkcijas: saites kļūdu caurlaide (Link Fault Pass Through), releja trauksme barošanas/porta savienojuma kļūmei, DIP slēdža konfigurācija, auto-MDI/MDIX, auto-saskaņošana
• MTBF: 665 760 stundas

Kā lietot

Uzstādiet IEC-2000 uz standarta DIN sliedes un pievienojiet līdzstrāvas barošanas avotu norādītajā 12–48 V diapazonā. Ievietojiet saderīgu SFP raiduztvērēju SFP slotā, ja nepieciešama optiskās šķiedras savienojamība, un pievienojiet vara Ethernet ierīci RJ45 portam. Izmantojiet priekšējā paneļa LED indikatorus, lai pārbaudītu barošanas un savienojuma statusu. Konfigurējiet saites kļūdu caurlaidi (Link Fault Pass Through), ātrumu/dupleksu un trauksmes darbību, izmantojot DIP slēdžus. Ja nepieciešama trauksmes izeja, pievienojiet releja kontaktus uzraudzības vai vadības iekārtai, lai saņemtu brīdinājumus par strāvas zudumu vai savienojuma pārtraukumu.

Ieteikumi

Uzstādiet pārveidotāju ventilējamos korpusos un izvairieties no tiešas ūdens iedarbības; izvēlieties SFP moduļus, kas atbilst jūsu optiskās šķiedras tipam un attāluma prasībām. Regulāri pārbaudiet LED indikatorus un releja elektroinstalāciju apkopes pārbaužu laikā, lai nodrošinātu uzticamu attālināto trauksmes ziņošanu.
