Lindy 70m Cat.6 HDMI 4K60, IR un RS-232 HDBaseT UK sienas plāksnes pagarinātājs, raidītājs

Lindija Cat.6 HDBaseT HDMI 4K60 sienas plāksnes raidītājs ir viena daļa no augstas veiktspējas, uzticama risinājuma HDMI signālu pagarināšanai lielos attālumos, izmantojot Cat.6 tīkla kabeli.

Apvienojot šo raidītāja bloku ar saderīgu HDBaseT uztvērēju, piemēram, Lindy Nr. 38214 un 38342, šis risinājums nodrošina uzticamu pārraidi līdz 70 m attālumam.

Izmantojot augstas kvalitātes Cat.6 vai augstākas kategorijas U/UTP vai F/UTP kabeli, iespējamas šādas attāluma un izšķirtspējas kombinācijas:

70 m: 1920x1080@60Hz 4:4:4 8bit
40 m: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit

Atbalstot izšķirtspēju līdz 4K Ultra HD, video var skatīt satriecošā skaidrībā, savukārt papildu HDR (augsta dinamiskā diapazona) atbalsts ļauj saturu attēlot ar uzlabotu spilgtumu, lielāku melnās un baltās krāsas kontrastu un daudz plašāku krāsu gammu. Tas nodrošina uzticamu risinājumu uzkrītošu digitālo izkārtņu veidošanai mazumtirdzniecībā, ieskaujošiem displejiem pasākumos vai saistošiem iestatījumiem lielākās konferenču telpās vai lekciju zālēs.

PoC (barošana pa kabeli) funkcionalitāte ar ieslēgšanas/izslēgšanas slēdzi nodrošina papildu elastību. Tas ļauj barošanu piegādāt kopā ar datiem pa Cat.6 tīkla kabeli punkta-punkta savienojumā starp raidītāju un uztvērēju, kas nozīmē, ka instalācijas vienā pusē ir nepieciešams tikai viens barošanas avots.

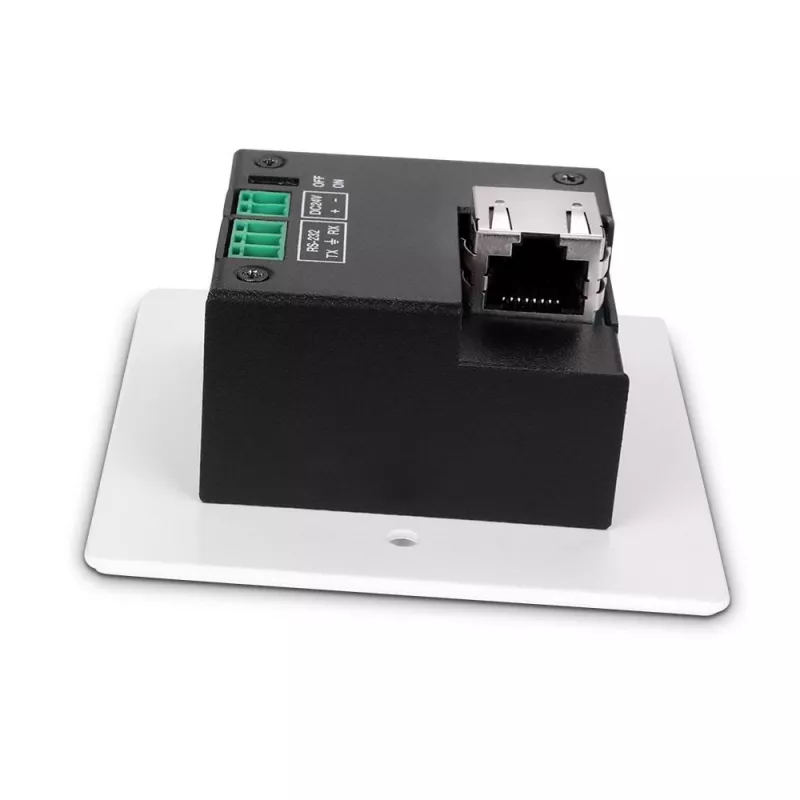

Abos iestatījuma galos ir divvirzienu IR pieslēgvietas, kas ļauj viegli vadīt avota aprīkojumu no displeja puses, savukārt displeju var vadīt arī no HDMI avota puses. Šī pagarināšanas sistēma nodrošina pilnīgu un vienkāršu lietotāja vadību, piedāvājot arī RS-232 pieslēgvietu caur spaiļu bloku sienas plāksnes aizmugurē.

HDBaseT ir globāli atzīts standarts augstas kvalitātes AV satura un citu tehnoloģiju, tostarp barošanas un vadības, izplatīšanai lielākos attālumos, izmantojot lētu Cat.6 vai augstākas kategorijas kabeli.

HDBaseT un HDBaseT Alliance logotips ir HDBaseT Alliance preču zīmes.

Lūdzu, ņemiet vērā: norādītie garumi un izšķirtspējas ir iespējamas ar tiešu savienojumu starp raidītāju un uztvērēju, izmantojot labas kvalitātes Cat.6 vai augstākas kategorijas kabeli. Izmantojot citu kabeļa tipu, ieviešot savienotājus vai ielāpu paneļus, iespējamie attālumi var samazināties.

Lindy 70m Cat.6 HDMI 4K60, IR un RS-232 HDBaseT UK sienas plāksnes pagarinātājs, raidītājs. Tips: AV raidītājs, Maksimālā izšķirtspēja: 3840 x 2160 pikseļi, Atbalstītie kabeļu tipi: Cat6. Savienojamības tehnoloģija: Vadu. Barošanas avota tips: Līdzstrāva, Darba spriegums (raidītājs): 24 V, Izejas strāva: 1 A. Platums: 86 mm, Dziļums: 38 mm, Augstums: 86 mm. Daudzums iepakojumā: 1 gab., Iepakojuma platums: 152 mm, Iepakojuma dziļums: 95 mm

Kā lietot

Uzstādiet raidītāju standarta sienas plāksnes izgriezumā un pievienojiet HDMI avotu pie HDMI ieejas. Izvelciet vienu augstas kvalitātes Cat.6 (vai augstākas kategorijas) U/UTP vai F/UTP kabeļa garumu līdz saderīgam HDBaseT uztvērējam un pievienojiet to uztvērēja galā. Izmantojiet PoC ieslēgšanas/izslēgšanas slēdzi, ja vēlaties barot uztvērēju no raidītāja puses; pretējā gadījumā nodrošiniet 24 V barošanas avotu nepieciešamajai ierīcei. Pievienojiet IR raidītājus/uztvērējus un RS-232 vadu, ja nepieciešama tālvadības funkcionalitāte. Pārbaudiet kabeļa galus un izvairieties no papildu savienotājiem vai ielāpu paneļiem, ja nepieciešams maksimālais attālums.

Ieteikumi

Izmantojiet labas kvalitātes Cat.6 vai augstākas kategorijas U/UTP vai F/UTP kabeli un tiešu punkta-punkta savienojumu starp raidītāju un uztvērēju, lai sasniegtu norādītās attāluma/izšķirtspējas kombinācijas. Zemākas kategorijas kabeļa, savienotāju vai ielāpu paneļu ieviešana var samazināt maksimālos sasniedzamos attālumus un signāla kvalitāti.
