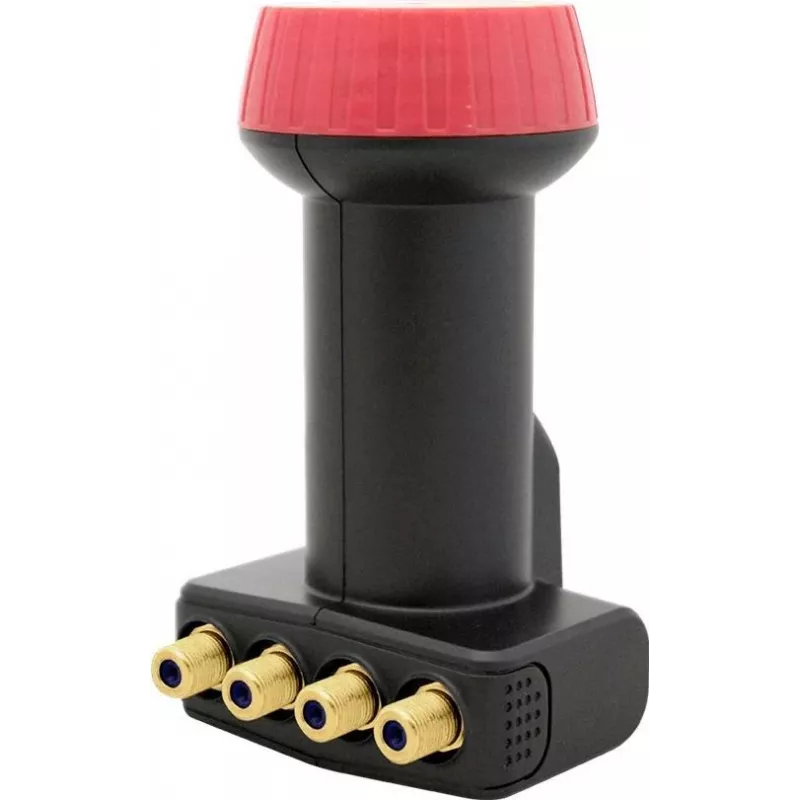

LNB Megasat Quattro Diavolo Low Noise Block 10.7-12.75 GHz

Megasat Quattro Diavolo zemas trokšņu līmeņa bloks 10.7–12.75 GHz ir četru izeju LNB, kas paredzēts fiksētām satelītu uztveršanas sistēmām. Tas pārveido ienākošos satelītu signālus 10.7–12.75 GHz joslā zemākās frekvencēs, kas piemērotas sadalei uz vairāku pieslēgvietu slēdžiem un uztvērējiem. Ierīcei ir kompakts padeves rupors ar 4 cm diametru, izturīgs korpuss melnā un sarkanā krāsā, kā arī viens F tipa RF savienotājs katrai izejai, lai nodrošinātu stabilu elektrisko savienojumu un vienkāršu uzstādīšanu standarta satelītantenu kronšteinos.

Priekšrocības

LNB nodrošina zema trokšņa signāla pārveidi visā Ku joslas uztveršanas diapazonā (10.7–12.75 GHz) vienmērīgai uztveršanas kvalitātei. Tā quattro konfigurācija nodrošina atsevišķas izejas vertikāli zemajai, vertikāli augstajai, horizontāli zemajai un horizontāli augstajai polarizācijai, kas vienkāršo savienojumu ar vairāku pieslēgvietu slēdžiem vairāku mājokļu vai vairāku uztvērēju instalācijās. Kompaktie izmēri (99 mm platums, 54 mm dziļums) un 4 cm padeves rupora diametrs padara to saderīgu ar lielāko daļu standarta reflektora fokusu, savukārt F tipa savienotājs atbalsta uzticamu un plaši izmantotu kabeļu instalāciju un piederumus.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet Megasat Quattro Diavolo LNB pareizi izlīdzinātas satelītantenas fokusā, izmantojot antenas ražotāja kronšteinu, un mehāniski nostipriniet ierīci, lai novērstu kustību. Pievienojiet katru no četrām F tipa izejām attiecīgajām vairāku pieslēgvietu slēdža ieejām vai sadales kabeļiem, kas marķēti kā vertikāli zemais, vertikāli augstais, horizontāli zemais un horizontāli augstais joslās. Pārliecinieties, ka koaksiālie kabeļi un savienotāji ir labā stāvoklī, un pievelciet savienotājus atbilstoši ieteicamajām specifikācijām, lai uzturētu signāla integritāti. Pēc fiziskās uzstādīšanas pārbaudiet antenas izlīdzinājumu un signāla kvalitāti ar satelītu mērinstrumentu vai uztvērēja diagnostiku un noregulējiet antenu maksimālai signāla stiprumam.

Ieteikumi

Izmantojiet mazzaudējumu, labi ekranētu koaksiālo kabeli un pareizi nostiprinātus vai presētus F tipa savienotājus, lai samazinātu vājinājumu un iespējamos traucējumus. Uzstādot atklātās vietās, veiciet kabeļu savienojumu hidroizolāciju un ievērojiet vietējos zemējuma un zibens aizsardzības standartus, lai aizsargātu aprīkojumu un ilgtermiņā saglabātu signāla uzticamību.
