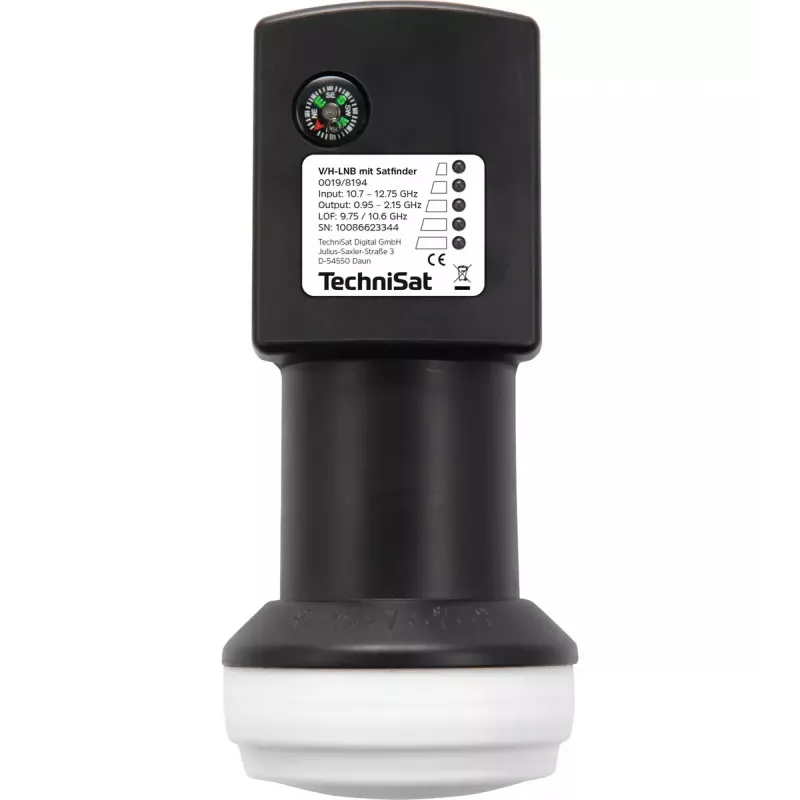

Low Noise Block downconverter TechniSat 0019/8194 RF savienotājs F Enerģijas patēriņš 150 mA

TechniSat Low Noise Block downconverter 0019/8194 ir kompakts LNB, kas paredzēts satelīta signālu uztveršanai. Tam ir F tipa RF savienotājs un enerģijas patēriņš 150 mA. Ierīcei ir 4 cm padeves taures diametrs un fiziskie izmēri: 120 mm (platums) un 57 mm (dziļums). Melnā krāsā, svars aptuveni 0,102 kg, šis LNB ir paredzēts uzstādīšanai uz standarta paraboliskajām satelīta antenām, lai pārveidotu uztvertos mikroviļņu signālus zemākas frekvences signālos, kas piemēroti uztvērējiem.

Priekšrocības

Šis LNB nodrošina zema trokšņa veiktspēju mazā, vieglā korpusā, kas atvieglo montāžu un izlīdzināšanu uz vairuma satelīta antenu. F tipa RF savienotājs nodrošina saderību ar plaši izmantotiem koaksiālajiem kabeļiem un uztvērēju aprīkojumu. Zems enerģijas patēriņš 150 mA samazina kopējās sistēmas jaudas prasības, vienlaikus saglabājot stabilu signāla pārveidi. 4 cm padeves taures diametrs un kompaktie izmēri atbalsta efektīvu signāla uztveršanu, neradot ievērojamu vēja slodzi antenai.

Piemērots

• Mājas satelīta TV uztveršanai uz mazām līdz vidējām antenām
• Esošu vienas izejas LNB nomaiņai ar F tipa savienotāju
• Instalācijām, kur nepieciešami kompakti izmēri un mazs svars

Galvenās specifikācijas

• Savienotāja tips: F tipa RF savienotājs
• Enerģijas patēriņš: 150 mA
• Padeves taures diametrs: 4 cm
• Izmēri: 120 mm (platums) x 57 mm (dziļums)
• Krāsa: melna
• Svars: 0,102 kg

Kā lietot

Uzstādiet LNB uz antenas sviras, izmantojot atbilstošu skavu vai turētāju, lai padeves taure būtu vērsta pret antenas fokusa punktu. Pievienojiet koaksiālo kabeli ar F tipa savienotāju LNB RF izejai un novadiet kabeli līdz satelīta uztvērējam. Nodrošiniet strāvas padevi no uztvērēja vai ārēja barošanas avota, kā nepieciešams; ierīce patērē aptuveni 150 mA. Regulējiet antenas izlīdzinājumu un polarizāciju, uzraugot signāla kvalitāti uztvērējā, līdz tiek sasniegta optimāla uztveršana.

Ieteikumi

Izmantojiet laikapstākļiem izturīgus F tipa savienotājus un rūpīgi noblīvējiet kabeļu savienojumus, lai aizsargātu pret mitrumu. Nomainot esošo LNB, atzīmējiet padeves taures pozīciju un nostipriniet mehāniskos stiprinājumus, lai saglabātu antenas izlīdzinājumu. Stabilai darbībai pārliecinieties, ka uztvērēja aprīkojums var nodrošināt nepieciešamo strāvu, vai izmantojiet saderīgu strāvas ievadītāju.
