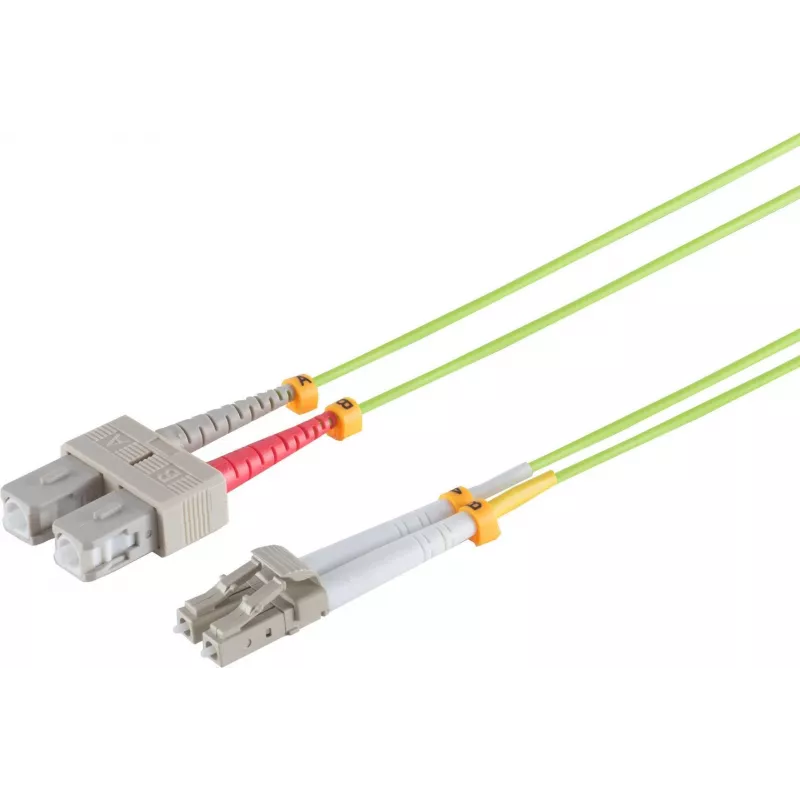

LWL-Duplex Patchkabel LC/SC 50/125µ OM5 S/CONN maximum connectivity 1.0m

ShiverPeaks LWL-Duplex Patchkabel LC/SC 50/125µ OM5 S/CONN maximum connectivity 1.0m ir dupleksais daudzmodu optiskās šķiedras komutācijas kabelis, kas paredzēts augsta blīvuma tīkla vidēm. Tas izmanto OM5 kategorijas daudzmodu šķiedru ar 50/125 µm serdes/apšuvuma diametru, lai nodrošinātu platjoslas daudzmodu pārraidi un darbību vairākos viļņu garumos. Kabelis vienā galā ir aprīkots ar LC savienotāju, bet otrā – ar SC savienotāju, piedāvājot savietojamību ar dažādām aktīvajām iekārtām un ielāpu paneļiem, vienlaikus nodrošinot kompaktu LC interfeisu vietu taupošām montāžām statīvos.

Priekšrocības

Šis komutācijas kabelis nodrošina daudzmodu platjoslas atbalstu uzlabotai viļņgarumu dalīšanas multipleksēšanai un lielāku kopējo joslas platumu salīdzinājumā ar parastajām OM3/OM4 šķiedrām. Dupleksā konfigurācija ļauj veidot pilndupleksus datu savienojumus un vienkāršu polaritātes pārvaldību. LC un SC savienotāju kombinācija nodrošina sadarbspēju ar izplatītākajiem raiduztvērējiem un infrastruktūru. Kabeļa konstrukcija ir izstrādāta, lai nodrošinātu nemainīgus ievades zudumus un atgriezeniskos zudumus, garantējot drošu signāla pārraidi datu centros un uzņēmumu tīklos.

Piemērots

• Tīkla statīviem un ielāpu paneļiem datu centros
• Savienojumiem starp daudzmodu raiduztvērējiem un komutatoriem
• Augsta blīvuma serveru skapju instalācijām, kur nepieciešama vietas ekonomija
• Īsa attāluma daudzmodu savienojumiem, izmantojot vairākus viļņu garumus

Galvenās specifikācijas

• Šķiedras tips: OM5 daudzmodu, platjoslas daudzmodu šķiedra
• Serdes/apšuvuma diametrs: 50/125 µm
• Konfigurācija: Duplekss (divu šķiedru)
• Savienotāju tipi: LC (viens gals) un SC (otrs gals)
• Kabeļa garums: 1,0 m
• Tipisks pielietojuma diapazons: īsa attāluma daudzmodu savienojumi datu centros un uzņēmumu tīklos

Kā lietot

Pievienojiet LC galu atbilstošajai LC pieslēgvietai raiduztvērējā vai ielāpu panelī, bet SC galu – SC pieslēgvietai uztverošajā ierīcē vai panelī. Pirms savienošanas pārliecinieties, ka savienotāju gala virsmas ir tīras, lai samazinātu ievades zudumus un atstarošanos. Izvietojiet kabeli, izvairoties no asiem līkumiem un mehāniskas slodzes; ievērojiet ražotāja norādīto minimālo liekuma rādiusu. Pārbaudiet savienojuma polaritāti un veiciet optisko zudumu testēšanu kā daļu no instalācijas validācijas.

Ieteikumi

Optimālai veiktspējai pirms katras pieslēgšanas pārbaudiet un notīriet savienotājus ar apstiprinātiem optikas tīrīšanas rīkiem. Izmantojiet šo OM5 duplekso ielāpu kabeli īsa attāluma, augsta joslas platuma daudzmodu savienojumiem un neizmantojiet to lietojumos, kur nepieciešama vienmoda šķiedra. Ievērojiet liekuma rādiusu un nostipriniet kabeli kabeļu pārvaldības sistēmās, lai novērstu mikroliekumus un pārmērīgu vājinājumu.
