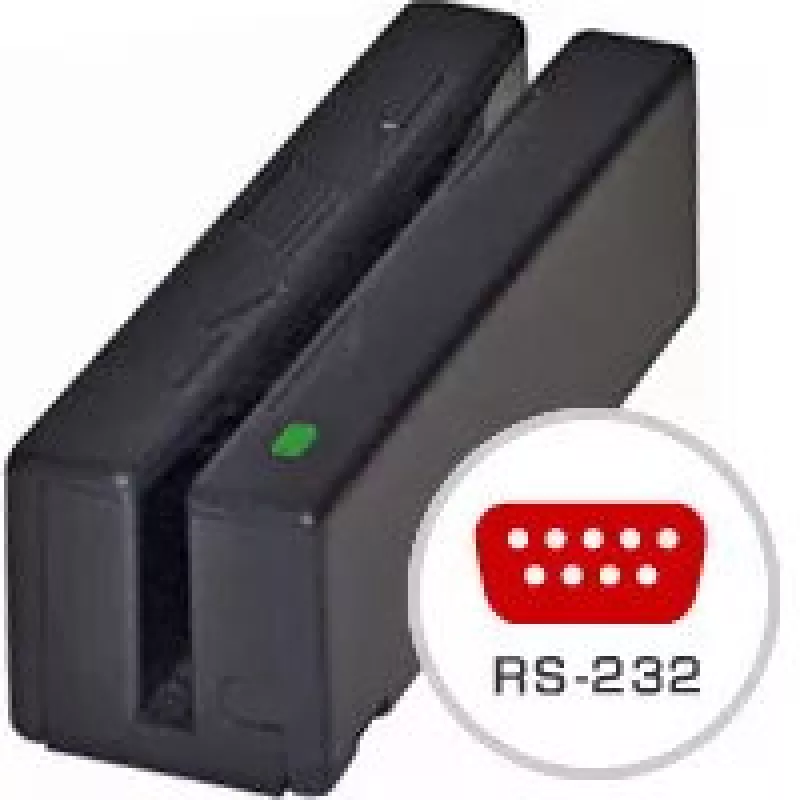

MagTek Mini Swipe Reader RS-232 magnētisko karšu lasītājs 5-15 VDC

MagTek Mini Swipe Reader RS-232 ir kompakts, no porta barojams magnētisko karšu lasītājs, kas uztver datus no līdz pat trim celiņiem. Tas atbalsta ISO un AAMVA formātus un darbojas ar noklusējuma RS-232 iestatījumiem — 9600 bps, 8N1. Lasītājā ir divkrāsu gaismas diode, kas nodrošina nepārtrauktu statusa atgriezenisko saiti, un komplektā ir 1,8 m garš 9 kontaktu D tipa “mātītes” kabelis savienošanai ar RS-232 portu. Ierīces aptuvenie izmēri ir 32,5 x 100 x 31,3 mm, un tā sver 165 g; tā pieņem sprieguma diapazonu, kādu parasti izmanto līdzīgos modeļos.

Priekšrocības

Mini Swipe Reader ir mazs, ar zemām izmaksām, un tam nav nepieciešams ārējs barošanas avots, jo to baro caur seriālo portu. Tas piedāvā trīs celiņu, divvirzienu lasīšanu un ir saderīgs ar izplatītiem karšu formātiem (ISO, AAMVA). Uz vietas konfigurējamas komunikācijas un celiņu formāta opcijas ļauj pielāgoties dažādām sistēmām, savukārt divkrāsu gaismas diode palīdz operatoriem uzraudzīt ierīces statusu.

Piemērots

• Pārdošanas punktu termināļiem un darījumu reģistrēšanai, kur nepieciešami kompakti lasītāji
• Piekļuves kontroles sistēmām, kurās nepieciešama ISO vai AAMVA karšu lasīšana
• Datu uztveršanas iekārtām kioskos, reģistratūrās vai mobilajās stacijās ar RS-232 saskarnēm

Galvenās specifikācijas

• Saskarne: RS-232 (noklusējuma 9600 bps, 8N1)
• Barošana: no porta caur seriālo savienojumu (nav nepieciešams ārējs barošanas avots)
• Celiņi: trīs celiņu magnētiskā lasīšana, divvirzienu
• Saderība: ISO, AAMVA
• Kabelis: apt. 1,8 m 9 kontaktu D tipa “mātītes” uz RS-232
• Izmēri: apt. 32,5 x 100 x 31,3 mm
• Svars: 0,165 kg
• Zīmols / MPN / EAN: MagTek / 21040079 / 5704174198581

Lietošana

Pievienojiet komplektā iekļauto 9 kontaktu D tipa “mātītes” kabeli resursdatora RS-232 portam un pārliecinieties, ka resursdators atbalsta no porta barojamas perifērijas ierīces vai nodrošina nepieciešamo spriegumu. Izvelciet magnētisko karti caur lasītāja galviņu jebkurā virzienā, lai uztvertu celiņu datus; divkrāsu gaismas diode norāda lasīšanas statusu. Ja nepieciešams, konfigurējiet komunikācijas parametrus un celiņu formātus atbilstoši resursdatora sistēmai. Izmantojiet noklusējuma iestatījumus 9600 bps, 8N1, ja vien jūsu sistēma neprasa citus seriālos parametrus.

Ieteikumi

Uzstādiet lasītāju aizsargātā vietā, lai izvairītos no mitruma un ekstremālu temperatūru iedarbības. Pirms lietošanas pārbaudiet RS-232 kontaktu saderību ar resursdatora ierīci, kā arī pēc uzstādīšanas pārbaudiet komunikācijas iestatījumus. Lai nodrošinātu uzticamu darbību, izmantojiet labā stāvoklī esošas kartes un ievērojiet resursdatora sistēmas norādījumus par seriālo ierīču konfigurēšanu.
