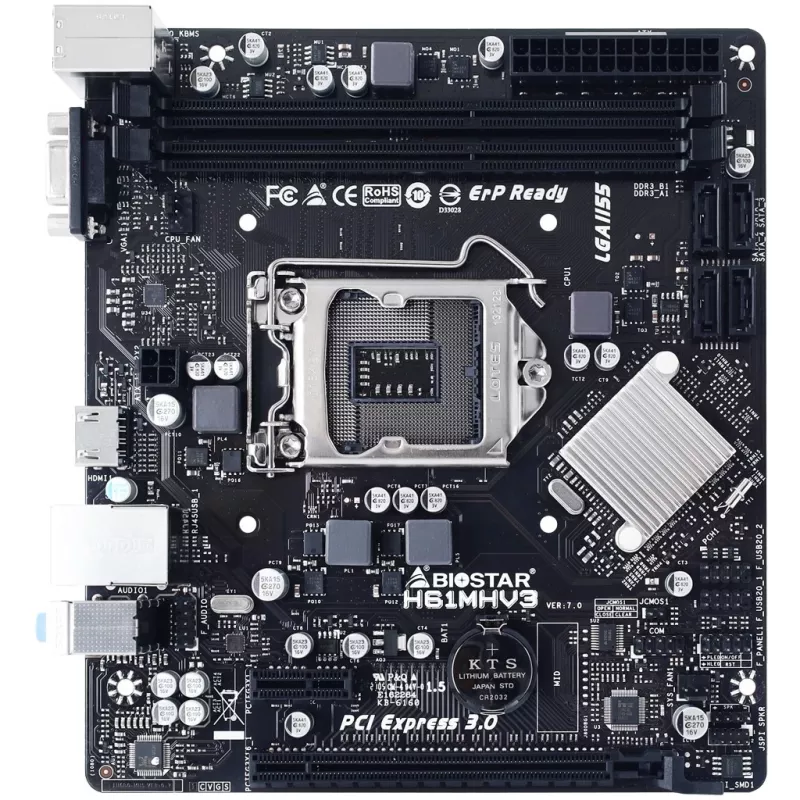

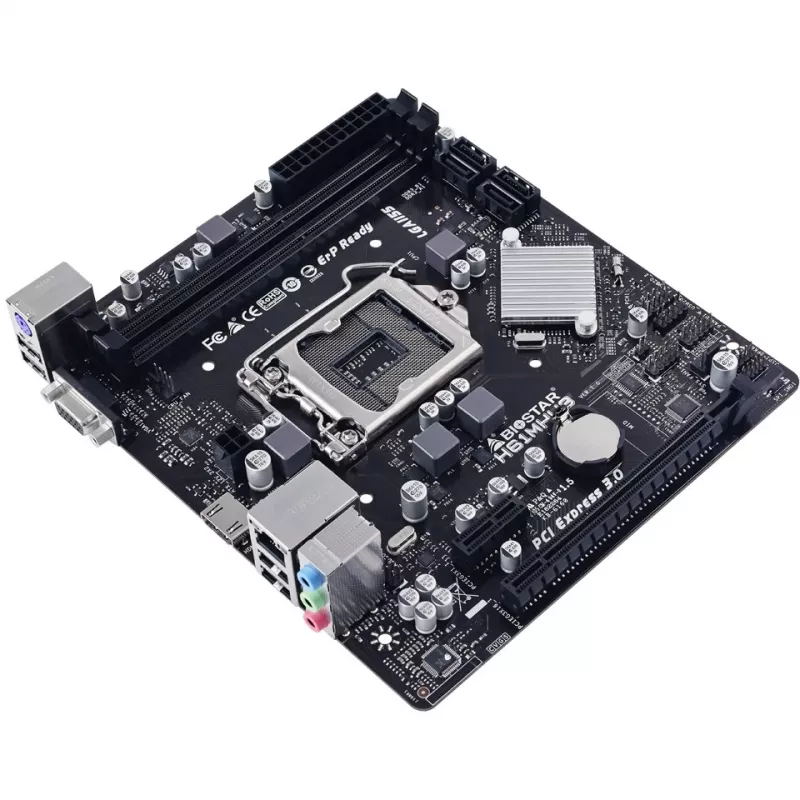

Mātesplate BIOSTAR H61MHV3 micro ATX, Intel H61 mikroshēmojums, LGA 1155, DDR3, 2x DIMM, 4x SATA II, HDMI, VGA

Biostar H61MHV3 ir micro ATX mātesplate ar Intel H61 mikroshēmojumu un LGA 1155 ligzdu, saderīga ar 2. un 3. paaudzes Intel Core i7/i5/i3, Pentium un Celeron procesoriem. Tā atbalsta divkanālu DDR3 atmiņu divos DIMM slotos, PCIe x16 grafikas paplašināšanu, SATA II krātuves saskarnes un Realtek RTL8111H Gigabit LAN kontrolieri. Kompaktais izkārtojums un galvenās funkcijas padara to piemērotu maziem galddatoru komplektiem, kam nepieciešama standarta savienojamība un pamata multivides iespējas.

Priekšrocības

Plate integrē Intel H61 vienas mikroshēmas dizainu stabilām punkts-punkts saitēm un uzlabotam joslas platumam, atbalsta PCIe Gen 3.0 lielākai grafikas I/O caurlaidspējai un piedāvā HDMI 4K2K izvadi augstas izšķirtspējas displejam, izmantojot vienu kabeli. Iebūvētais HD Audio saglabā audio precizitāti, savukārt X.D.C eXtreme Durable Capacitors un ESD aizsardzība palielina barošanas stabilitāti un komponentu ilgmūžību. Charger Booster tehnoloģija paātrina Apple ierīču uzlādi, kad tās ir pievienotas. UEFI BIOS ar BIO-Flasher vienkāršo sistēmas iestatīšanu un BIOS atjaunināšanu. Papildu aizsardzība pret pārstrāvu/pārspriegumu/pārkaršanu palīdz novērst aparatūras bojājumus.

Piemērots

• Budžeta vai kompaktiem galddatoriem, kas izmanto LGA 1155 Intel procesorus
• Mājas vai biroja sistēmām, kam nepieciešams Gigabit Ethernet un pamata multivide
• Maza formfaktora komplektiem ar DDR3 atmiņu un viena slota diskrēto grafiku

Galvenās specifikācijas

• Mikroshēmojums: Intel H61
• Ligzda: LGA 1155 (Socket H2) 2./3. paaudzes Intel Core / Pentium / Celeron procesoriem
• Formfaktors: Micro ATX
• Atmiņa: 2 × DDR3 DIMM sloti, divkanālu, atbalsta DDR3-1600/1333
• Paplašināšana: 1 × PCIe x16 (saderīgs ar PCIe Gen 3.0)
• Krātuve: SATA II porti
• LAN: Realtek RTL8111H Gigabit Ethernet
• Video/audio: HDMI (4K2K atbalsts), iebūvētais HD Audio
• BIOS: UEFI ar BIO-Flasher

Lietošana

Uzstādiet mātesplati saderīgā micro ATX korpusā un piestipriniet LGA 1155 procesoru ar atbilstošu dzesētāju. Ievietojiet līdz diviem DDR3 DIMM atmiņas moduļiem slotos, ievērojot rokasgrāmatā norādītās divkanālu konfigurācijas rekomendācijas. Pievienojiet barošanas avota kabeļus, SATA krātuves ierīces un priekšējā paneļa savienotājus. Ja nepieciešama papildu GPU veiktspēja, uzstādiet PCIe grafisko karti PCIe x16 slotā; pretējā gadījumā izmantojiet integrēto video izvadi caur HDMI. Izmantojiet UEFI BIOS, lai konfigurētu sāknēšanas secību, atmiņas iestatījumus un iespējotu platformai specifiskas funkcijas. Lai atjauninātu BIOS, palaidiet BIO-Flasher no USB zibatmiņas, kā aprakstīts lietotāja rokasgrāmatā.

Ieteikumi

Uzticamai darbībai izmantojiet kvalitatīvus, ar zemu ESR raksturotus cietvielu kondensatorus un stabilu barošanas avotu, kas atbilst sistēmas slodzei. Uzstādiet atmiņas moduļus saskaņotos pāros, lai nodrošinātu optimālu divkanālu veiktspēju, un atjauniniet UEFI BIOS pirms jaunas CPU paaudzes vai atmiņas komplekta uzstādīšanas. Pievienojot Apple mobilās ierīces, izmantojiet mātesplates USB portus, kas atbalsta Charger Booster, lai samazinātu uzlādes laiku.
