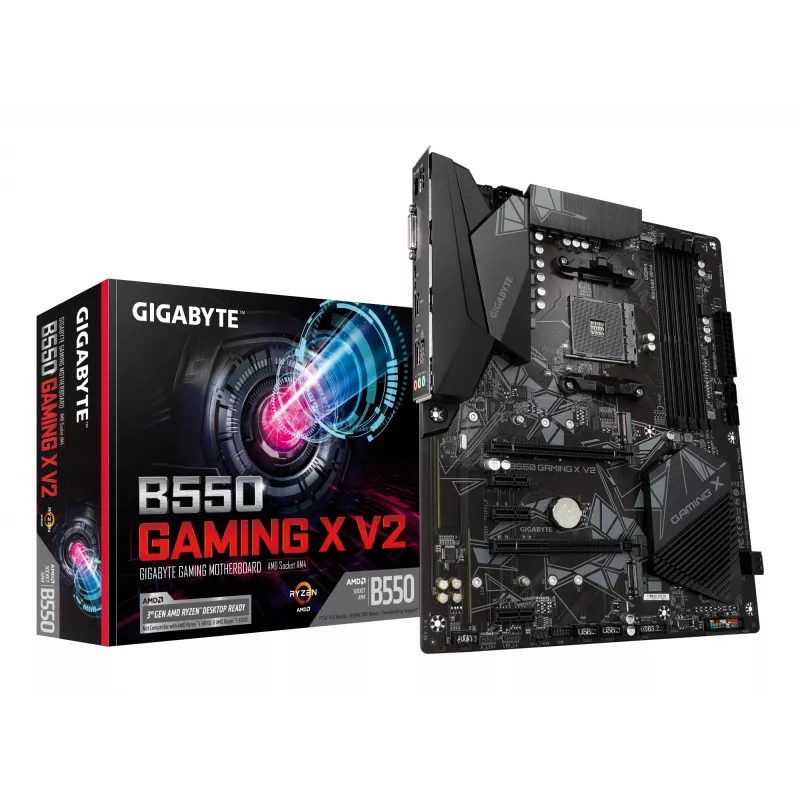

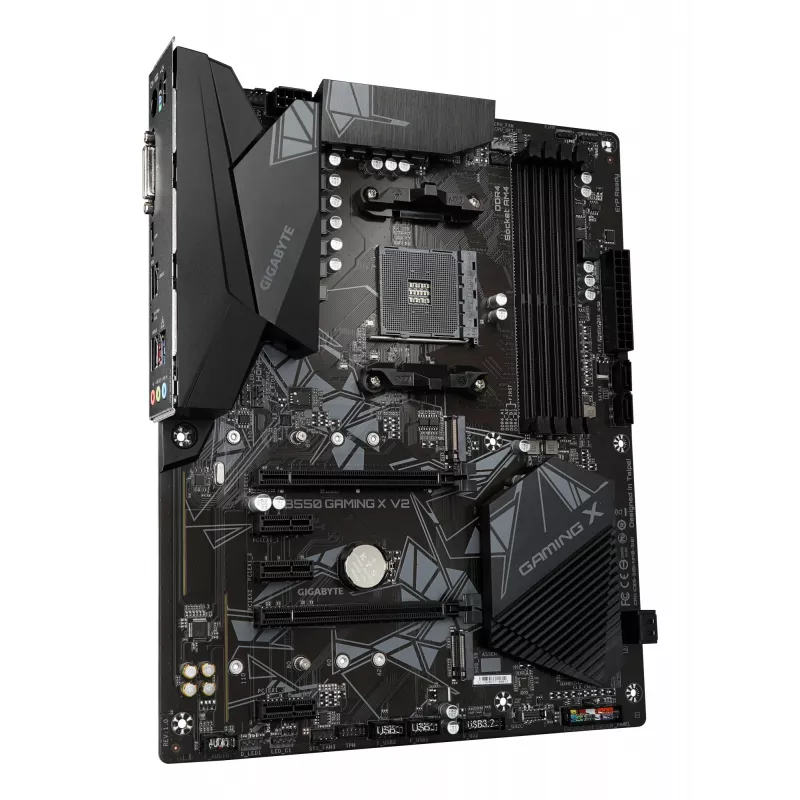

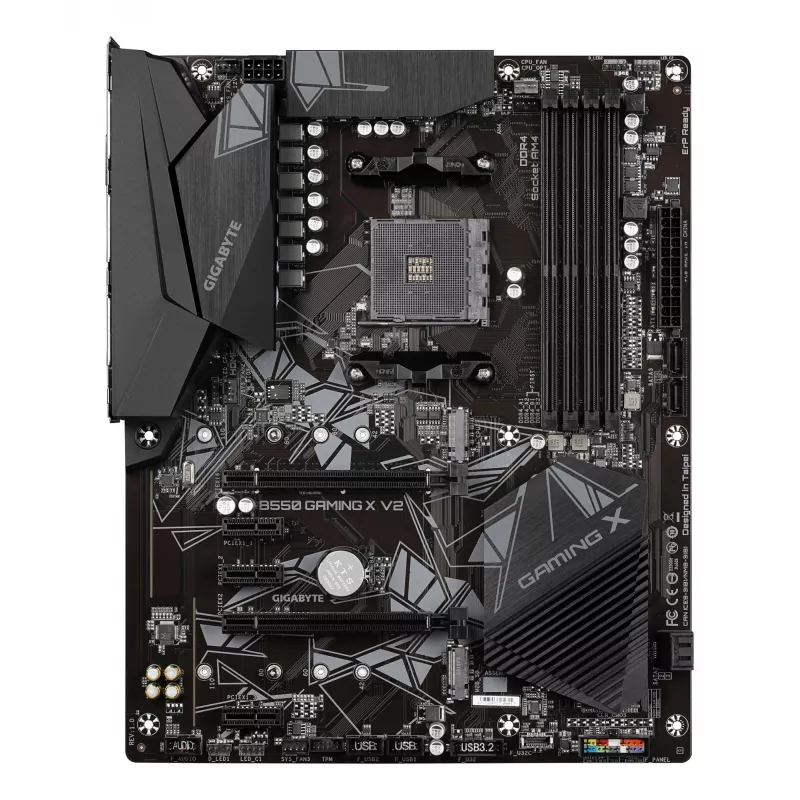

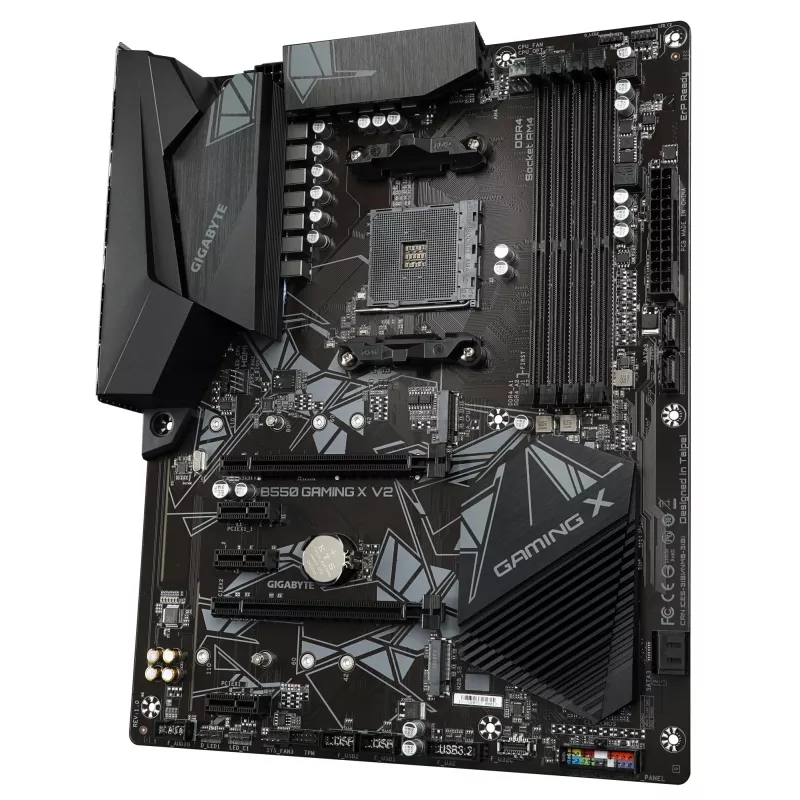

Mātesplate Gigabyte B550 Gaming X V2 AMD B550 Socket AM4 ATX

Socket AM4 mātesplate ar AMD B550 mikroshēmojumu, kas atbalsta AMD Ryzen™ 5000 Series, 3rd Gen Ryzen™ un 3rd Gen Ryzen™ ar Radeon™ Graphics procesorus. Platei ir 4 DIMM sloti divkanālu DDR4 (ECC/Non-ECC) līdz 128 GB, divi NVMe M.2 sloti, 4 SATA III porti, Gigabit LAN, priekšējais USB Type-C™, HDMI un DVI-D izejas, UEFI AMI programmaparatūra un ATX formfaktors.

Priekšrocības

Mātesplate nodrošina 10+3 fāžu Digital Twin Jauda Design ar zema RDS(on) MOSFET, lai 3rd Gen AMD Ryzen procesoriem piegādātu stabilu jaudu. Tajā ir divi īpaši ātri NVMe PCIe 4.0/3.0 x4 M.2 savienotāji, Ultra Durable PCIe 4.0 gatavs x16 slots, augstas kvalitātes audio kondensatori ar audio trokšņu aizsardzību un Smart Fan 5 ar vairākiem temperatūras sensoriem un hibrīdajiem ventilatoru savienotājiem. Papildu funkcijas ietver priekšējo USB 3.2 Gen1 Type-C, HDMI 2.1 atbalstu, RGB FUSION 2.0 ar adresējamu LED atbalstu, Q-Flash Plus BIOS atjauninājumiem bez uzstādīta CPU / atmiņas / GPU, pret-sēra rezistoru aizsardzību un cietpin 8 kontaktu ATX 12V barošanas savienotāju.

Galvenās specifikācijas

• CPU ligzda: AM4, atbalsta AMD Ryzen™ 5000 Series un 3rd Gen Ryzen™ (tostarp ar Radeon™ Graphics)
• Mikroshēmojums: AMD B550
• Atmiņa: 4 × DDR4 DIMM, Divkanālu, ECC/Non-ECC nebuferēta, līdz 128 GB
• Paplašinājums: 1 × PCIe 4.0 gatavs x16 slots
• Krātuve: 2 × M.2 (NVMe PCIe 4.0*/3.0 x4 & PCIe 3.0 x4), 4 × SATA III
• LAN: Realtek 8118 Gigabit LAN ar joslas platuma pārvaldību

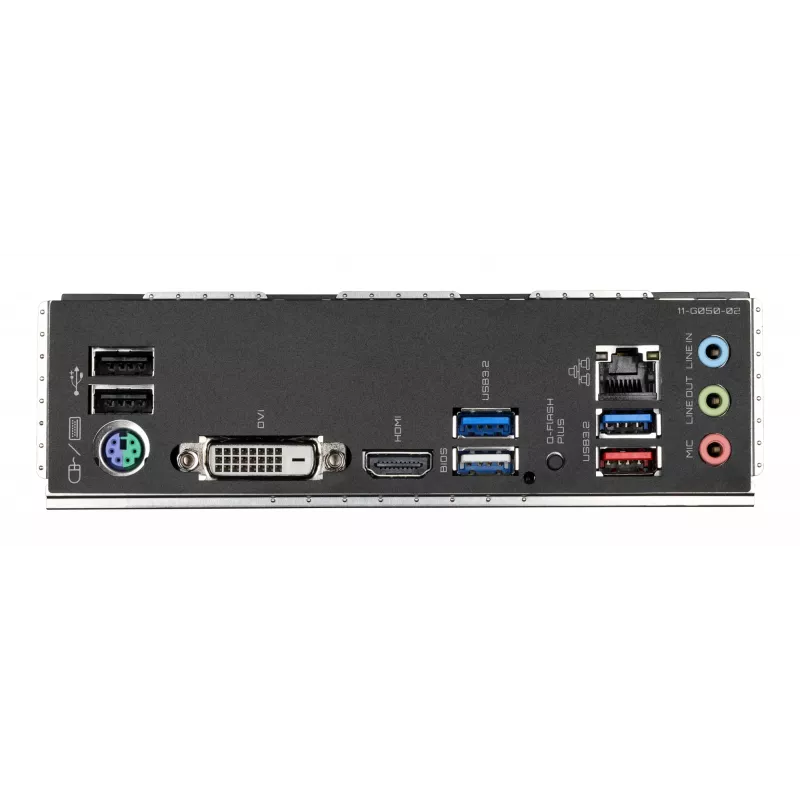

• Aizmugures I/O: HDMI 2.1, DVI-D, USB porti (tostarp USB 3.2 Gen1 Type-C atbalsts caur priekšējo savienotāju)
• Audio: Augstas klases audio kondensatori un audio trokšņu aizsardzība
• BIOS / programmaparatūra: UEFI AMI ar Q-Flash Plus atbalstu
• Formfaktors: ATX

Kā lietot

Uzstādiet AM4 CPU, ievietojiet saderīgos DDR4 atmiņas moduļus četros DIMM slotos un pievienojiet barošanu, izmantojot cietpin 8 kontaktu ATX 12V savienotāju un galveno ATX barošanu. M.2 SSD ievietojiet M.2 ligzdās vai pievienojiet SATA diskus SATA III portiem. Priekšējā paneļa USB Type-C ierīces pievienojiet uz plates esošajam savienotājam un, ja nepieciešams, pievienojiet displeju HDMI vai DVI-D izejām. Sākotnējai konfigurācijai izmantojiet UEFI AMI BIOS, iespējojiet XMP/DOCP profilus vai pielāgojiet ventilatoru līknes un RGB iestatījumus, izmantojot iekļautos programmatūras rīkus (EasyTune™, RGB Fusion 2.0, Smart Fan 5). Lai atjauninātu BIOS bez uzstādīta CPU, atmiņas vai GPU, saglabājiet pārdēvēto BIOS failu (gigabyte.bin) USB datu nesējā un izmantojiet Q-Flash Plus pogu.

Ieteikumi

Optimālai veiktspējai savienojiet šo B550 mātesplati ar 3rd Gen vai jaunāku AMD Ryzen CPU, augstas kvalitātes DDR4 atmiņas komplektiem (kas atbilst divkanālu konfigurācijai) un NVMe SSD, lai iegūtu visātrāko krātuvi. Pārliecinieties, ka jūsu korpuss atbalsta ATX formfaktoru un nodrošina pietiekamu gaisa plūsmu; konfigurējiet Smart Fan 5 profilus, lai uzturētu drošu temperatūru. Pirms lielām darba slodzēm vai jauna CPU uzstādīšanas izmantojiet jaunāko ražotāja BIOS.
