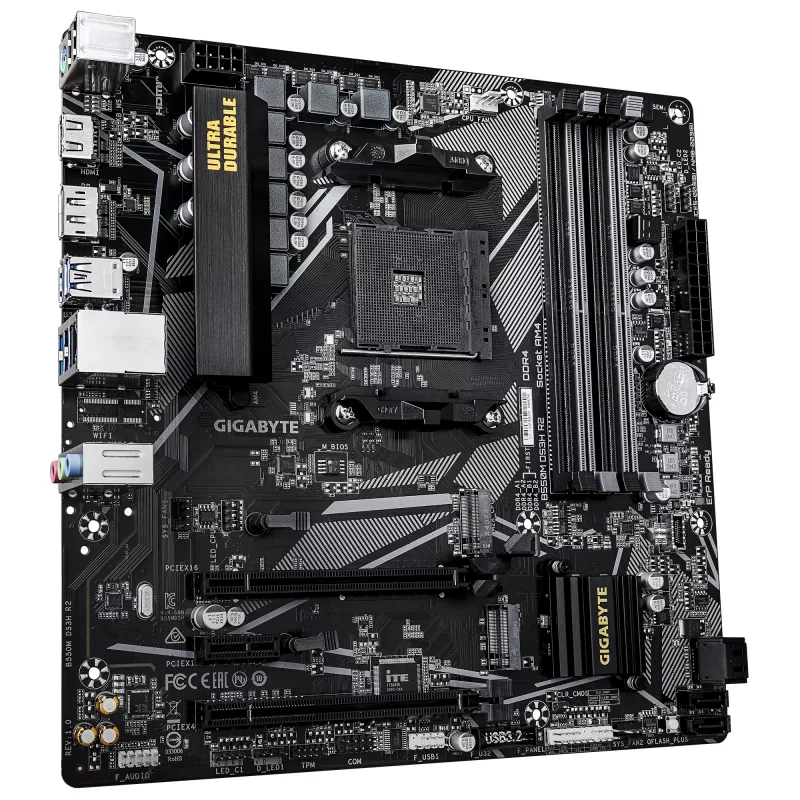

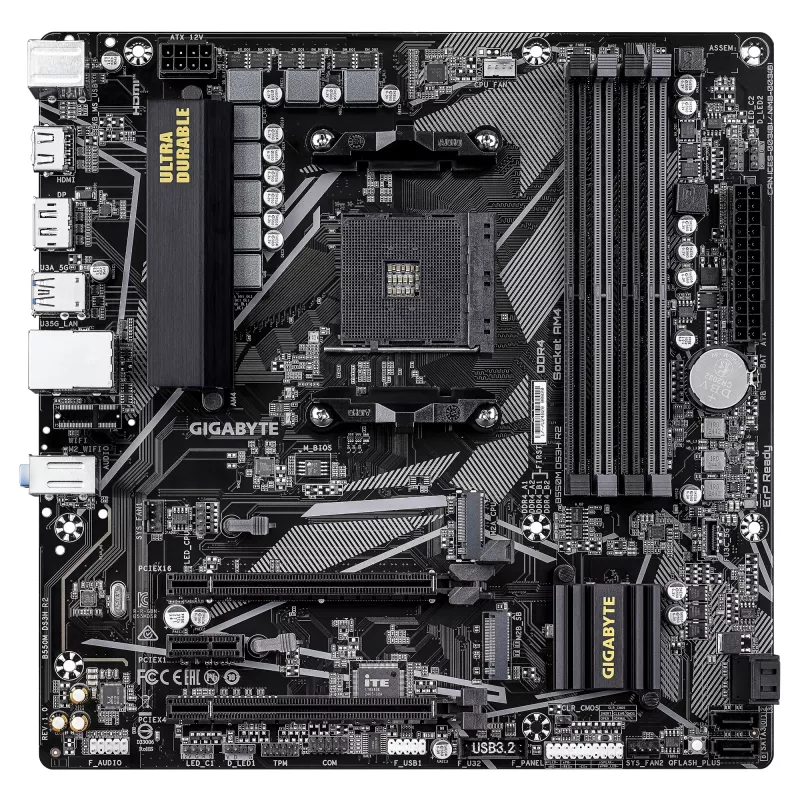

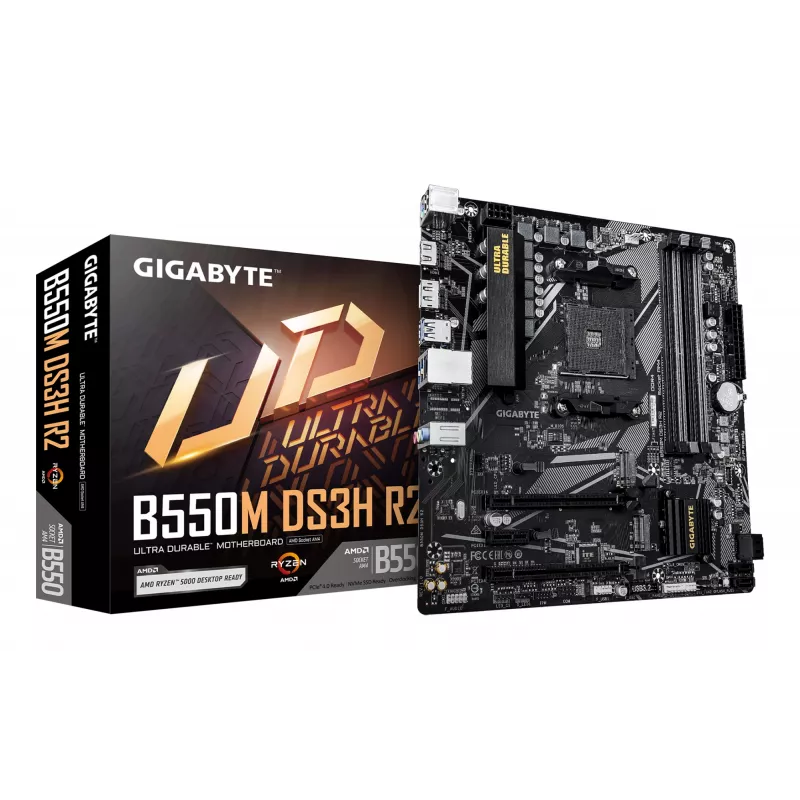

Mātesplate GIGABYTE B550M DS3H R2, B550, Socket AM4, Micro ATX

GIGABYTE B550M DS3H R2 ir Micro ATX mātesplate, kuras pamatā ir AMD B550 mikroshēmojums, paredzēta Socket AM4 procesoriem un atbalsta AMD Ryzen 5000 sērijas CPU. Tā piedāvā 5+3 fāžu VRM dizainu, četrus DDR4 atmiņas slotus ar kopējo ietilpību līdz 128 GB un pārtaktēšanas atbalstu līdz 4733 MHz (O.C.), vienu PCIe 4.0 x16 slotu, vienu PCIe 3.0 x1 slotu, divus M.2 slotus (tostarp vismaz vienu PCIe 4.0 spējīgu M.2) un vairākus SATA III portus elastīgai krātuves konfigurācijai. Savienojamība ietver 1 GbE LAN un USB 3.2 Gen 1 portus, padarot šo Micro ATX mātesplati piemērotu kompaktām augstas veiktspējas galddatoru būvēm.

Priekšrocības

Mātesplate apvieno B550 mikroshēmojuma funkcijas ar kompaktu Micro ATX formfaktoru, nodrošinot PCIe 4.0 atbalstu nākamās paaudzes grafikai un NVMe krātuvei, vienlaikus saglabājot vairākas SATA un M.2 iespējas. Tās 5+3 fāžu VRM topoloģija un četri atmiņas sloti nodrošina stabilu barošanas padevi un līdz 128 GB DDR4 atmiņas ietilpību, atbalstot augstākas frekvences moduļus uzlabotai sistēmas atsaucībai. Iebūvētais 1 GbE LAN un USB 3.2 Gen 1 nodrošina standarta vadu tīklošanu un ātru perifērijas ierīču savienojamību.

Piemērots

• Kompaktiem spēļu datoriem, izmantojot AMD Ryzen 5000 sērijas procesorus
• Mājas vai biroja galddatoriem, kuriem nepieciešamas vairākas krātuves ierīces (M.2 + SATA)
• Budžetam draudzīgām satura veidošanas sistēmām ar līdz 128 GB DDR4 RAM
• Jauninājumiem no vecākām AM4 platformām uz PCIe 4.0 spējīgu krātuvi un GPU

Galvenās specifikācijas

• Formfaktors: Micro ATX
• Mikroshēmojums: AMD B550
• Kontaktligzda: AM4 (atbalsta AMD Ryzen 5000 sērijas CPU)
• Barošanas dizains: 5+3 fāžu VRM
• Atmiņa: 4 × DDR4 sloti, līdz 128 GB, līdz 4733 MHz (O.C.)
• Paplašināšanas sloti: 1 × PCIe 4.0 x16, 1 × PCIe 3.0 x1
• Krātuve: 1× (vai vairāk) M.2 slots ar PCIe 4.0 atbalstu, papildu M.2 un SATA III porti
• LAN: 1 GbE
• USB: USB 3.2 Gen 1 porti aizmugurējā I/O
• Svars: 0.87 kg

Kā lietot

Uzstādiet mātesplati saderīgā Micro ATX korpusā, ievietojiet AM4 saderīgu CPU un uzstādiet atbilstošu CPU dzesētāju. Ievietojiet DDR4 moduļus četros DIMM slotos saskaņā ar mātesplates rokasgrāmatu divkanālu darbībai un, ja nepieciešams, uzstādiet grafisko karti PCIe 4.0 x16 slotā. Pievienojiet M.2 SSD un SATA diskus krātuvei, kā arī priekšējā paneļa savienotājus, barošanas avota savienotājus un aizmugurējās I/O ierīces. Konfigurējiet BIOS/UEFI iestatījumus, lai atpazītu instalēto atmiņu un krātuvi, iespējojiet XMP/DOCP vai manuālos frekvences iestatījumus DDR4 pārtaktēšanai un, ja ieteicams, atjauniniet programmaparatūru.

Ieteikumi

Lai nodrošinātu stabilu veiktspēju, izmantojiet kvalitatīvu barošanas avotu, nodrošiniet atbilstošu korpusa gaisa plūsmu un konsultējieties ar mātesplates rokasgrāmatu, uzstādot augstfrekvences atmiņu vai vairākus M.2 diskus. Atjauniniet draiverus un BIOS uz jaunākajām versijām no GIGABYTE, lai nodrošinātu pilnīgu saderību ar Ryzen 5000 sērijas procesoriem un PCIe 4.0 ierīcēm.
