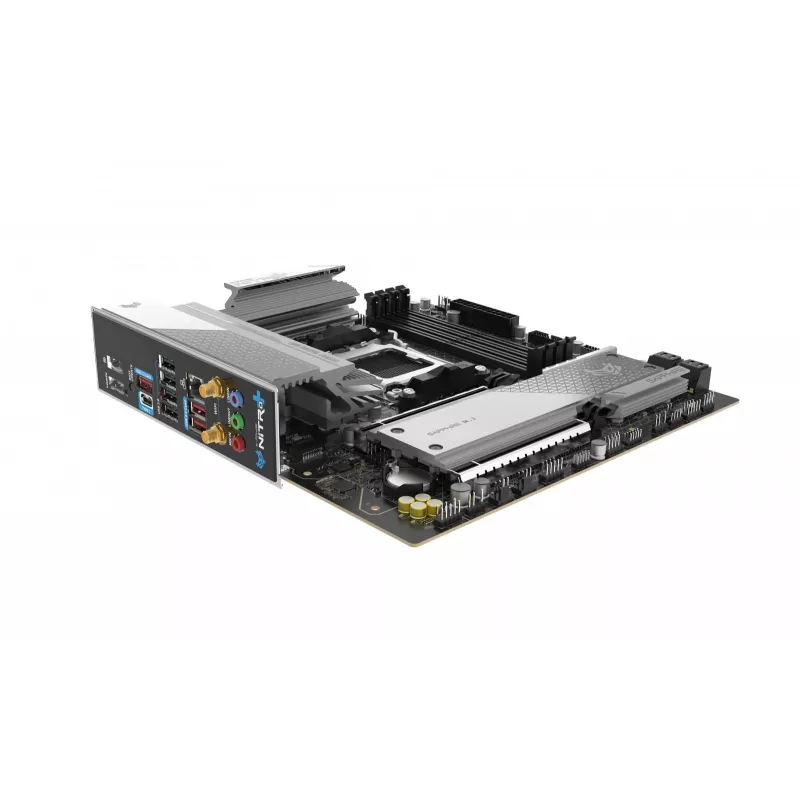

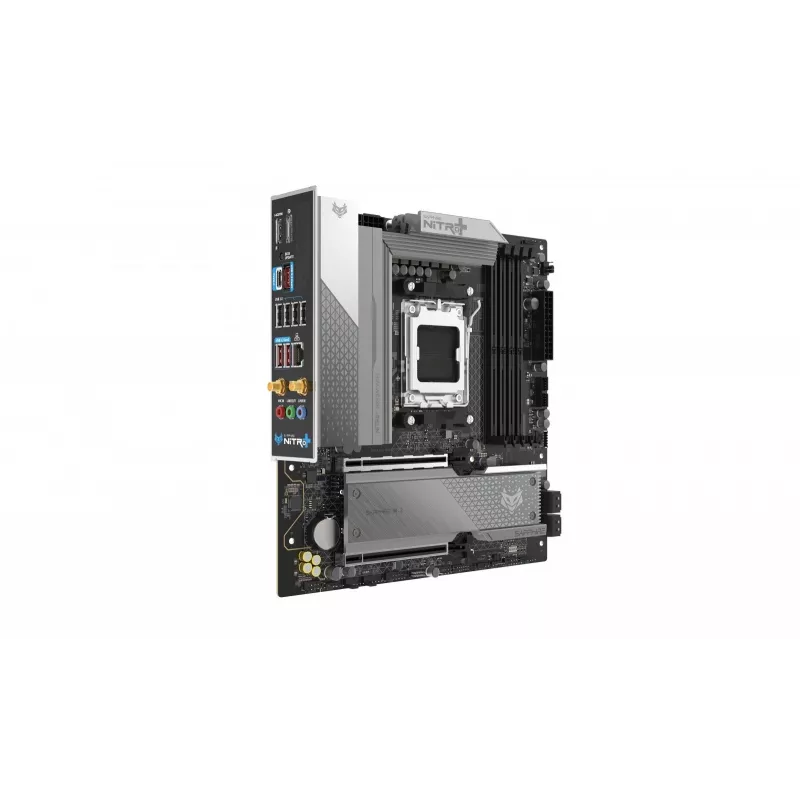

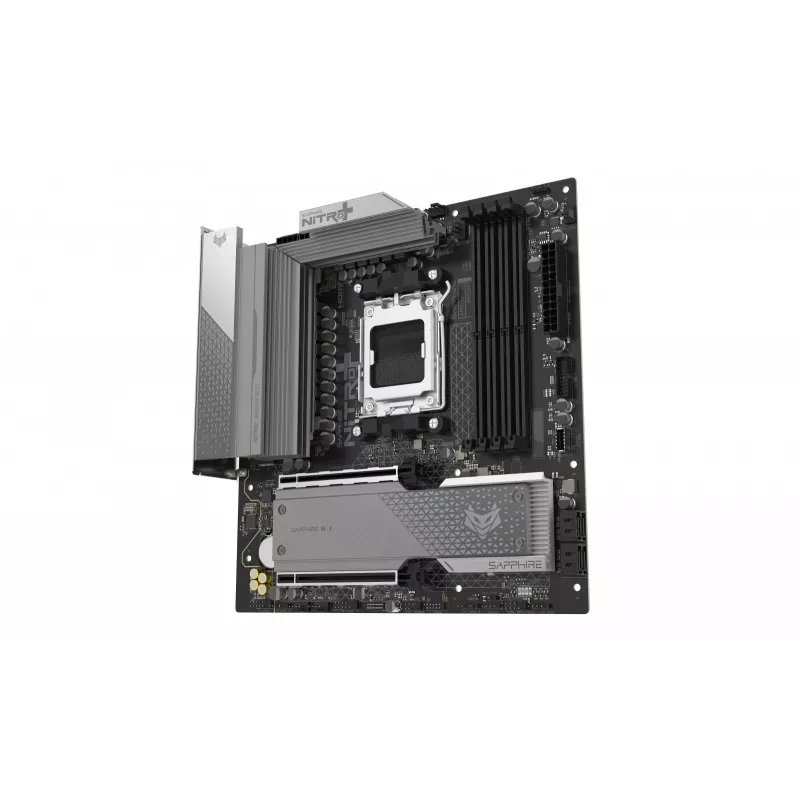

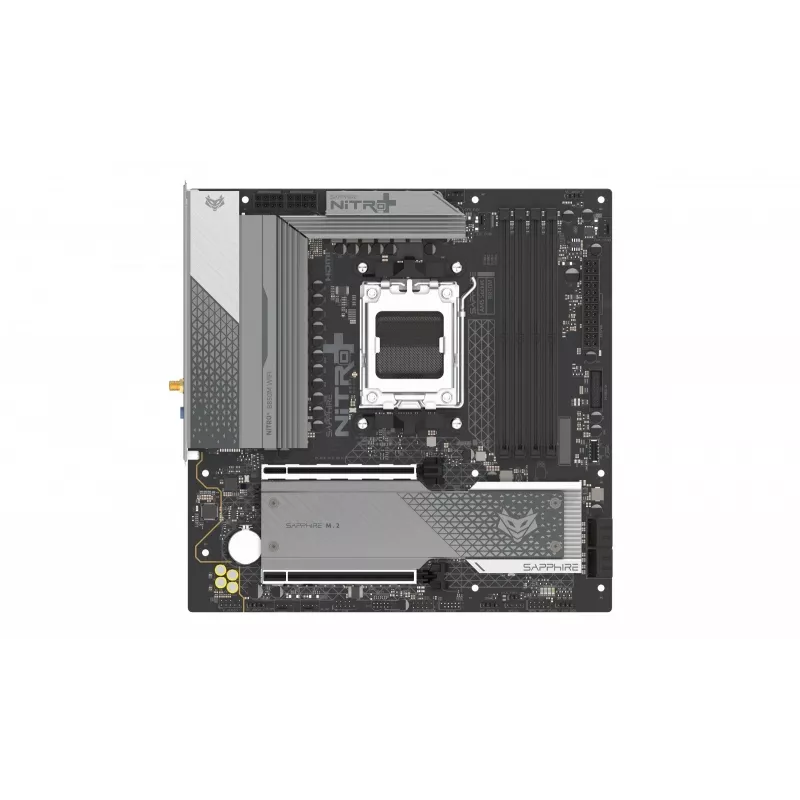

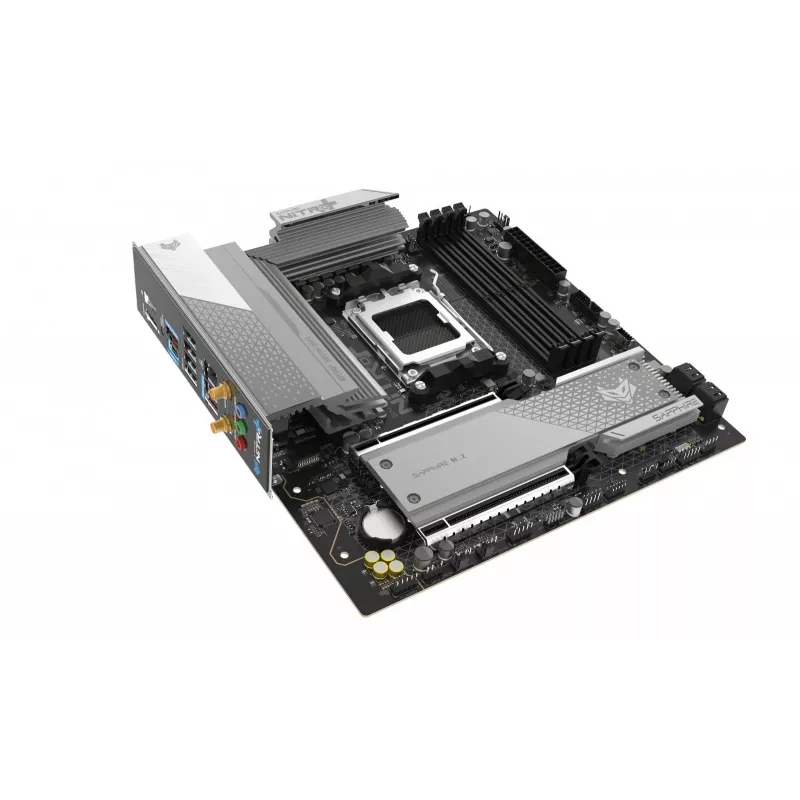

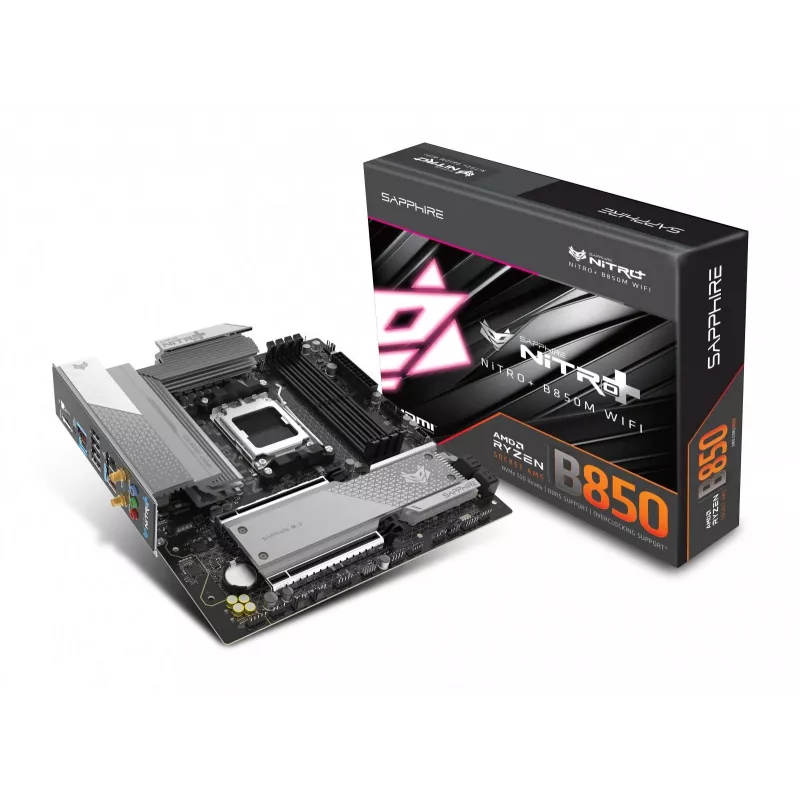

Mātesplate Sapphire NITRO+ B850M WIFI — AMD B850, ligzda AM5, micro ATX, DDR5, 4x DIMM, Wi‑Fi 6, 2.5Gb LAN, 2x M.2

SAPPHIRE micro ATX B850 mātesplate atbalsta AMD AM5 ligzdas CPU, tostarp AMD Ryzen 7000, 8000 un 9000 sērijas procesorus. Tā ir izstrādāta kompaktām sistēmām, kurām nepieciešama moderna savienojamība un atmiņas veiktspēja, piedāvājot DDR5 atbalstu līdz 192 GB četros DIMM slotos, PCIe 5.0 grafikai un M.2 krātuvei, iebūvētu 2.5 Gigabitu Ethernet, kā arī Wi‑Fi 6 un Bluetooth 5.3 bezvadu tīklošanai.

Priekšrocības

Šī mātesplate nodrošina stabilu barošanas sistēmu ar 12+2+1 fāžu VRM dizainu un 55A uz fāzi, lai atbalstītu augstas veiktspējas AM5 CPU. Iekļauta uzlabota dzesēšana VRM, M.2 slotiem un PCH, lai saglabātu stabilitāti zem slodzes. Tiek atbalstīta divkanālu DDR5 atmiņa ar pārtaktēšanu līdz 8000 MHz, un PCI Express 5.0 x16 iespēja nodrošina saderību ar jaunākajiem GPU. Integrētas funkcijas, piemēram, Debug LED, Clear CMOS džemperis un atbalsts vairākiem krātuves interfeisiem, palielina apkalpošanas un jaunināšanas iespējas.

Galvenās specifikācijas

• CPU ligzda: AMD AM5 — atbalsta AMD Ryzen 7000 / 8000 / 9000 sērijas
• Formfaktors: micro ATX (mATX)
• Mikroshēmojums: AMD B850
• Barošanas dizains: 12+2+1 fāžu CPU barošana, 55A uz fāzi
• Atmiņa: DDR5, 4 DIMM sloti, divkanālu, maksimāli 192 GB, OC līdz 8000 MHz
• PCIe: PCI Express 5.0 x16 slots
• Krātuve: PCIe 5.0 un 4.0 M.2 atbalsts, SATA III, līdz 6 krātuves diskdziņiem
• Audio: Realtek ALC897, 5.1 kanāli
• Tīklošana: 2.5 Gigabitu Ethernet; Wi‑Fi 6 (802.11ax); Bluetooth 5.3
• Papildus: Debug LED, Clear CMOS džemperis

Kā lietot

Uzstādiet mātesplati saderīgā micro ATX korpusā un ievietojiet AMD AM5 CPU saskaņā ar CPU uzstādīšanas instrukcijām. Ievietojiet DDR5 atmiņas moduļus atbilstošajos DIMM slotos divkanālu darbībai un pievienojiet krātuves ierīces M.2 slotiem vai SATA III portiem pēc nepieciešamības. Pievienojiet barošanas savienotājus no PSU CPU un galvenajiem barošanas savienotājiem, pievienojiet priekšējā paneļa savienotājus un perifērijas ierīces, pēc tam veiciet sākotnējo BIOS iestatīšanu, izmantojot SAPPHIRE Core BIOS. Izmantojiet Debug LED un Clear CMOS džemperi problēmu novēršanai un BIOS atjaunošanai, ja nepieciešams.

Ieteikumi

Lai nodrošinātu optimālu sistēmas stabilitāti, savienojiet mātesplati ar kvalitatīvu barošanas bloku, kas paredzēts jūsu CPU un GPU enerģijas patēriņam, uzstādiet atbilstošu korpusa gaisa plūsmas risinājumu, lai dzesētu VRM un M.2 zonas, un izmantojiet validētus DDR5 atmiņas komplektus AM5 platformai.
