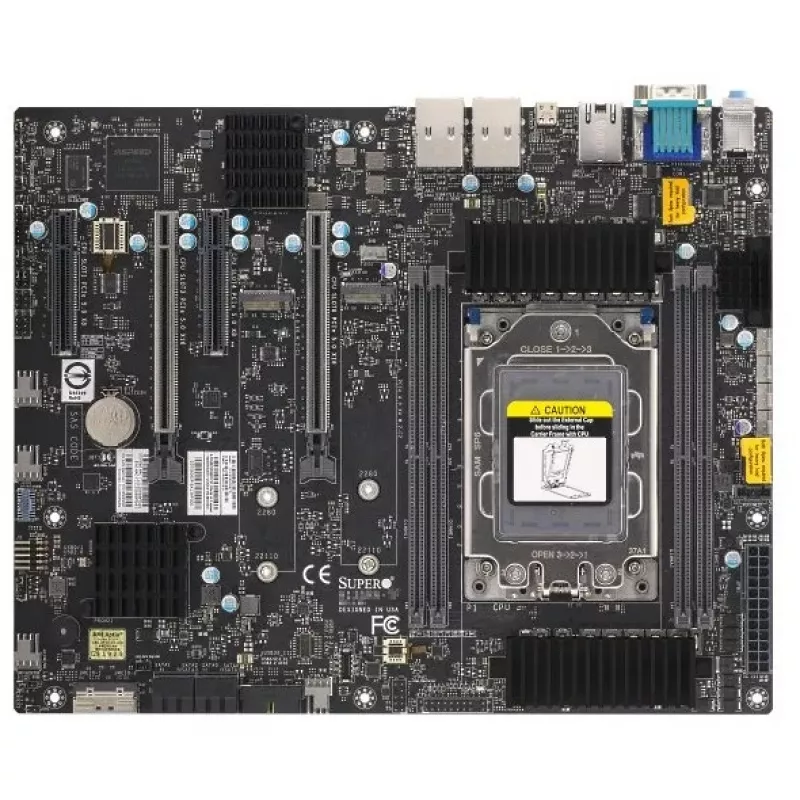

Mātesplate Supermicro MBD-H13SRA-F TRX50 ligzda sTR5 ATX DDR5 4×DIMM 96GB ECC M.2 SATA III 2×GbE IPMI

Supermicro MBD-H13SRA-F TRX50 ir ATX darbstacijas mātesplate, kas paredzēta AMD Threadripper procesoriem ar ligzdu sTR5 un AMD TRX50 mikroshēmojumu. Tā atbalsta DDR5 atmiņu DIMM slotos ar ECC saderību, lielu atmiņas ietilpību un ātrumu, vairākus PCIe Gen5 x16 slotus paplašināšanai un dažādas iebūvētas krātuves un tīkla saskarnes, kas piemērotas profesionālai darbstaciju lietošanai.

Priekšrocības

Mātesplate nodrošina atbalstu lielas ietilpības DDR5 atmiņai (līdz 4 TB) ar ECC, vairākus PCIe Gen5 x16 slotus augstas veiktspējas paplašināšanas kartēm un elastīgas krātuves iespējas, tostarp M.2 un SATA III ar RAID atbalstu. Integrētais Gigabit Ethernet ar Broadcom kontrolieri, IPMI LAN attālinātai pārvaldībai, daudzi iekšējie ventilatora savienotāji un TPM galvene piešķir uzticamību un pārvaldāmību darbstaciju izvietošanai.

Piemērota

• Darbstaciju būvēm satura veidošanai un inženierijai
• Sistēmām, kam nepieciešama liela ECC atmiņas ietilpība un augsts atmiņas joslas platums
• Serveriem vai attālināti pārvaldītām darbstacijām, izmantojot IPMI
• Konfigurācijām ar vairākām PCIe paplašināšanas kartēm (GPU, akselerators, RAID kontrolieris)

Galvenās specifikācijas

• Formas faktors: ATX (apm. 304,8 × 243,8 mm)
• Mikroshēmojums: AMD TRX50
• Atbalstītie procesori: AMD Ryzen Threadripper sērija (ligzda sTR5)
• Atmiņas tips: DDR5-SDRAM, ECC saderīga; 4 DIMM sloti; atbalsta līdz 5200 MHz; maksimālā iekšējā atmiņa līdz 4 TB; atbalstītā moduļa ietilpība līdz 96 GB; atmiņas spriegums 1,1 V
• Paplašināšana: 2 × PCI Express x16 (5. paaudzes x)
• Krātuve: M.2 un SATA III saskarnes; 4 × SATA III porti; RAID atbalsts
• Iebūvētā audio: Realtek ALC888S, 5.1 kanāli
• Tīklošana: Gigabit Ethernet (Broadcom BCM5720); 2 × Ethernet RJ-45 porti; IPMI LAN attālinātai pārvaldībai
• Aizmugures I/O: 1 × USB 3.2 Gen2x2 Type-C, 4 × USB 3.2 Gen2 Type-A, COM ports, VGA ports
• Iekšējie savienotāji: CPU ventilatora savienotājs, 7 × korpusa ventilatoru savienotāji, TPM savienotājs, iekšējie USB 3.2 Gen1 un USB 2.0 galvenes
• BIOS: AMI, 32 Mbit; ACPI 6.5; SMBIOS 3.6
• Darbības apstākļi: darba temperatūra no –20 līdz 60 °C; relatīvais mitrums 10–85%

Kā lietot

Uzstādiet mātesplati saderīgā ATX korpusā un ievietojiet atbalstīto AMD Threadripper CPU ligzdā sTR5, ievērojot CPU dzesētāja ražotāja norādījumus. Aizpildiet DDR5 DIMM slotus ar ECC atmiņas moduļiem ieteicamajās konfigurācijās, lai nodrošinātu optimālu atmiņas veiktspēju. Pievienojiet krātuves ierīces pieejamajiem M.2 vai SATA III portiem un pievienojiet nepieciešamās paplašināšanas kartes PCIe Gen5 x16 slotiem. Izmantojiet iebūvētās galvenes, lai pievienotu sistēmas ventilatorus, priekšējā paneļa USB un TPM moduli, ja nepieciešams. Pirms operētājsistēmas instalēšanas konfigurējiet BIOS iestatījumus (AMI) vajadzīgajai sāknēšanas secībai, RAID masīviem un atmiņas profiliem.

Ieteikumi

Stabilai darbībai darbstacijas vai servera vidē izmantojiet ECC sertificētus DDR5 moduļus, nodrošiniet pietiekamu dzesēšanu Threadripper CPU un vairākām paplašināšanas kartēm, kā arī uzturiet BIOS programmaparatūru atjauninātu. Izvietojot attālināti pārvaldītas sistēmas, droši konfigurējiet IPMI piekļuvi un pirms ražošanas lietošanas pārbaudiet RAID konfigurācijas.
