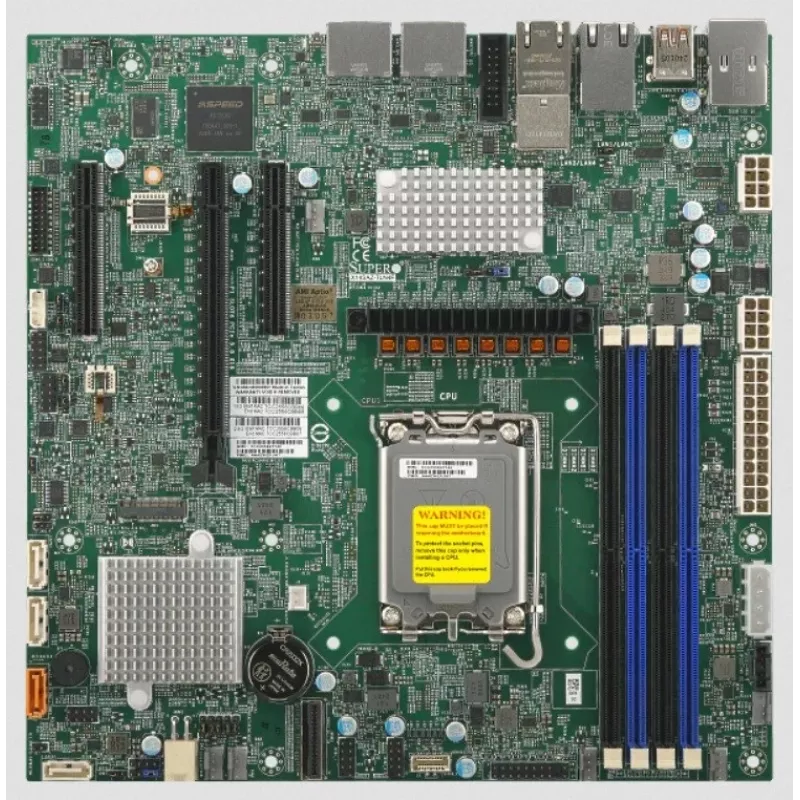

Mātesplate Supermicro X14SAZ-TLN4F, Socket 1851, Intel mikroshēmojums, Micro-ATX, 4x DIMM DDR5, līdz 256 GB, 2x 2,5 Gb LAN, IPMI

Supermicro X14SAZ-TLN4F ir micro-ATX servera mātesplate ar Socket 1851 un Intel mikroshēmojumu, saderīga ar Intel Core Ultra (Series 2) procesoriem līdz pat 24 kodoliem. Tā atbalsta četras DDR5 DIMM ligzdas ar ECC un ne-ECC atmiņu līdz 256 GB ar frekvenci līdz 5600 MHz, piedāvā divus 2,5 Gb Ethernet portus ar Intel I226‑LM kontrolieri, kā arī speciālu IPMI LAN, un ietver vairākas video un USB izejas pārvaldībai un savienojamībai. Atmiņas un paplašināšanas iespējas ietver četrus SATA III savienotājus, TPM galveni un dažādas iekšējās seriālās galvenes. Plate ir paredzēta darbībai apkārtējā temperatūrā no 0 līdz 60 °C; nodrošiniet pietiekamu ventilāciju, lai izvairītos no pārkaršanas.

Priekšrocības

Mātesplate apvieno kompaktu micro‑ATX formas faktoru ar servera klases funkcijām, piemēram, IPMI attālināto pārvaldību, dubultiem 2,5 Gb LAN portiem uzlabotai tīkla caurlaidspējai, UEFI AMI BIOS ar ACPI 6.5 un SMBIOS 3.7 atbalstu, kā arī elastīgām atmiņas opcijām (ECC un ne-ECC DDR5). Bagātīgs aizmugurējo I/O komplekts, kas ietver vairākus USB 3.2 Gen2 Type‑A portus, HDMI, DisplayPort un VGA, vienkāršo vietējās konsoles piekļuvi un perifērijas ierīču savienojamību.

Piemērots

• Kompaktiem plauktu vai torņu serveriem virtualizācijai vai skaitļošanas uzdevumiem
• Tīkla ierīcēm un malas serveriem, kuriem nepieciešama 2,5 Gb savienojamība un attālināta pārvaldība
• Darba slodzēm, kurām vajadzīgas uzticamas atmiņas konfigurācijas ar ECC vai ne-ECC DDR5 līdz 256 GB

Galvenās specifikācijas

• CPU atbalsts: Socket 1851, saderīgs ar Intel Core Ultra (Series 2), līdz 24 kodoliem
• Formas faktors: micro ATX (244 x 244 mm)
• Atmiņa: 4 × DDR5 DIMM ligzdas, ECC & Ne-ECC, līdz 256 GB, atbalsta līdz 5600 MHz, 1,1 V
• LAN: 2 × 2,5 Gigabit Ethernet (Intel I226‑LM) plus IPMI LAN
• Atmiņas ierīces: 4 × SATA III savienotāji
• Iekšējie I/O: TPM savienotājs, 2 seriālo portu galvenes
• Aizmugurējie I/O: 6 × USB 3.2 Gen2 Type‑A, 4 × USB 2.0, 2 × RJ‑45 LAN, IPMI LAN, 2 × DisplayPort, 2 × HDMI, 1 × VGA, 2 × seriālie
• BIOS un pārvaldība: UEFI AMI BIOS, ACPI versija 6.5, SMBIOS versija 3.7
• Darbības apstākļi: 0–60 °C; uzglabāšana −40–85 °C; darbības mitrums 10–85% ; uzglabāšanas mitrums 10–95%
• Izmēri (P×D): 244 × 244 mm

Lietošana

Uzstādiet X14SAZ‑TLN4F saderīgā micro‑ATX korpusā ar Socket 1851 procesoru no atbalstītās Intel Core Ultra (Series 2) saimes un aizpildiet DDR5 DIMM ligzdas saskaņā ar mātesplates rokasgrāmatu. Pievienojiet strāvu, atmiņas ierīces pie SATA III portiem un tīkla kabeļus pie 2,5 Gb LAN un IPMI portiem pēc nepieciešamības. Konfigurējiet BIOS/UEFI iestatījumus, izmantojot UEFI AMI saskarni, lai iestatītu sāknēšanas secību, atmiņas iestatījumus (ECC iespējot/atspējot) un ACPI pārvaldību. Izmantojiet IPMI saskarni attālinātai uzraudzībai un pārvaldībai, kur tā ir pieejama.

Ieteikumi

Nodrošiniet atbilstošu gaisa plūsmu korpusā un dzesēšanu, lai uzturētu apkārtējās darba temperatūras no 0 līdz 60 °C; pareiza ventilācija samazina termiskās droselēšanas vai aparatūras bojājumu risku. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar plati, un skatiet Supermicro uzstādīšanas rokasgrāmatu pareizai atmiņas aizpildīšanai un džemperu/galveņu iestatījumiem.
