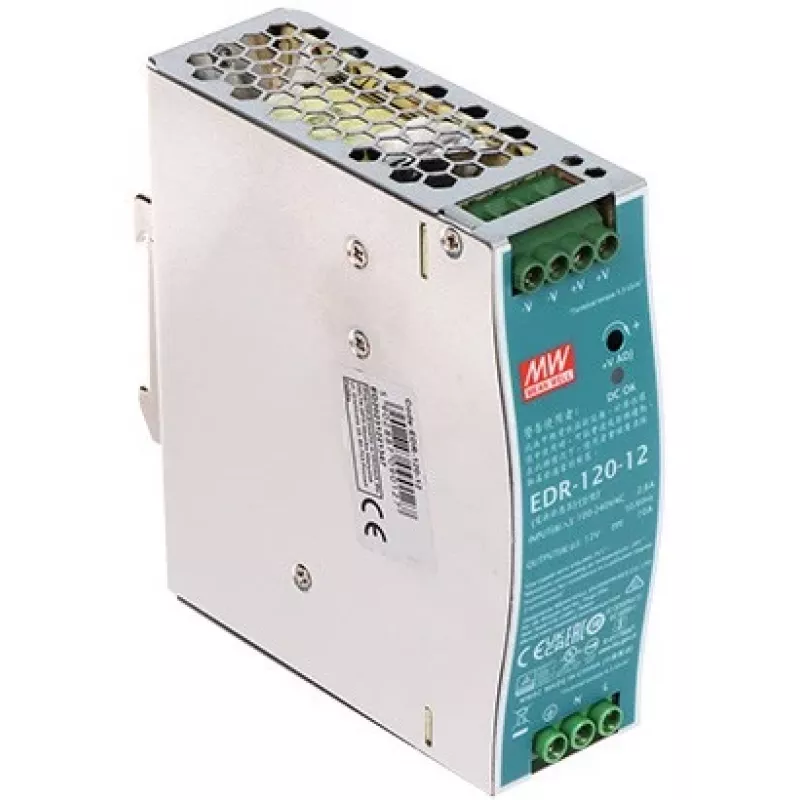

MEAN WELL EDR-120-12 DIN sliežu barošanas avots 120W 12V 10A rūpnieciskais komutācijas barošanas bloks

Rūpnieciskie vadības paneļi un ēku automatizācijas sistēmas bieži prasa uzticamu barošanas avotu, ko var montēt tieši uz DIN sliedes, izturēt skarbu elektrisko vidi un nodrošināt stabilu līdzstrāvas izeju bez pārtraukumiem. MEAN WELL EDR-120-12 atbilst šai prasībai ar jaudīgu 120 vatu komutācijas barošanas avotu, kas izstrādāts nepārtrauktai darbībai prasīgos apstākļos. Tas pārveido universālo maiņstrāvas ieeju 90-264VAC (vai 127-370VDC) stingri regulētā 12V līdzstrāvas izejā līdz 10 ampēriem, padarot to ideāli piemērotu sensoru, PLC, releju un citu automatizācijas komponentu barošanai.

Kam tas paredzēts

Šis barošanas avots ir izstrādāts sistēmu integratoriem, paneļu ražotājiem un apkopes inženieriem, kuriem nepieciešama kompakta, uz DIN sliedes montējama ierīce, kas atbilst starptautiskajiem drošības un EMC standartiem. Tā metāla korpuss un brīvās gaisa konvekcijas dzesēšana nodrošina izturību bez ventilatoru nepieciešamības, samazinot apkopi un troksni vadības skapjos. Regulējams izejas spriegums (10.8-13.8V) ļauj precīzi noregulēt atbilstoši konkrētām slodzes prasībām, savukārt visaptveroša aizsardzība pasargā no īssavienojumiem, pārslodzes, pārsprieguma un pārkaršanas.

Galvenās funkcijas

• 120W izejas jauda ar 12V DC / 10A nominālu lielas slodzes prasībām
• Universāla maiņstrāvas ieeja 90-264VAC (127-370VDC) globālai lietošanai
• Montāža uz DIN sliedes TS-35/7.5 vai TS-35/15 ātrai uzstādīšanai
• Augsta efektivitāte līdz 88% samazina enerģijas zudumus un siltuma rašanos
• Regulējams izejas spriegums no 10.8V līdz 13.8V elastībai
• Aizsardzība pret īssavienojumu, pārslodzi, pārspriegumu un pārkaršanu
• Brīvās gaisa konvekcijas dzesēšana – bez ventilatora, klusa darbība, ilgāks kalpošanas laiks
• Zems enerģijas patēriņš bez slodzes (<0.5W) atbilst enerģijas taupīšanas prasībām
• 3KVAC izolācija starp ieeju un izeju drošībai
• Atbilst UL 508 un TUV EN60950-1 drošības standartiem
• EMC atbilstība: EN55022 Class B, EN61000-3-2 Class A

Specifikācijas

• Izejas spriegums: 12V DC
• Izejas strāva: 10A
• Nominālā jauda: 120W
• Ieejas spriegums: 90-264VAC / 127-370VDC
• Efektivitāte: 88%
• Montāža: DIN sliede TS-35/7.5 vai TS-35/15
• Darba temperatūra: -20 līdz +60°C
• Dzesēšana: Brīvās gaisa konvekcija
• Ripple & troksnis: 120mVp-p
• Izolācijas spriegums: 3KVAC
• Enerģijas patēriņš bez slodzes: <0.5W
• Noturības laiks: 20ms pie 230VAC pilnas slodzes
• Korpusa materiāls: Metāla korpuss
• Drošības standarti: UL 508, TUV EN60950-1
• EMC standarti: EN55022 Class B, EN61000-3-2 Class A

Padomi

Uzstādot EDR-120-12, pārliecinieties, ka ap ierīci ir pietiekama ventilācija, lai nodrošinātu brīvās gaisa konvekcijas dzesēšanu. Lietojumiem, kuros nepieciešams cits izejas spriegums, izmantojiet iebūvēto potenciometru, lai noregulētu norādītajā diapazonā. Vienmēr pārbaudiet, vai kopējā slodze nepārsniedz 120W, lai nodrošinātu uzticamu darbību un ilgu kalpošanas laiku.
