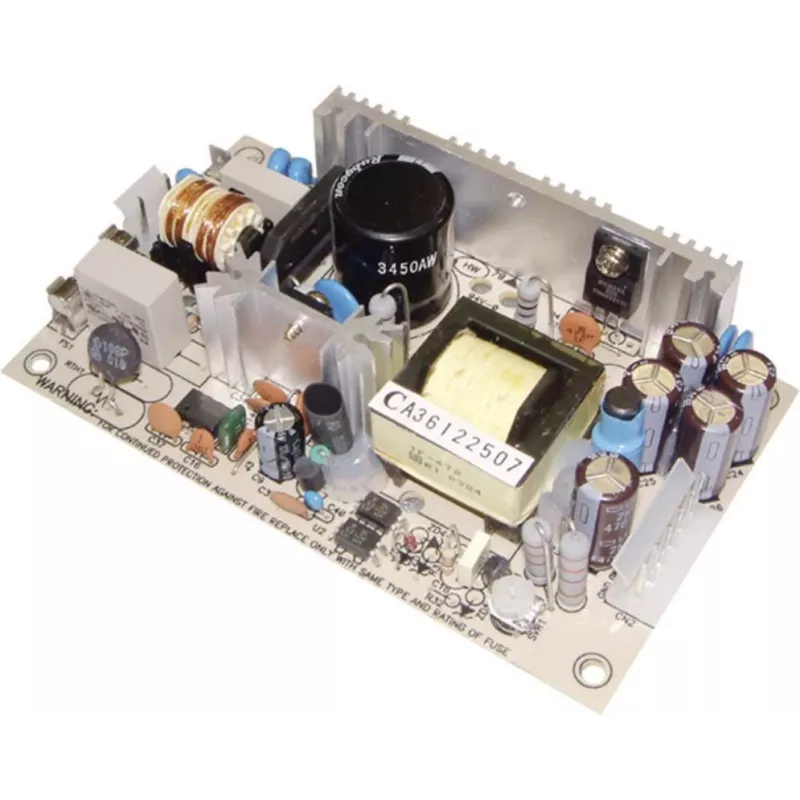

MEAN WELL PT-45B 45W trīs izeju AC/DC komutācijas barošanas bloks, 5V/12V/-12V, atvērta rāmja

Daudzām industriālām un iegultām sistēmām ir nepieciešams kompakts, uzticams barošanas avots, kas nodrošina vairākus līdzstrāvas spriegumus no viena maiņstrāvas ieejas. MEAN WELL PT-45B risina šo problēmu, nodrošinot trīs regulētas izejas—5V, 12V un -12V—45W atvērta rāmja dizainā, ideāli piemērots jauktu spriegumu ķēžu barošanai automatizācijā, instrumentos un vadības iekārtās.

Kam tas paredzēts

Šis barošanas bloks ir paredzēts inženieriem, sistēmu integratoriem un OEM ražotājiem, kuriem nepieciešams uzticams trīs izeju AC/DC pārveidotājs iegultām lietotnēm, testa iekārtām vai industriālo vadības paneļu vajadzībām. Tas ir piemērots projektiem, kur telpa ir ierobežota un nepieciešami vairāki sprieguma līmeņi, piemēram, loģisko shēmu, sensoru un analogo posmu vienlaicīgai barošanai.

Galvenās iezīmes

• Trīs izejas: +5V (līdz 5A), +12V (līdz 2A) un -12V (līdz 0,5A) daudzpusīgai jaudas sadalei.
• Plašs ieejas diapazons: pieņem 85–264VAC vai 120–370VDC, nodrošinot saderību ar globālajiem tīkla spriegumiem.
• Augsta efektivitāte: tipiskā 78% efektivitāte samazina siltuma izdalīšanos un enerģijas zudumus.
• Visaptveroša aizsardzība: iebūvēta pārslodzes aizsardzība (hiccup režīms, automātiska atjaunošanās) un pārsprieguma aizsardzība uz 5V līnijas nodrošina drošu darbību.
• Atvērta rāmja PCB konstrukcija: viegli integrējama korpusos vai sistēmās ar pielāgotu montāžu.
• Drošības un EMC atbilstība: atbilst UL60950-1, TUV EN60950-1 un EN55022 Class B prasībām, nodrošinot uzticamu, zema trokšņa darbību.

Specifikācijas

• Nominālā jauda: 45W
• Izeja 1: +5V DC, 0,5–5A
• Izeja 2: +12V DC, 0,1–2A
• Izeja 3: -12V DC, 0,1–0,5A
• Ieejas spriegums: 85–264VAC / 120–370VDC
• Pulsācija un troksnis: 80mVp-p (5V), 120mVp-p (±12V)
• Sprieguma regulēšanas diapazons (CH1): +4,75 līdz +5,5V
• Darba temperatūra: -10 līdz +60°C
• Montāža: atvērta rāmja / PCB tips
• Drošības standarti: UL60950-1, TUV EN60950-1
• EMC: EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Padomi

Integrējot PT-45B, nodrošiniet pietiekamu gaisa plūsmu ap iekārtu, lai uzturētu darbību noteiktajā temperatūras diapazonā. Lietojumiem, kuriem nepieciešams konkrēts 5V izvads, izmantojiet iebūvēto regulēšanas potenciometru sprieguma precīzai noregulēšanai. Vienmēr pārbaudiet, vai kopējā slodze visās trīs izejās nepārsniedz 45W, lai izvairītos no pārslodzes aizsardzības iedarbināšanas.
