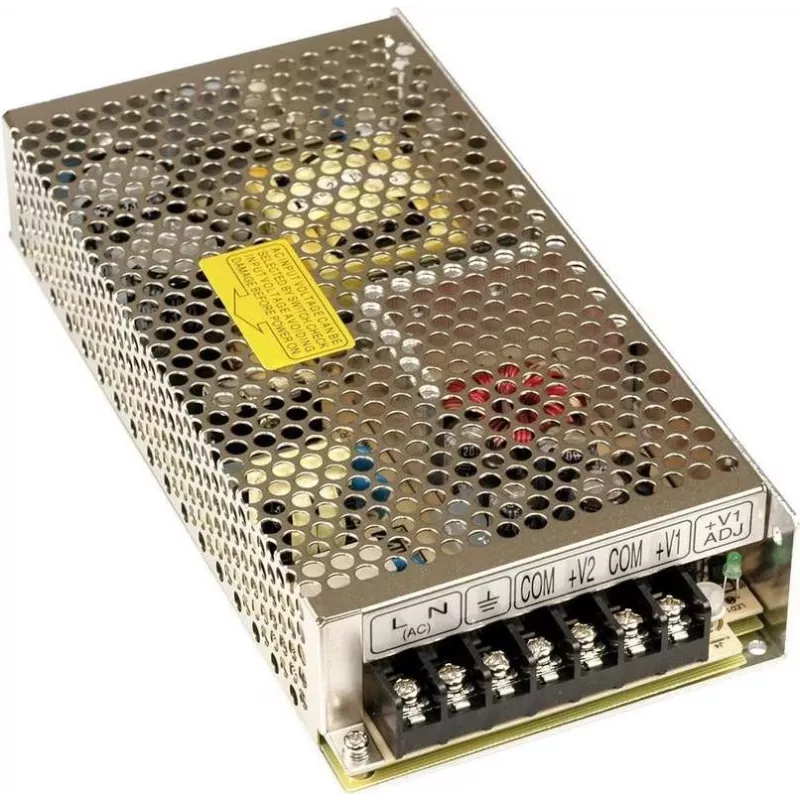

MEAN WELL RD-125-1224 125W divu izeju AC/DC barošanas bloks 12V 7A + 24V 2.5A

Rūpnieciskās un automatizācijas sistēmas bieži pieprasa uzticamu līdzstrāvas barošanu no diviem dažādiem sprieguma līmeņiem vienlaikus, taču atsevišķu barošanas bloku apvienošana palielina izmaksas, vadu sarežģītību un aizņem vietu. MEAN WELL RD-125-1224 to atrisina, apvienojot 12 VDC kanālu ar 7 A un 24 VDC kanālu ar 2.5 A vienā kompaktā, uz šasijas montējamā iekārtā. Ar kopējo izejas jaudu 125 W tas bez kompromisiem nodrošina jauktas slodzes, piemēram, motorus, kontrolierus, sensorus un sakaru moduļus.

Kam tas paredzēts

Šis barošanas bloks ir paredzēts sistēmu integratoriem, mašīnu ražotājiem un apkopes inženieriem, kuriem vadības skapjos, CNC iekārtās, tirdzniecības automātos vai testa stendos nepieciešams uzticams divu spriegumu avots. Tas ir piemērots lietojumiem, kur gan 12 V, gan 24 V ierīcēm jādarbojas no viena maiņstrāvas avota, samazinot krājumu apjomu un vienkāršojot uzstādīšanu.

Galvenās iezīmes

• Divi izolēti izejas kanāli: 12 VDC / 7 A un 24 VDC / 2.5 A, kopējā nepārtrauktā jauda 125 W.
• Plašs maiņstrāvas ieejas diapazons 85–264 VAC (izvēlēties) un 240–370 VDC ieeja rūpnieciskai elastībai.
• Iebūvēts līdzstrāvas ventilators piespiedu gaisa dzesēšanai, nodrošinot stabilu darbību līdz +60 °C.
• Visaptverošas aizsardzības: īssavienojuma, pārslodzes un pārsprieguma aizsardzība abos izejas kanālos.
• Zems pulsācijas un trokšņa līmenis: 120 mVp-p pie 12 V, 150 mVp-p pie 24 V.
• Augsta izolācija: 3 kVAC starp ieeju un izeju, atbilst UL60950-1 un TUV EN60950-1 drošības standartiem.
• EMC atbilstība EN55022 Class B, lai samazinātu elektromagnētiskos traucējumus.
• Montāža uz šasijas ar skrūvju spailēm drošai elektroinstalācijai rūpnieciskā vidē.

Specifikācijas

• Zīmols: MEAN WELL
• Modelis: RD-125-1224
• MPN: RD-125-1224
• EAN: 4021087015035
• Izejas jauda: 125 W
• Izeja 1: 12 VDC, 7 A
• Izeja 2: 24 VDC, 2.5 A
• Ieejas spriegums: 85–264 VAC (izvēlēties), 240–370 VDC
• Efektivitāte: 80% tipiska
• Dzesēšana: Piespiedu gaisa (iebūvēts līdzstrāvas ventilators)
• Aizsardzības: Īssavienojums, pārslodze, pārspriegums
• Darba temperatūra: -10 līdz +60 °C
• Pulsācija un troksnis: 120 mVp-p (12 V), 150 mVp-p (24 V)
• Izolācijas spriegums: 3 kVAC (ieeja uz izeju)
• Drošības standarti: UL60950-1, TUV EN60950-1
• EMC emisija: EN55022 Class B
• Iestatīšanas, pieauguma laiks: 1000 ms, 50 ms pie pilnas slodzes (230 VAC)
• Uzturēšanas laiks: 20 ms pie pilnas slodzes (230 VAC)
• Montāža: Uz šasijas

Padomi

Vienmēr pārbaudiet, vai kopējā slodze katrā izejā nepārsniedz tās nominālo strāvu, un nodrošiniet pietiekamu gaisa plūsmu ap iekārtu, strādājot tuvu augšējai temperatūras robežai. Lai nodrošinātu labāko trokšņa veiktspēju, izmantojiet savītu pāru vadus izejas savienojumiem un turiet ieejas un izejas kabeļus atsevišķi.
