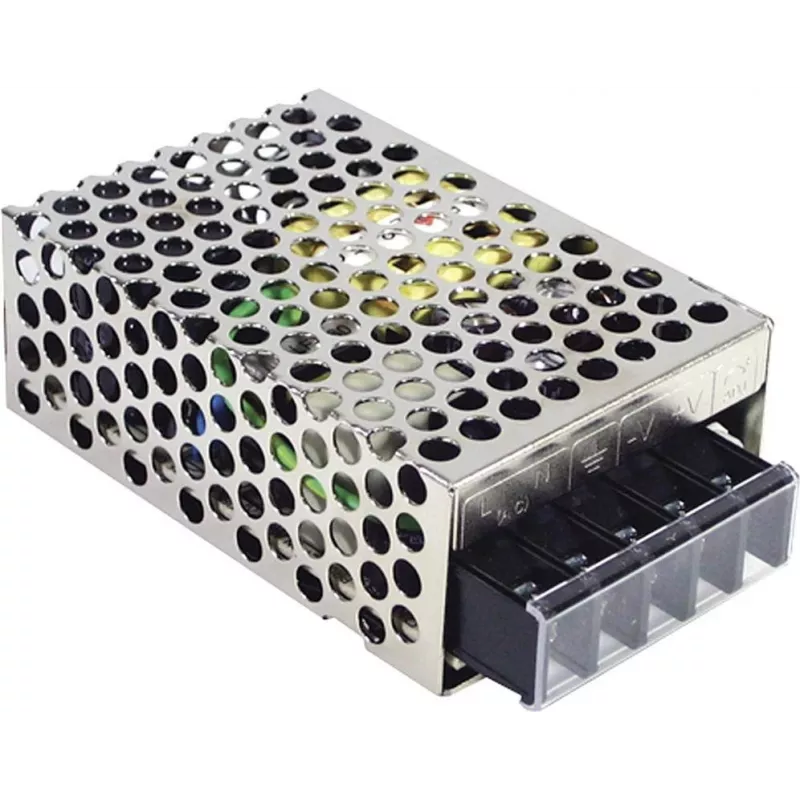

MEAN WELL SD-15B-12 DC-DC pārveidotājs, 15W, 12V 1.25A, PCB montāža

Rūpnieciskās vadības paneļiem un automatizācijas sistēmām bieži ir nepieciešams stabils 12V DC barošanas avots no 24V DC kopnes. MEAN WELL SD-15B-12 ir kompakts DC-DC pārveidotājs, kas pazemina 19,2–36V DC ieejas spriegumu līdz regulētam 12V DC izejas spriegumam ar strāvu līdz 1,25A, nodrošinot 15W jaudu. Tā PCB montāžas dizains ar brīvu gaisa konvekcijas dzesēšanu ļauj to viegli integrēt ierobežotas telpas korpusos, savukārt iebūvētās aizsardzības pret īssavienojumu, pārslodzi un pārspriegumu nodrošina uzticamu darbību prasīgos apstākļos.

Galvenās specifikācijas

• Ieejas sprieguma diapazons: 19,2–36V DC
• Izejas spriegums: 12V DC
• Izejas strāva: 1,25A
• Nominālā jauda: 15W
• Izolācijas spriegums: 1500V DC
• Efektivitāte: 74% (tipiska)
• Darba temperatūra: -20 līdz +60°C
• Uzglabāšanas temperatūra: -40 līdz +85°C
• Montāžas tips: PCB montāža
• Atbilstība: UL60950-1, TUV EN60950-1, CE

Kāpēc izvēlēties

SD-15B-12 piedāvā rentablu risinājumu 24V DC rūpnieciskās barošanas pārveidošanai tīrā 12V DC izejā. Tā plašais ieejas diapazons pielāgojas barošanas sprieguma svārstībām, un 1500V DC izolācija aizsargā jutīgas shēmas. Pateicoties kompaktajiem izmēriem un tam, ka nav nepieciešama piespiedu dzesēšana, tas vienkāršo PCB izvietojumu un samazina sistēmas sarežģītību.

Ideāli lietošanas gadījumi

• Rūpnieciskā automatizācija un vadības sistēmas
• Telekomunikāciju iekārtas
• Instrumenti un sensori
• Ar akumulatoru darbināmas ierīces
• Sadalītās barošanas arhitektūras

Noderīgi zināt

Pārveidotājs ir paredzēts PCB montāžai un tam ir brīvas gaisa konvekcijas dzesēšana, tāpēc normālos apstākļos papildu dzesētājs nav nepieciešams. Tas atbilst starptautiskajiem drošības standartiem un ir piemērots plašam rūpniecisko lietojumu klāstam. Vienmēr pārbaudiet ieejas polaritāti un nodrošiniet pietiekamu atstarpi ventilācijai.
