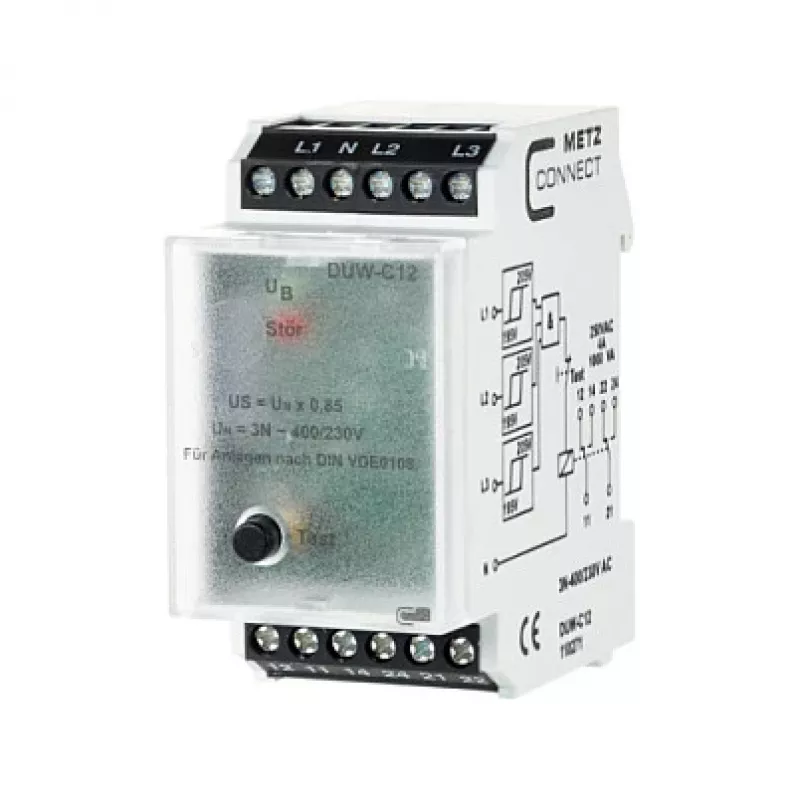

METZ DUWC12 Fāžu kontroles relejs 3N 400/230 V (110271)

METZ DUWC12 ir kompakts trīsfāžu kontroles relejs, kas izstrādāts 3N maiņstrāvas 400/230 V tīkliem. Tas seko fāžu secībai, fāzes zudumam, zemspriegumam, pārspriegumam un asimetrijai, iedarbinot trauksmi vai atslēdzot slodzi, kad parametri novirzās ārpus iestatītajām robežām. Regulējami reakcijas un atjaunošanas aizkaves laiki novērš kļūdainu atslēgšanos, savukārt divi potenciāli brīvi pārslēgšanas kontakti nodrošina elastīgu integrāciju vadības ķēdēs.

Pārskats

Izstrādāts DIN sliedes montāžai (TS35), DUWC12 aizņem tikai trīs moduļu platumus, padarot to ideāli piemērotu kompaktiem sadales skapjiem. Tā skaidri LED indikatori parāda fāžu statusu, releja stāvokli un kļūdas veidu, nodrošinot ātru diagnostiku. Ierīce darbojas plašā temperatūras diapazonā un piedāvā skrūvju spailes vienkāršai vadu pieslēgšanai.

Galvenās priekšrocības

• Fāžu secības, fāzes zuduma, zemsprieguma, pārsprieguma un asimetrijas kontrole vienā relejā
• Regulējams zemsprieguma slieksnis (70–95% no Un) un pārsprieguma slieksnis (105–130% no Un)
• Asimetrijas noteikšana regulējama no 5% līdz 20%
• Reakcijas un atjaunošanas aizkaves laiki konfigurējami no 0,1 līdz 10 sekundēm
• Divi pārslēgšanas kontakti ar nominālo strāvu 5 A / 250 V maiņstrāvas, nodrošinot daudzpusīgu pārslēgšanu
• LED indikatori ātrai darbības atgriezeniskajai saitei

Tehniskie dati

• Produkta veids: Fāžu kontroles relejs
• Nominālais spriegums (Un): 3N maiņstrāva 400/230 V
• Frekvence: 50/60 Hz
• Izejas kontakti: 2 × pārslēgšanas (SPDT)
• Kontaktu nominālā strāva: 5 A / 250 V maiņstrāvas (AC1)
• Montāža: DIN sliede TS35, 3 TE (aptuveni 54 mm)
• Savienojums: Skrūvju spailes
• Aizsardzības klase: IP40 (korpusam), IP20 (spailēm)
• Darba temperatūra: -25°C līdz +55°C

Mūsu vērtējums

Izturīgs, regulējams fāžu kontroles relejs, kas nodrošina visaptverošu trīsfāžu aizsardzību kompaktā DIN sliedes formā. Ideāli piemērots OEM ražotājiem, sadales skapju montētājiem un apkopes komandām, kas meklē uzticamu iekārtu un instalāciju aizsardzību.
