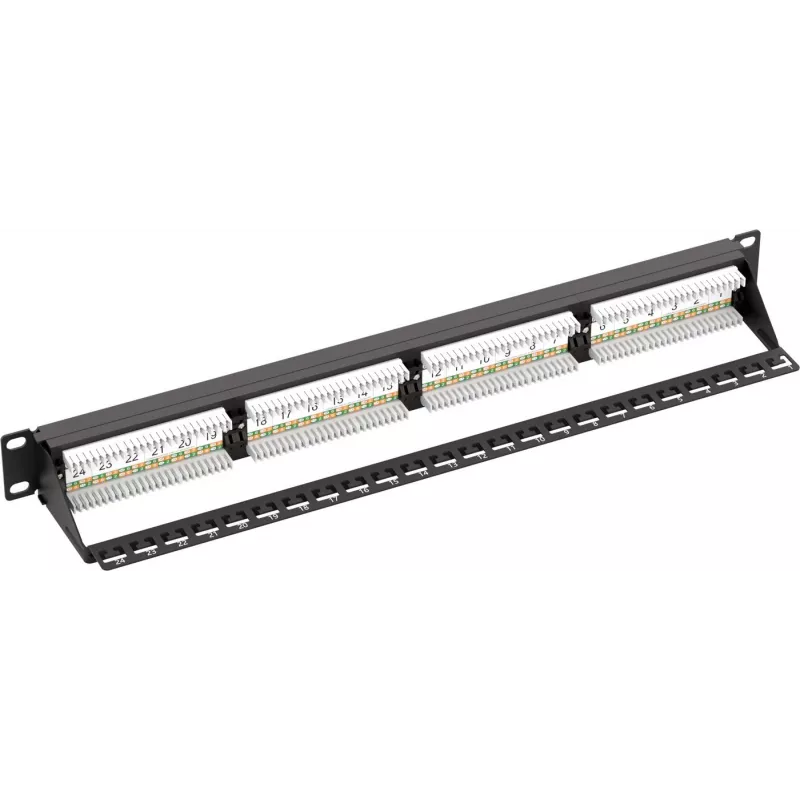

Microconnect PP-004 ielāpu panelis 1U

Microconnect PP-004 ir 1U statīvā montējams ielāpu panelis, kas paredzēts 24 RJ-45 portiem un Cat6 kabeļu videi. Tā kompaktais 1U formas faktors un melnā apdare iederas standarta tīkla statīvos, nodrošinot kārtīgu priekšējās piekļuves termināciju un organizētu kabeļu maršrutēšanu. Paneļa metāla konstrukcija līdzsvaro izturību ar mazu svaru 0,55 kg, atvieglojot apstrādi un uzstādīšanu iekārtu skapjos.

Priekšrocības

Ielāpu panelis nodrošina centralizētu kabeļu pārvaldību Cat6 tīkliem, samazinot jucekli un vienkāršojot pārvietošanu, pievienošanu un maiņas. Tā 24 portu izkārtojums atbalsta augsta blīvuma instalācijas, vienlaikus saglabājot skaidru portu marķējumu un vienkāršu piekļuvi. Plānais 1U profils taupa vietu statīvā, un melnā apdare integrējas ar izplatītu statīvu estētiku. Vieglais dizains atvieglo montāžu un pārvietošanu uzstādītājiem, nezaudējot strukturālo stabilitāti.

Piemērots

• Mazu un vidēju biroju tīkla statīviem
• Serveru telpām un telekomunikāciju skapjiem
• Strukturētu kabeļu sistēmu projektiem, izmantojot Cat6 kabeļus
• Ielāpu un šķērssavienojumu paneļiem slēdžiem un maršrutētājiem

Galvenās specifikācijas

• Formas faktors: 1U statīva montāža
• Porti: 24 RJ-45 porti (Cat6)
• Kabeļu standartu atbalsts: Cat6
• Krāsa: Melna
• Svars: 0,55 kg
• Iepakojuma izmēri (aptuveni): 110 mm × 520 mm × 80 mm

Kā lietot

Uzstādiet ielāpu paneli standarta 19 collu statīvā, savietojot paneļa montāžas caurumus ar statīva sliedēm un nostiprinot to ar piemērotām statīva skrūvēm. Terminējiet Cat6 kabeļus aizmugurējās IDC vai spaiļu pozīcijās, ievērojot T568A vai T568B vadu shēmu atbilstoši jūsu instalācijas standartiem. Pievienojiet ielāpu vadus no priekšējiem RJ-45 portiem tīkla iekārtām, piemēram, slēdžiem vai maršrutētājiem, un izmantojiet skaidru portu marķējumu, lai uzturētu organizētu kabeļu sistēmu. Pēc uzstādīšanas pārbaudiet nepārtrauktību un veiktspēju ar kabeļu testeri, lai nodrošinātu, ka katrs ports atbilst Cat6 prasībām.

Ieteikumi

Uzticamai veiktspējai izmantojiet sertificētus Cat6 ielāpu vadus un, maršrutējot kabeļus uz paneli, ievērojiet pareizu kabeļu lieces rādiusu. Marķējiet katru portu un dokumentējiet savienojumus tīkla pārvaldības ierakstos. Izvairieties no pārāk spēcīgas statīva skrūvju pievilkšanas un nodrošiniet pietiekamu gaisa plūsmu statīvā, lai novērstu blakus esošo aktīvo iekārtu pārkaršanu.
