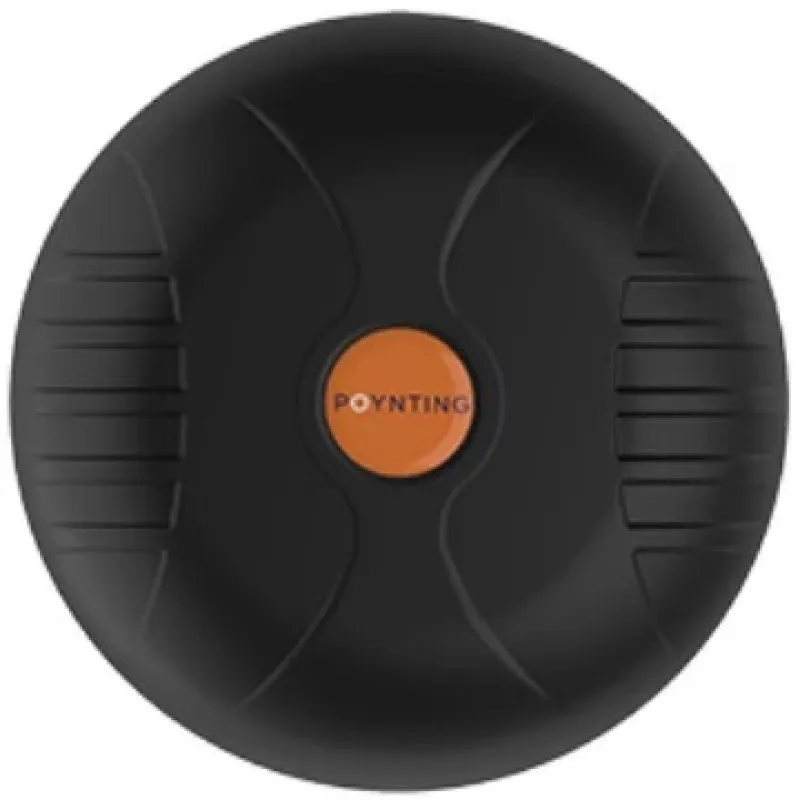

MIMO virziena tīkla antena Poynting A-MIMO-0004-V1-15-B SMA, 21 dBi, 0,617–7,2 GHz

Poynting A-MIMO-0004-V1-15-B ir virziena MIMO tīkla antena, kas piedāvā integrētu vairāku joslu spēju kompaktā melnā korpusā. 5-in-1 dizains apvieno divus mobilo sakaru elementus, divus divjoslu Wi‑Fi elementus un vienu GPS/GLONASS elementu, lai nodrošinātu vienlaicīgu pārklājumu no 0,617 līdz 7,2 GHz ar maksimālo pastiprinājumu 21 dBi. Antena izmanto SMA savienotājus, 50 Ω pretestību un ir paredzēta virziena mobilo sakaru un Wi‑Fi instalācijām transportā, jūrniecībā un rūpnieciskā M2M/IoT vidē. Korpuss ir kompakts un izturīgs, izstrādāts, lai izturētu prasīgus apstākļus, vienlaikus samazinot nospiedumu un uzstādīšanas sarežģītību.

Priekšrocības

Integrētais 5-in-1 izkārtojums samazina vajadzību pēc vairākām atsevišķām antenām, nodrošinot mobilo sakaru 2x2 MIMO, Wi‑Fi 2x2 MIMO un GNSS vienā ierīcē, vienkāršojot uzstādīšanu un kabeļu savienošanu. Īpaši platjoslas mobilo sakaru pārklājums (617–6000 MHz) un paplašināts Wi‑Fi atbalsts (2,4 GHz un 5–7,2 GHz) nodrošina plašu operatoru un tehnoloģiju savietojamību, ieskaitot mūsdienu LTE/4G un 5G lietošanu līdz 6 GHz. Antenas starojuma diagrammas līdzsvaro visvirziena pārklājumu un diagrammu daudzveidību, lai uzlabotu saites stabilitāti mobilā un jūras kontekstā. Kompakts izmērs, izturīga konstrukcija un atbilstība CE un RoHS prasībām padara to piemērotu komerciālām, rūpnieciskām un transporta izvietošanām.

Piemērots

• Iekārtām transportlīdzekļos komerciālām un rūpnieciskām flotēm
• Jūras antenām laivām un kuģiem, kam nepieciešami mobilie sakari, Wi‑Fi un GNSS
• M2M un IoT tīkla vārtejām, kam vajadzīgas vairāku joslu mobilie sakari un divjoslu Wi‑Fi
• Pagaidu vai fiksētiem virziena savienojumiem, kam nepieciešams augsts pastiprinājums un MIMO

Galvenās specifikācijas

• Frekvenču diapazons: 0,617–7,2 GHz (mobilo sakaru un Wi‑Fi elementi šajā diapazonā)
• Maksimālais pastiprinājums: 21 dBi
• Konfigurācija: 5-in-1 (2 mobilo sakaru elementi, 2 Wi‑Fi elementi, 1 GNSS elements)
• Pretestība: 50 Ω
• Savienotāji: SMA
• Barošana: atbalsta līdzstrāvas ieeju (2,7–3,3 V ieejas diapazons), maksimālais patēriņš līdz 50 W
• Korpuss: kompakts melns korpuss — augstums aptuveni 65 mm, diametrs aptuveni 160 mm, svars aptuveni 740 g
• Vide: laikapstākļiem izturīgs dizains, piemērots transportam un jūras lietošanai; atbilst CE un RoHS

Lietošana

Uzstādiet antenu piemērotā paaugstinātā un neaizsegtā vietā uz transportlīdzekļa vai kuģa, kur var panākt virziena pārklājumu pret mērķa šūnas torni vai piekļuves punktu. Pievienojiet katru SMA kabeli attiecīgajām modema, maršrutētāja vai Wi‑Fi ierīces pieslēgvietām saskaņā ar ierīces ražotāja elektroinstalācijas shēmu MIMO un GNSS. Nodrošiniet, lai līdzstrāvas barošanas avots būtu norādītajā ieejas diapazonā un kabeļu posmos, ja nepieciešams, tiktu izmantots 50 Ω koaksiālais kabelis. Pievelciet SMA savienotājus, lai novērstu iekļūšanu, un pārbaudiet zemējumu un blīvējumu stiprinājumu vietās, ja izmanto jūras vai atklātā vidē.

Ieteikumi

Lai iegūtu vislabāko veiktspēju, virziet antenu pret primāro signāla avotu, samaziniet tuvumā esošos metāla šķēršļus un izmantojiet kvalitatīvu 50 Ω kabeļu sistēmu ar atbilstošu ferīta slāpēšanu. Periodiski pārbaudiet blīvējumu un savienojumus attiecībā uz koroziju jūras vidē un pārbaudiet antenas novietojumu, mainot operatorus vai frekvenču joslas, lai saglabātu optimālu MIMO veiktspēju.
