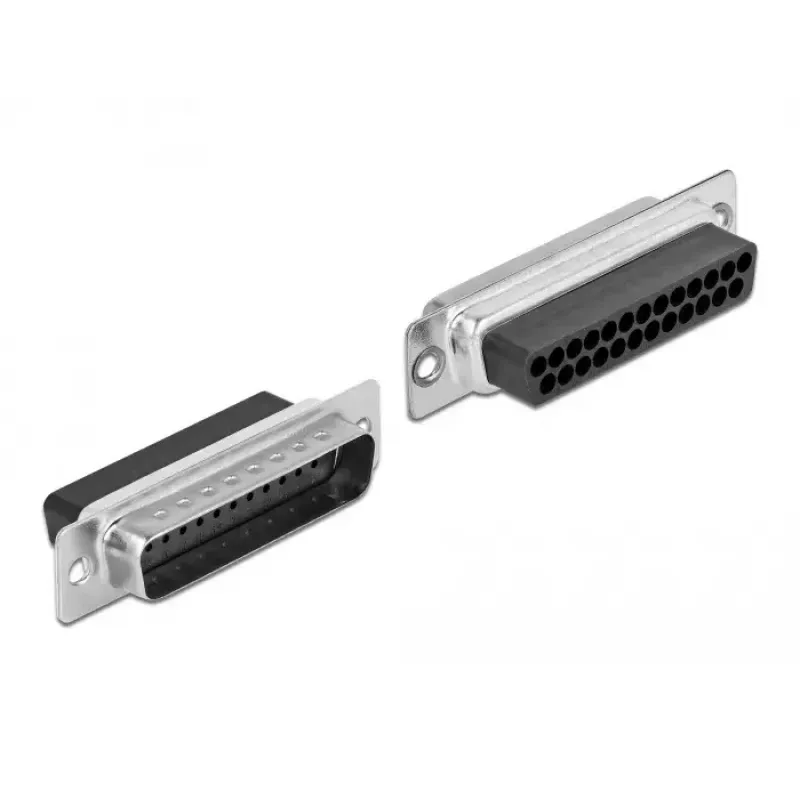

Montāžas komplekts D-Sub 25 kontaktu vīrišķais uz RJ45 sievišķais DeLOCK 66648

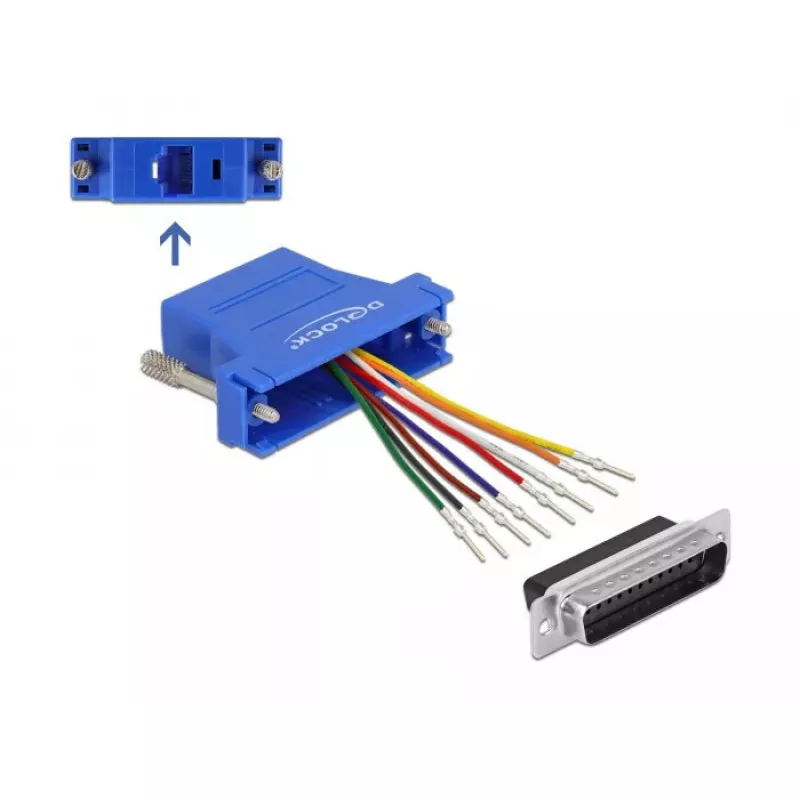

DeLOCK montāžas komplekts D-Sub 25 kontaktu vīrišķais uz RJ45 sievišķais (modelis 66648) ļauj paplašināt vai pielāgot seriālo saskarni, terminējot izvēles Cat.5/5e/6 kabeli uz D-Sub 25 kontaktu vīrišķā savienotāja. Komplektā ietilpst zils RJ45 sievišķais korpuss un detaļas, lai izveidotu pielāgotu adapteri, kur kontaktu izvietojumu var iestatīt individuāli, ievietojot kabeļa dzīslas vēlamajās savienotāja pozīcijās un fiksējot tās korpusā.

Priekšrocības

Šis montāžas komplekts ļauj izveidot pielāgotu savienojumu starp D-Sub 25 kontaktu vīrišķo un RJ45 sievišķo ligzdu, atbalstot Cat.5 / 5e / 6 kabeļu tipus. Modulārais dizains nodrošina individuālu kontaktu izvietojumu un terminēšanu uz vietas, savukārt izturīgais zilais korpuss piedāvā stabilu savienojumu, kas piemērots atkārtotai lietošanai. Komplekts ir kompakts un paredzēts profesionālai vai hobiju līmeņa kabeļu montāžai.

Piemērots

• Pielāgotu seriālo adapteru kabeļu izveidei (D-Sub 25 kontaktu vīrišķais uz RJ45)
• Prototipēšanai un laboratorijas iekārtu vadiem
• Terminēšanai uz vietas un kabeļu remontiem
• Zema līdz vidēja ātruma datu un vadības signālu savienojumiem

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 66648
• EAN: 4043619666485
• Savienotājs 1: D-Sub 25 kontaktu vīrišķais
• Savienotājs 2: RJ45 sievišķais (ligzda)
• Saderīgs kabelis: Cat.5 / Cat.5e / Cat.6
• Produkta krāsa: Zila

Lietošana

Noņemiet Cat.5/5e/6 kabeļa apvalku, lai atsegtu atsevišķās dzīslas, sakārtojiet vadus atbilstoši vēlamajam kontaktu izvietojumam un ievietojiet katru dzīslu attiecīgajā RJ45 sievišķā ieliktņa caurumā. Pārliecinieties, ka katrs vads fiksējas korpusā, pēc tam samontējiet pārējās komplekta daļas, lai nostiprinātu savienojumu un uzmontētu D-Sub 25 kontaktu vīrišķo savienotāju pēc nepieciešamības. Pirms lietošanas pārbaudiet nepārtrauktību un pareizu kontaktu izvietojumu ar testeri.

Ieteikumi

Izmantojiet šo komplektu zema līdz vidēja ātruma seriālajiem un vadības signālu lietojumiem; izvairieties no tā izmantošanas augstfrekvences Ethernet savienojumiem, ja vien kontaktu izvietojums un kabeļa ekranējums neatbilst nepieciešamajām specifikācijām. Pirms izvietošanas pārbaudiet samontētā kabeļa pareizu vadojumu un nepārtrauktību.
