Montāžas komplekts DeLOCK 86413 sudraba cinka

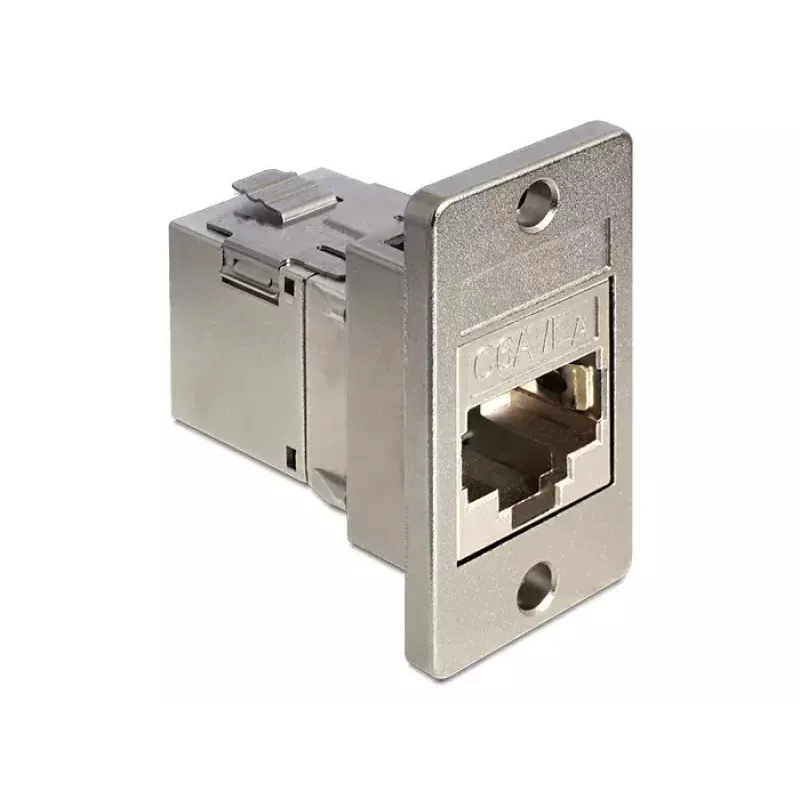

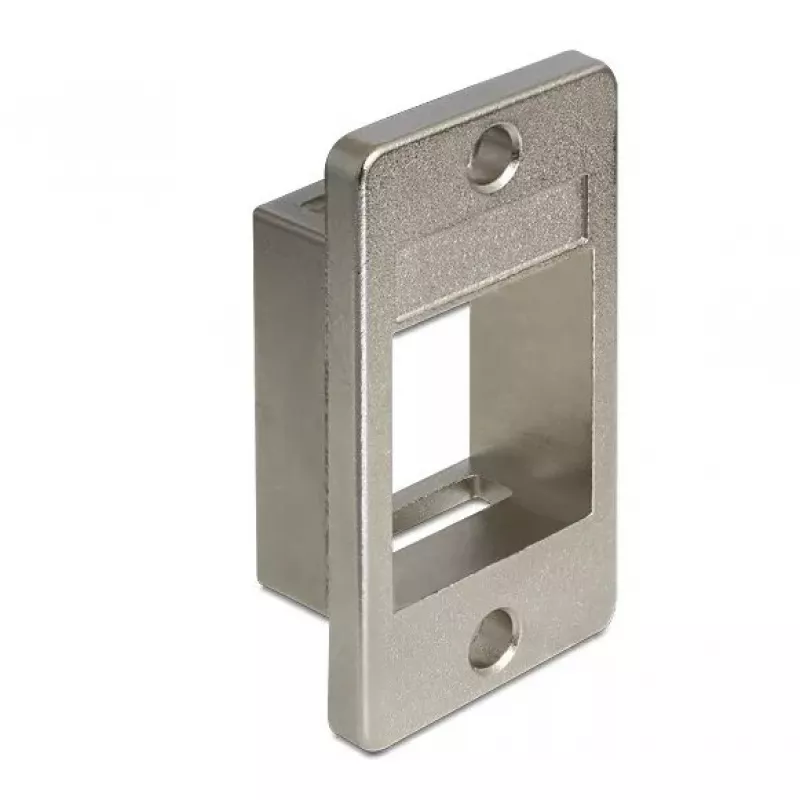

Šis Delock montāžas komplekts ir no cinka spiedlejuma izgatavots Keystone turētājs viena Keystone moduļa iespraužamai uzstādīšanai. Tas atbilst standartizētiem Keystone izmēriem un ir piemērots montāžai korpusos, futrāļos vai paneļos, nodrošinot kompaktu un izturīgu montāžas risinājumu ar sudraba apdari.

Priekšrocības

Turētājam ir iebūvēta datu plāksnīte un divas skrūvju atveres drošai stiprināšanai. Izgatavots no cinka spiedlejuma, tas nodrošina mehānisku stabilitāti un izturību pret koroziju salīdzinājumā ar dažām plastmasas alternatīvām. Standartizētie izgriezuma un pieslēgvietu izmēri nodrošina saderību ar parastajiem Keystone moduļiem.

Piemērots

• Viena Keystone moduļa montāžai elektroniskajos korpusos
• Paneļa vai futrāļa instalācijām tīkla vai audio/video savienotājiem
• Iekārtu remontam vai modernizēšanai, kurās tiek izmantotas standartizētas Keystone pieslēgvietas

Galvenās specifikācijas

• Keystone pieslēgvieta (PxH): 19,2 x 14,9 mm
• Paneļa izgriezums (PxH): 16,8 x 22,8 mm
• Montāžas atveru attālums: 28,9 mm (divas atveres)
• Materiāls: cinka spiedlejums
• Produkta krāsa: sudraba
• Izmēri (GxPxH): 9,8 x 19,1 x 35,5 mm

Lietošana

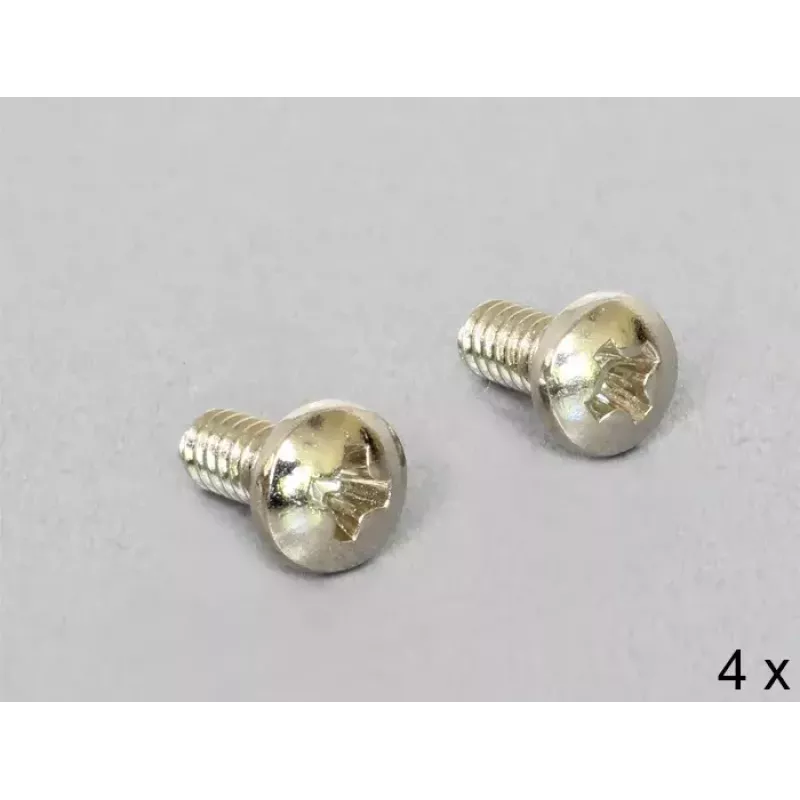

Izgrieziet paneļa atveri atbilstoši norādītajam paneļa izgriezuma izmēram un savietojiet Keystone moduli ar turētāju. Iespraudiet Keystone moduli turētājā, līdz tas nofiksējas vietā. Novietojiet turētāju panelī vai korpusā un nostipriniet to ar skrūvēm caur divām montāžas atverēm, kas atrodas 28,9 mm attālumā viena no otras.

Ieteikumi

Lai nodrošinātu uzticamu uzstādīšanu, izmantojiet skrūves, kas piemērotas paneļa materiālam, un izvairieties no pārmērīgas pievilkšanas, lai novērstu turētāja vai paneļa deformāciju. Pirms uzstādīšanas pārbaudiet Keystone moduļa saderību ar 19,2 x 14,9 mm pieslēgvietu.
