Montāžas kronšteins Multibrackets M VESA Super plāns Tilt & Turn

Multibrackets M VESA Super plāns Tilt & Turn ir zema profila montāžas kronšteins plakaniem ekrāniem no 32" līdz 65", kas iztur svaru līdz 40 kg. Izstrādāts nemanāmai integrācijai, šis plānais melnais turētājs nodrošina displeja novietojumu tuvu sienai ar minimālo attālumu 29 mm, un to var izbīdīt līdz 270 mm elastīgām skatīšanās pozīcijām. Tas atbalsta VESA stiprinājuma standartus no 100 x 100 mm līdz 400 x 400 mm, un to var paplašināt līdz 600 x 400 mm, izmantojot papildu VESA paplašinātāja komplektu. Kronšteins ir daļa no Super plāns Series, un tajā apvienots kompakts dizains ar izturīgiem materiāliem, lai nodrošinātu uzticamu ekrāna atbalstu un regulējamus skatīšanās leņķus.

Priekšrocības

M VESA Super plāns Tilt & Turn piedāvā minimālo 29 mm zema profila dizainu, nezaudējot izturību, jo spēj izturēt ekrānus līdz 40 kg, vienlaikus paliekot viegls. Iebūvētās elastīgās rokas nodrošina vienmērīgu izbīdīšanu, slīpuma un pagriešanas regulēšanu, lai optimizētu skatīšanās leņķus. Uzstādīšana ir vienkāršota ar iekļauto veidni, instrumentu komplektu un iebūvēto līmeņrādi, un viena cilvēka slīpuma regulēšana ļauj ātri veikt izlīdzināšanu uz vietas. Izstrādājums ir dizaina aizsargāts saskaņā ar ES Kopienas dizainparaugu 001717976-0001.

Piemērots

• 32"–65" LED un OLED plakano paneļu montāžai

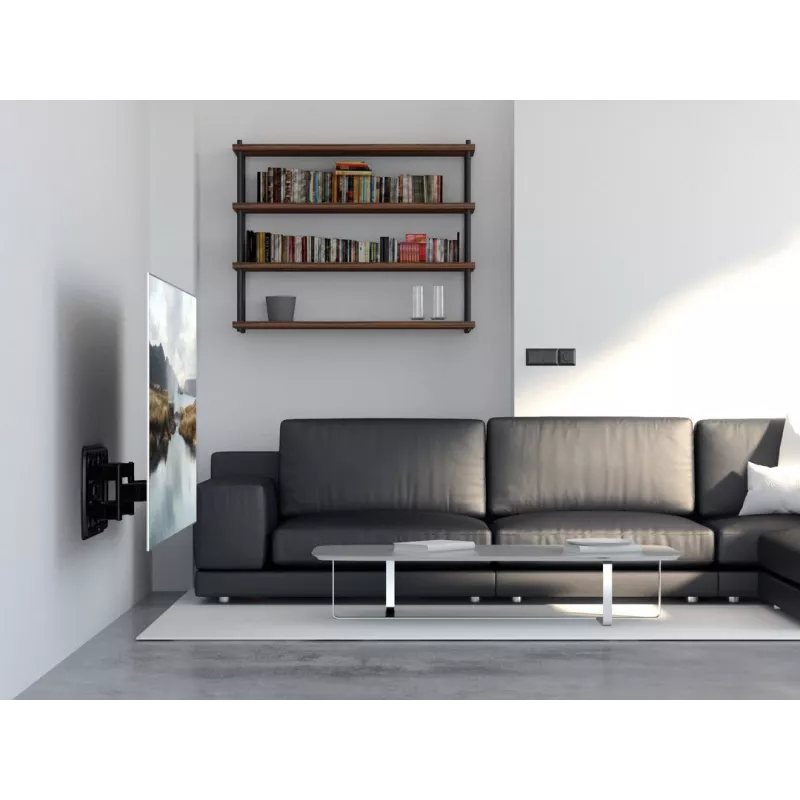

• Mājas viesistabās un guļamistabās, kur nepieciešams diskrēts profils
• Biroja sanāksmju telpās un uzņemšanas zonās ar mainīgiem skatīšanās leņķiem
• Publiskajiem displejiem un mazumtirdzniecības instalācijām, kur nepieciešama kompakta montāža

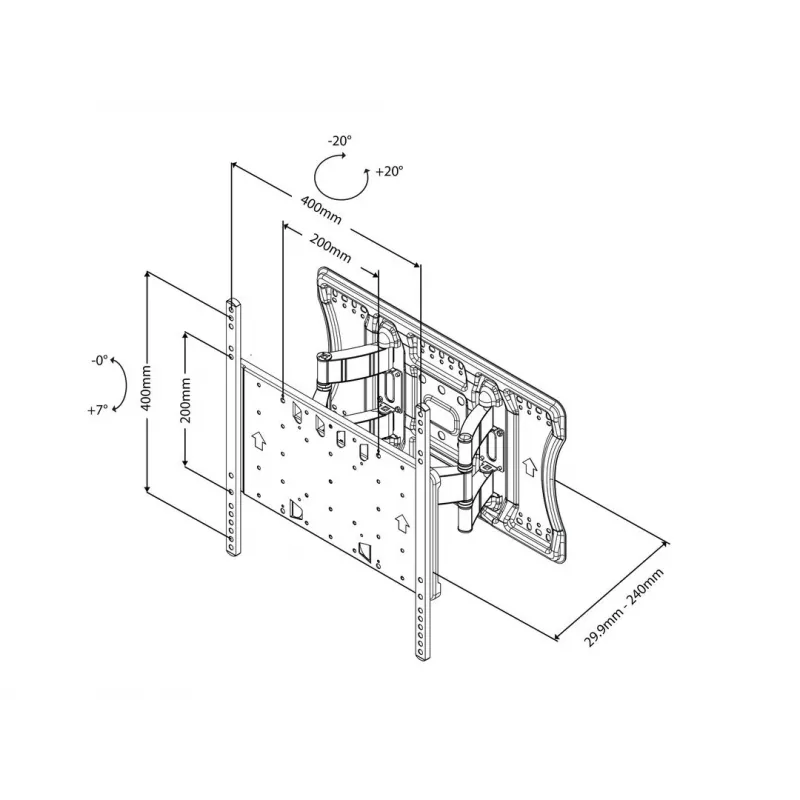

Galvenās specifikācijas

• Maksimālais ekrāna izmērs: 65"
• Maksimālā svara ietilpība: 40 kg

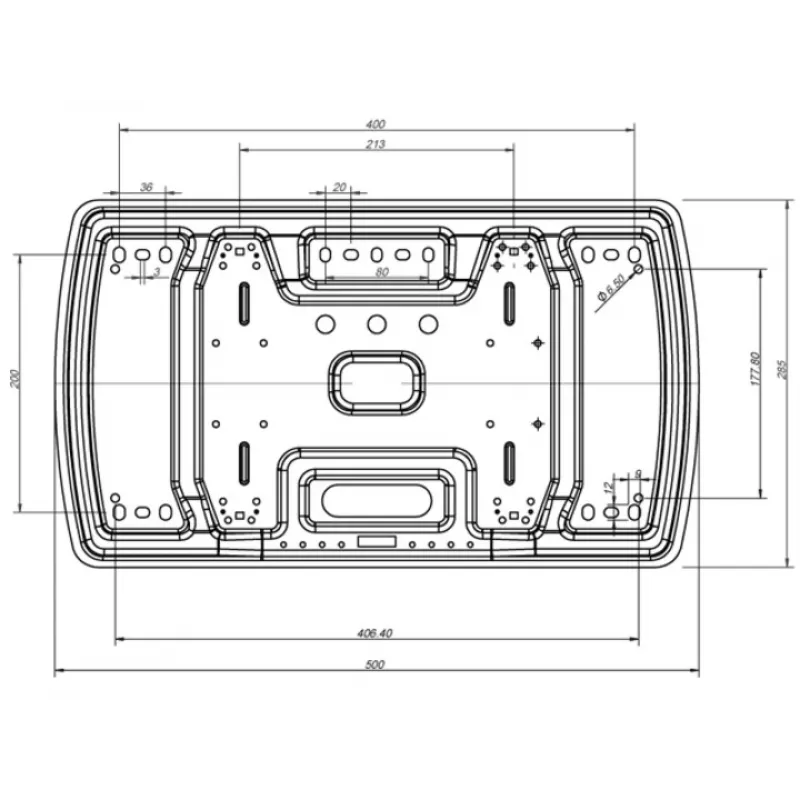

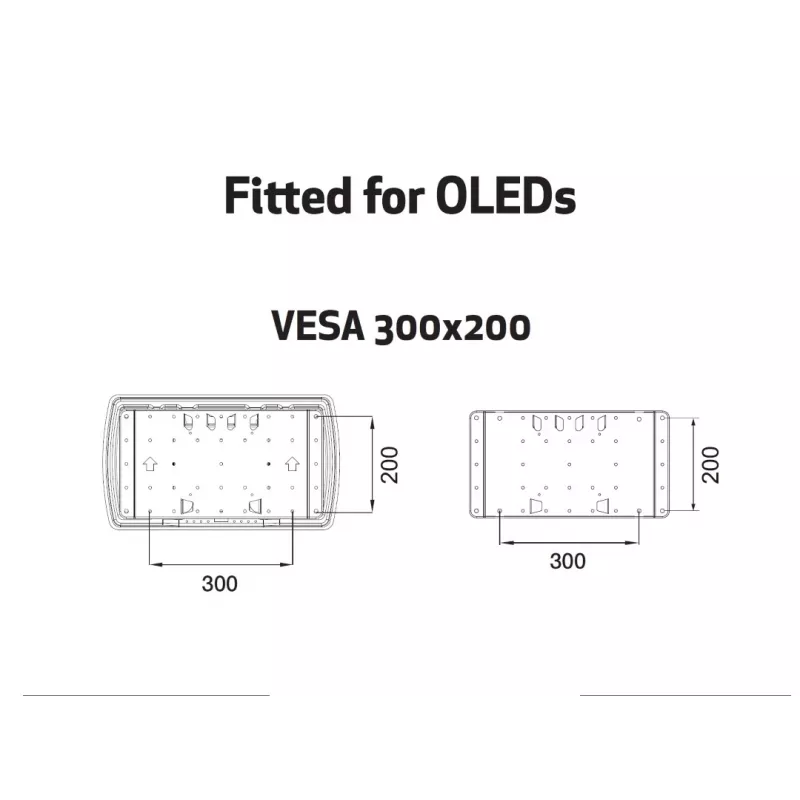

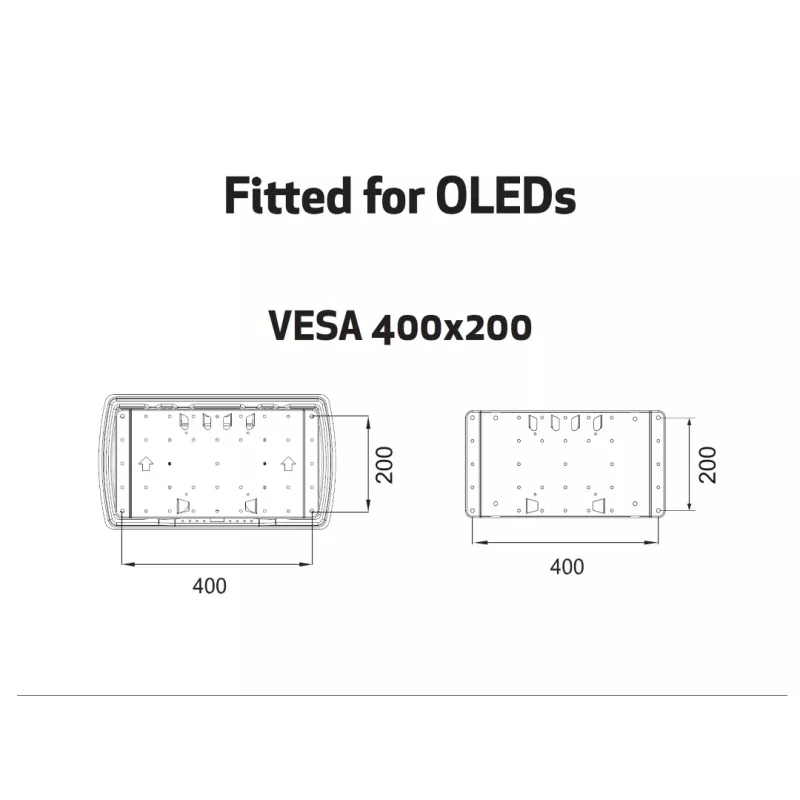

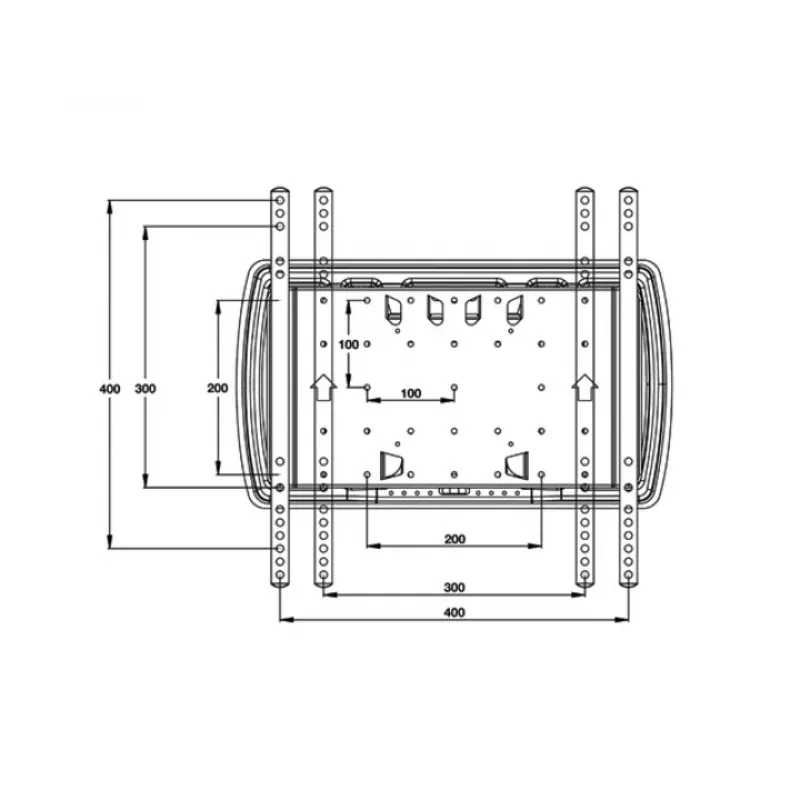

• Atbalstītais VESA: 100 x 100 mm līdz 400 x 400 mm (papildu paplašinātājs līdz 600 x 400 mm)

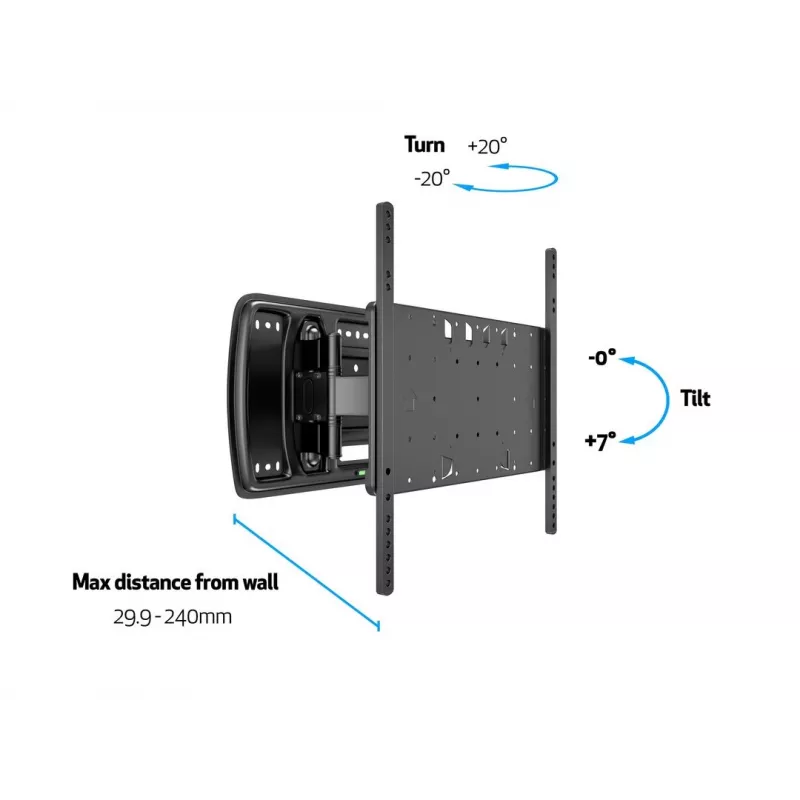

• Minimālais attālums līdz sienai: 29 mm
• Maksimālā izbīdīšana no sienas: 270 mm
• Slīpuma diapazons: 0° līdz +7° (slīpums atspīdumu samazināšanai)
• Pagriešanas diapazons: -20° līdz +20°
• Produkta krāsa: Melna
• Svars: 7.5 kg

Kā lietot

Piestipriniet kronšteinu pie piemērotas sienas virsmas, izmantojot iekļauto uzstādīšanas veidni un instrumentus, ievērojot VESA standartu, kas atbilst jūsu ekrānam. Nostipriniet turētāju droši, izmantojiet iebūvēto līmeņrādi, lai nodrošinātu precīzu izlīdzināšanu, pēc tam pakariet displeju un nostipriniet to saskaņā ar instrukcijām. Regulējiet elastīgās rokas, lai izbīdītu displeju līdz 270 mm, ja nepieciešams, nolieciet ekrānu 0°–7° diapazonā, lai samazinātu atspīdumus, un pagrieziet to līdz ±20°, lai iegūtu vēlamo skatīšanās leņķi. Viena cilvēka slīpuma regulēšana ļauj veikt precīzu noregulēšanu bez papildu palīdzības.

Ieteikumi

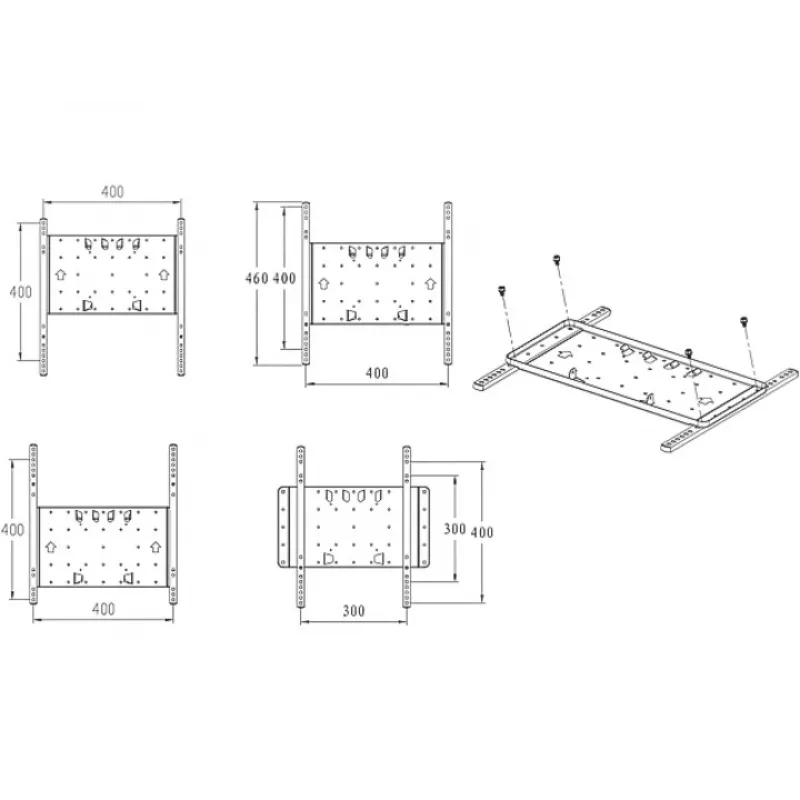

Pārliecinieties, ka sienas stiprinājums ir piemērots kopējam turētāja un displeja svaram; izmantojiet piemērotus enkurus ģipškartona, mūra vai statņu montāžai. Ja jūsu displejs izmanto VESA standartu, kas lielāks par 400 x 400 mm, izmantojiet papildu VESA paplašinātāja komplektu, lai nodrošinātu saderību, un uzstādīšanas laikā ievērojiet paplašinātāja instrukcijas.
