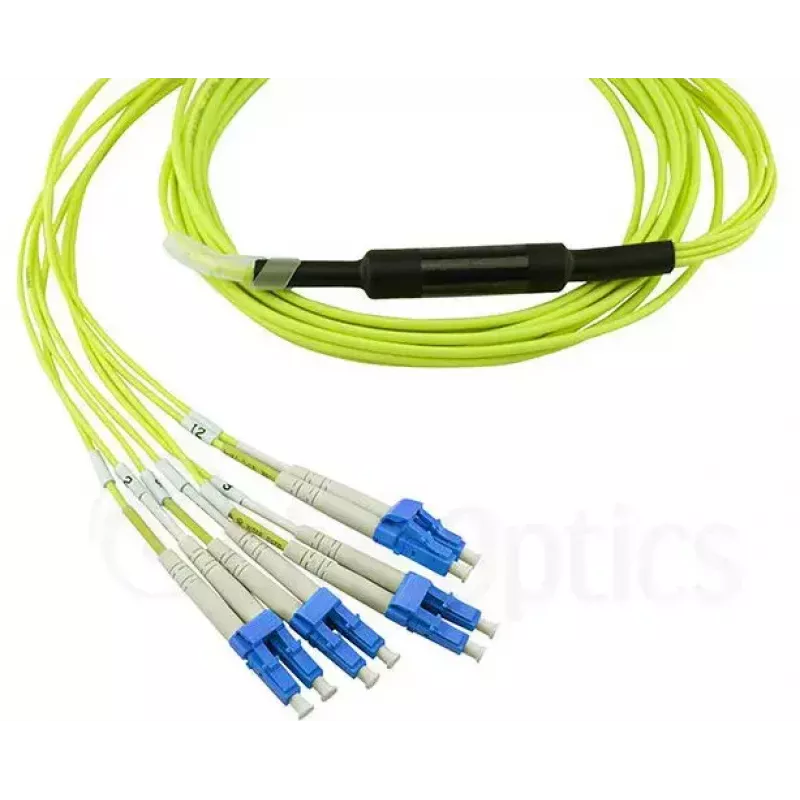

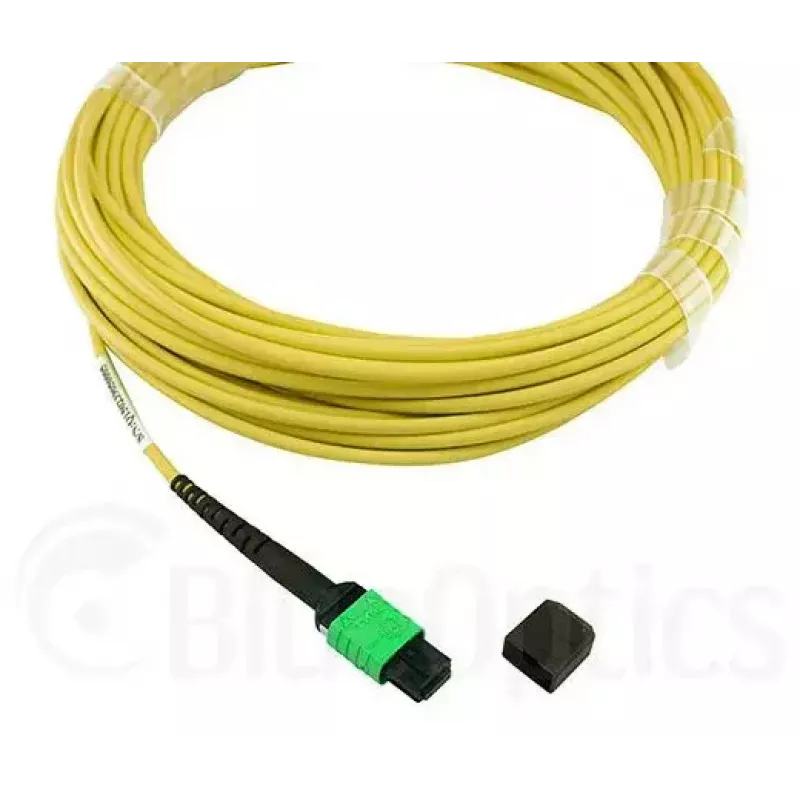

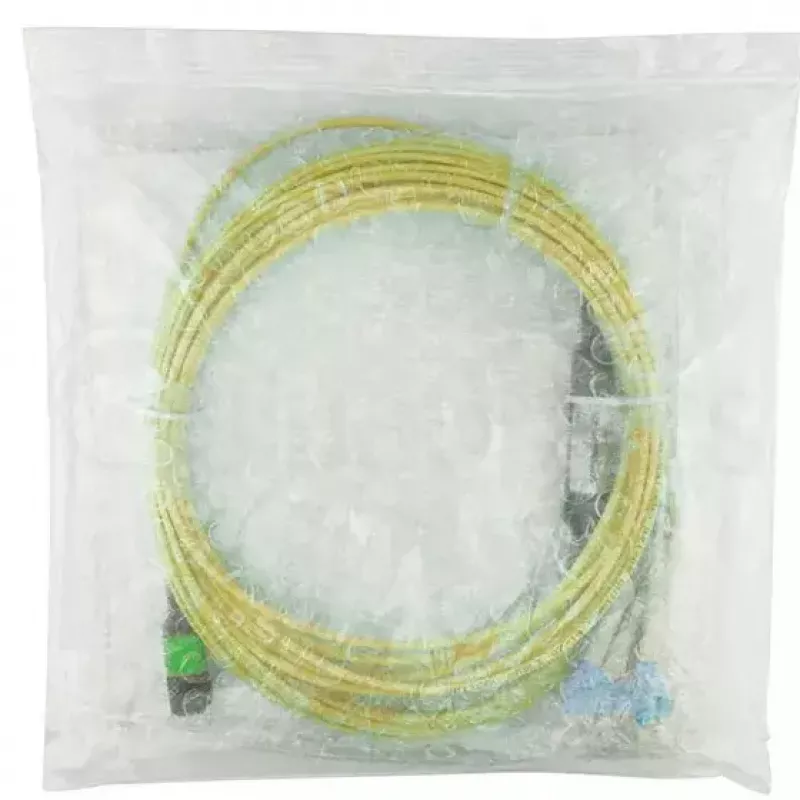

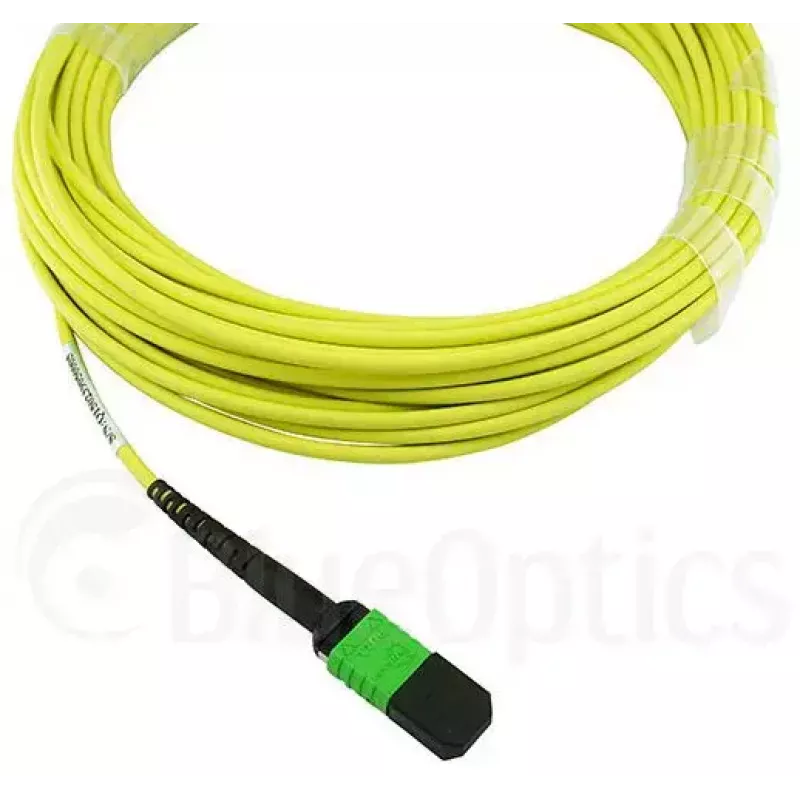

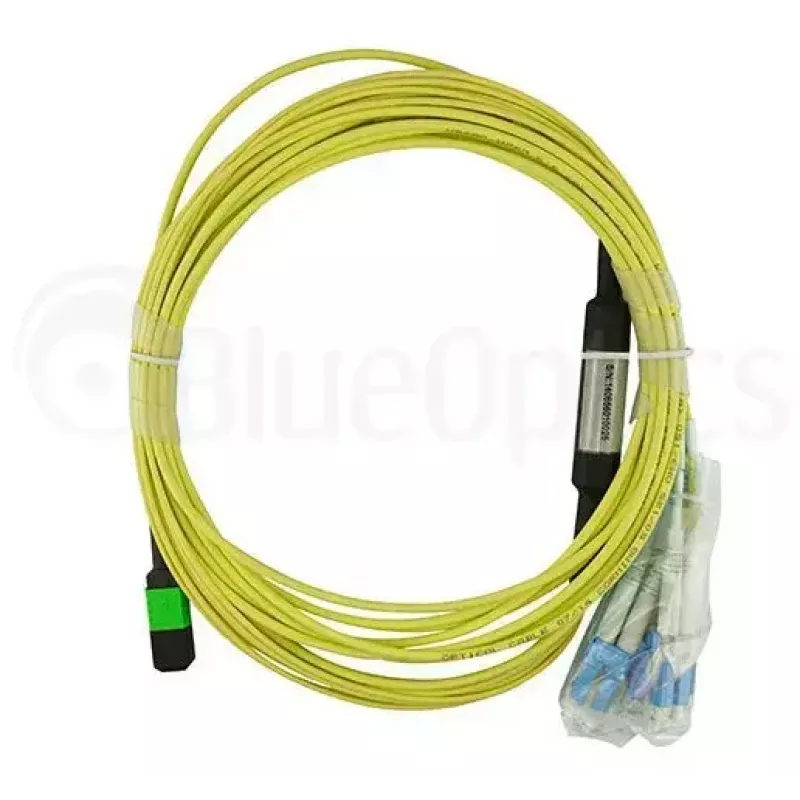

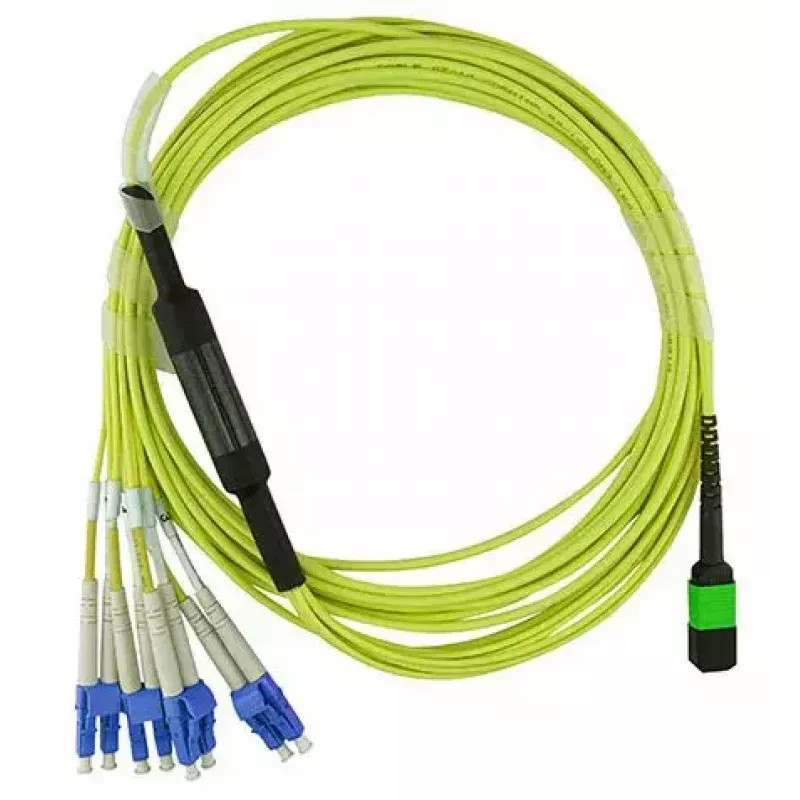

MPO-4xLC vienmoda komutācijas kabelis BlueOptics CBL-MPO12-4LC-SMF-2M 2m G.657.A1

BlueOptics CBL-MPO12-4LC-SMF-2M ir 2 metru garš MPO-4xLC vienmoda komutācijas kabelis, kas paredzēts uzticamiem ātrgaitas šķiedru savienojumiem. Izgatavots no G.657.A1 vienmoda šķiedras, šis pilna dupleksa kabelis atbalsta blīvas vairāku šķiedru montāžas, izmantojot MPO/MTP stila savienotāju vienā galā un četrus LC savienotājus otrā. Kabelis ir paredzēts īsiem līdz vidējiem savienojumiem starp statīviem un iekārtām, kur nepieciešama vienmoda veiktspēja un minimāla jutība pret liecēm.

Priekšrocības

Šis kabelis piedāvā vienmoda pārraidi ar G.657.A1 šķiedru, kas samazina jutību pret ciešām liecēm, vienlaikus saglabājot zemu vājinājumu. MPO uz 4×LC sadales konfigurācija ļauj apvienot vairākus kanālus vienā kompaktā savienotājā, lai atvieglotu pārvaldību ielāpu paneļos un augsta blīvuma korpusos. 2 metru garums nodrošina elastību izplatītiem statīvu un skapju izkārtojumiem bez lieka kabeļa vaļīguma.

Piemērots

• Augsta blīvuma datu centru ielāpu paneļiem un MPO maģistrālēm
• InfiniBand un citām ātrgaitas vienmoda saitēm
• Savienojumiem starp statīviem un starp iekārtām
• Vidēm, kur nepieciešama samazināta jutība pret liecēm un uzticama vienmoda veiktspēja

Galvenās specifikācijas

• Šķiedras tips: Vienmoda G.657.A1
• Savienotājs A: MPO (12 šķiedru MPO stils, izmantoti 4 kanāli)
• Savienotājs B: 4 × LC dupleksa savienotāji
• Garums: 2 metri
• Režīms: Pilns duplekss
• Tipisks pielietojums: Datu centru maģistrāļu un iekārtu patčošana
• Krāsa: Zila

Lietošana

Novadiet kabeli starp MPO spējīgiem maģistrāļu portiem un mērķa LC portiem uz komutatoriem vai raiduztvērējiem. Nodrošiniet pareizu polaritāti un izlīdzinājumu, ievietojot MPO savienotāju MPO adapterī vai kasetē. Izmantojiet četrus LC savienotājus, lai iespraustu atsevišķos LC portos vai raiduztvērēju moduļos. Izvairieties no asām locēm un nostipriniet kabeli pie kabeļu pārvaldības aprīkojuma, lai ievērotu lieces rādiusa ieteikumus G.657.A1 šķiedrai.

Ieteikumi

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmas un lietojiet piemērotus putekļu vāciņus, līdz tiek veikti savienojumi. Labākai veiktspējai ievērojiet ražotāja vadlīnijas MPO kontaktu piešķīrei un polaritātei un pēc uzstādīšanas veiciet pilnu testēšanu, lai pārbaudītu ievades zudumus un kanāla nepārtrauktību.
